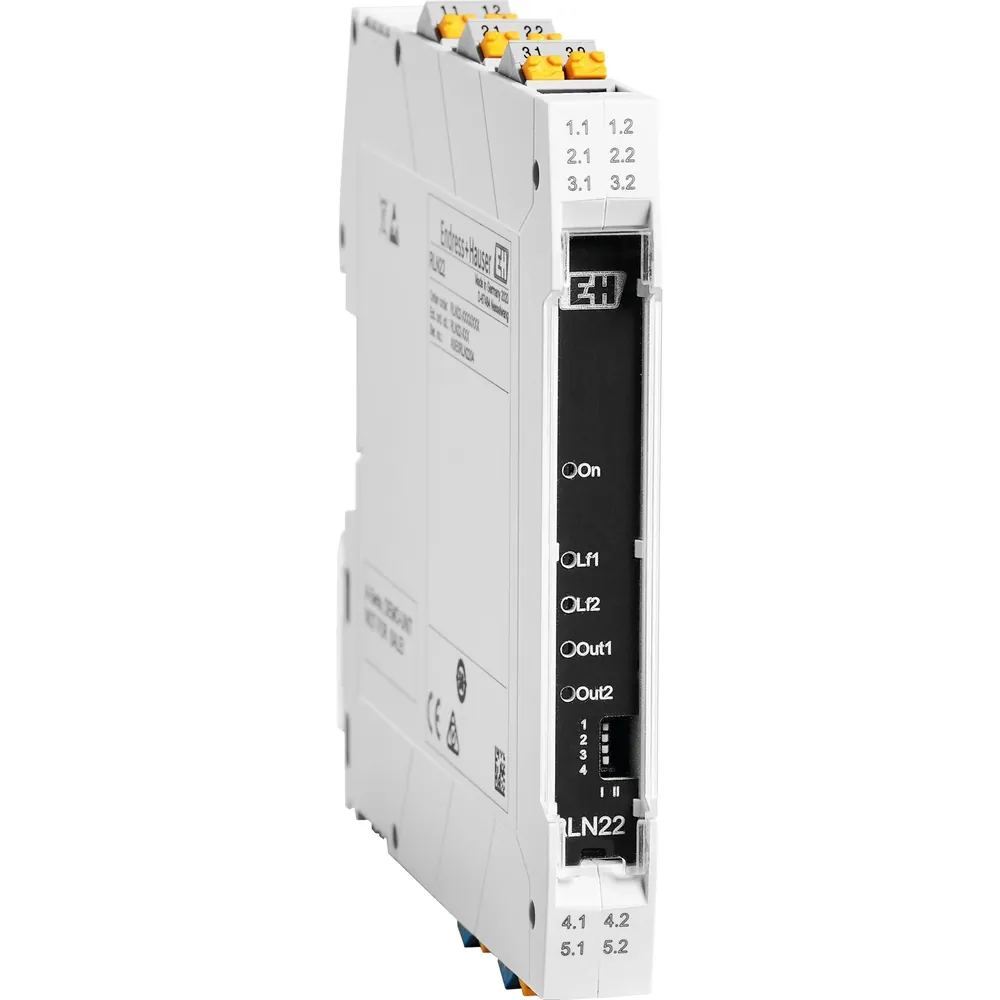

مضخم عزل Endress+Hauser RLN22
مضخم عزل نامور، مرحل 1/2 قناة، <span dir="ltr">19.2–30 V</span> DC، DIN <span dir="ltr">12.5 m</span>m، SIL 2. طلب عرض أسعار + مساعدة في الاختيار.
طلب العرض يحمل بنود قائمة المواد فقط. أرسل لعرض هندسي.
المعاملات الرئيسية
يناسب حلقات NAMUR (EN60947-5-6) القرب أو الاتصال المفتوح أو الاقتران المقاوم التي تحتاج إلى مضخم عزل بقناة واحدة أو قناتين مع خرج مرحل وعزل كلفاني ثلاثي الاتجاهات وتركيب قضيب DIN بعرض <span dir="ltr">12.5 m</span>m.
نقاط الاختيار (ثبّتها قبل طلب عرض السعر)
- الوظيفة — مضخم عزل نامور بقناة 1/2 مع خرج مرحل.
- المدخلات — NAMUR (EN60947-5-6) مستشعرات القرب/نقاط التلامس المفتوحة/الاقتران المقاوم ؛ عتبات <<span dir="ltr">1.2 mA</span> / >فئة <span dir="ltr">2.1 mA</span>.
- النواتج — خرج المرحل (تغيير 1 - ch ؛ 2 - ch N/O لكل قناة — تحقق من TI).
- المرافق المتاحة — <span dir="ltr">19.2–30 V</span> DC.
- العزلة — العزل الجلفاني ثلاثي الاتجاه.
- رصد الأعطال الخطية — نعم (لكل TI).
- مبيت / حامل — قضيب DIN، عرض <span dir="ltr">12.5 m</span>m.
- تحفظ في درجة حرارة الغرفة — –40...+<span dir="ltr">60 °C</span> (انظر الجدول البيئي TI).
- SIL — ملاءمة SIL 2 (انظر FY01035).
- الموافقات (ورقة البيانات) — CE; SIL.
- الملاحظات — المعلومات الفنية TI01560K. وثيقة SIL ذات الصلة FY01035 لعائلة RLN22/RLN42.
أخطاء شائعة / مطبات
- طلب عدد القنوات غير صحيح — تغيير 1 - ch مقابل 2 - ch N/O لكل قناة ؛ تحقق من جدول أسلاك TI قبل رمز الطلب.
- بافتراض أن كل وحدة جاهزة لـ SIL لحلقة الأمان الخاصة بك دون التحقق من السنة المالية 01035 والتكوين المطلوب.
- تغذية إمداد مكيف الهواء — تم تحديد وحدة حفظ المخزون هذه لـ <span dir="ltr">19.2–30 V</span> DC فقط.
- تجاهل أسلاك/تكوين مراقبة عطل الخط عندما تتوقع المحطة اكتشاف سلك مفتوح/ قصير.
- الخلط بين RLN22 (→مرحل نامور) والحواجز <span dir="ltr">0/4–20 mA</span> النشطة مثل RN42 / RN22.
متى تطلب عرض سعر / ماذا تخبرنا
- عدد القنوات (1 أو 2) ونوع المستشعر (القرب من نامور/التلامس المفتوح/ المقاوم).
- إمدادات التيار المستمر المتاحة (يجب أن تتناسب مع <span dir="ltr">19.2–30 V</span> DC).
- ما إذا كان يجب تمكين مراقبة عطل الخط وكيفية توصيله بـ DCS/PLC.
- SIL 2 / احتياجات حلقة الأمان وأي علامات إضافية مطلوبة.
- الكمية والشحن إلى البلد.
طلب عرض سعر · الحصول على مساعدة الاختيار
المواصفات
| Spec | Value |
|---|---|
| SKU | 141049 |
| Brand | Endress+Hauser |
| Model | RLN22 |
| Product type | barrier (NAMUR isolating amplifier) |
| Function | مضخم عزل نامور بقناة 1/2 مع خرج مرحل |
| Input | NAMUR (EN60947-5-6) القرب /التلامسات المفتوحة/ المقاومة ؛ عتبات <<span dir="ltr">1.2 mA</span> / >فئة <span dir="ltr">2.1 mA</span> |
| Output | مرحل (تغيير 1 - ch ؛ 2 - ch N/O لكل قناة — تحقق من TI) |
| Supply voltage | <span dir="ltr">19.2–30 V</span> DC |
| Isolation | العزل الجلفاني ثلاثي الاتجاهات |
| Line-fault monitoring | Yes (per TI) |
| Housing / mount | قضيب DIN، عرض <span dir="ltr">12.5 m</span>m |
| Ambient temperature | –40...+<span dir="ltr">60 °C</span> (انظر الجدول البيئي TI) |
| SIL | ملاءمة SIL 2 (انظر FY01035) |
| Approvals | CE; SIL |
| Notes | مواصفات من إندريس+هاوزر TI01560K. وثيقة SIL ذات الصلة FY01035 لعائلة RLN22/RLN42. |
الأسئلة الشائعة
Q: ما هي المدخلات التي يقبلها RLN22 ؟ A: مستشعرات التقارب NAMUR (EN60947-5-6) أو نقاط التلامس المفتوحة أو الاقتران المقاوم، مع عتبات <<span dir="ltr">1.2 mA</span> / >في فئة <span dir="ltr">2.1 mA</span> لكل TI.
Q: هل SIL 2 مشمول ؟ A: تسرد ورقة البيانات مدى ملاءمة SIL 2 ؛ تأكد من السنة المالية 01035 والتكوين المطلوب قبل المطالبة به في حلقة الأمان.
Q: ما هي الإمدادات التي يحتاجها ؟ A: <span dir="ltr">19.2–30 V</span> DC. اذكر اللوحة المتاحة DC في طلب عرض الأسعار.
Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: عدد القنوات، نوع المستشعر، الإمداد، الحاجة إلى مراقبة عطل الخط، SIL/العلامات، الكمية، الشحن إلى. متوافق مع الأنظمة التي تستخدم Endress+Hauser RLN22 إذا كنت بحاجة إلى تسجيل وصول — نحن لا ندعي حالة الوكيل المعتمد.
Links
| المعامل | القيمة |
|---|---|
| Supply | 19.2–30 V DC |
| Ambient temperature | –40…+60 °C (see TI environmental table) |
| Approvals | CE; SIL |
| Notes | Technical Information TI01560K. Related SIL document FY01035 for RLN22/RLN42 family. |
| Function | 1-/2-channel NAMUR isolating amplifier with relay output |
| Input | NAMUR (EN60947-5-6) proximity sensors / open contacts / resistive coupling; thresholds <1.2 mA / >2.1 mA class |
| Isolation | Three-way galvanic isolation |
| Line Fault Monitoring | Yes (per TI) |
| Housing | DIN rail, width 12.5 mm |
| Sil | SIL 2 suitability (see FY01035) |
