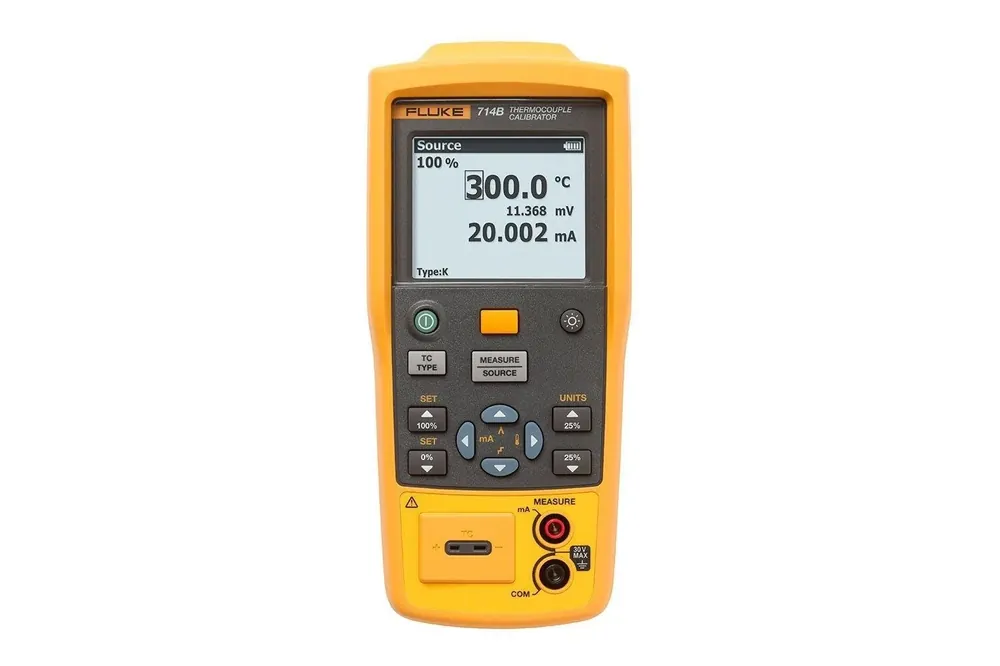

جهاز معايرة درجة الحرارة Fluke 714B

يناسب المعايرة الحرارية الميدانية حيث تحتاج إلى مصدر/قياس 17 نوع TC بالإضافة إلى mV، وفي الوقت نفسه قياس حلقة mA معزولة — وليس معاير توثيق كامل متعدد الوظائف.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

نطاق القياس / المصدر — 17 نوعًا من المزدوجات الحرارية + مللي فولط (- 10…75 mV) ؛ مقياس mA المعزول 0–24 mA.
الدقة — مللي أمبير 0.010% + 2 ميكرو أمبير ؛ مللي فولت 0.015% + 10 ميكرو أمبير (سنة واحدة، 18–28 °C )؛ دقة TC لكل جداول ورقة بيانات. تم نشر مواصفات لمدة سنة واحدة وسنتين.
قنوات الإخراج — مصدر TC/ مللي فولط ؛ قناة قياس مللي أمبير متزامنة. مدخلات مزدوجة، شاشة بإضاءة خلفية.
المرافق المتاحة — 4× AA NEDA 1.5A IEC LR6.
توصيل الكهرباء — TC MINI ؛ موز للمللي أمبير.
IP — IP52 (IEC 60529).
تحفظ في درجة حرارة الغرفة — التشغيل -10...+50 °C ؛ التخزين -30...+60 °C ؛ ارتفاع التشغيل 2000 m.
التركيب — محمول باليد ؛ مع علاقة مغناطيسية.
الوزن / الحجم — 515 جم ؛ 52.5 × 84 × 188.5 mm (ارتفاع×عرض×طول).
الموافقات (ورقة البيانات) — IEC 61010-1 ؛ IEC 61326-1 محمول ؛ MIL - T -28800E الفئة 2 vibration.
الملاحظات — تم تضمين شهادة معايرة يمكن تتبعها لكل OEM.

أخطاء شائعة / مطبات

توقع مصدر/مقياس RTD — 714B هو مزدوج حراري / مللي فولط يركز على مقياس mA معزول ؛ تأكد من حاجة RTD ضد عائلة معايرة مختلفة.
استخدام أرقام دقة لمدة عام واحد خارج 18–28 °C دون التحقق من الجداول المحيطة لمدة عامين / الموسعة.
بافتراض أن تيار حلقة مصادر قناة mA — تسرد ورقة البيانات مقياس mA المعزول (0–24 mA)، وليس مصدر mA.
تجاهل حدود IP52 في مناطق النباتات الرطبة أو المتربة التي تتجاوز هذا التصنيف.
الطلب دون تأكيد مجموعة أسلاك TC الصغيرة مقابل مجموعة أسلاك الموز لموصلات المستشعر الخاصة بك.

متى تطلب عرض سعر / ماذا تخبرنا

أنواع TC التي تحصل عليها/تقيسها في أغلب الأحيان، وما إذا كان وضع mV مطلوبًا.
ما إذا كانت هناك حاجة إلى مقياس mA المتزامن (0–24 mA) في نفس المهمة.
نافذة الدقة (سنة واحدة مقابل سنتين) والبيئة المحيطة التي تقوم بالمعايرة فيها.
احتياجات السلك/الموصل (TC mini، موز) واستخدام الشماعات المغناطيسية.
الكمية والشحن إلى البلد وأي وثائق تتجاوز الشهادة المضمنة التي يمكن تتبعها.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	40222
Brand	Fluke
Model	714B
Product type	calibrator (thermocouple temperature calibrator)
Measuring range	17 نوعًا من المزدوجات الحرارية + مللي فولط (- <span dir="ltr">10…75 mV</span> )؛ مقياس mA المعزول <span dir="ltr">0–24 mA</span>
Accuracy	مللي أمبير <span dir="ltr">0.010%</span> + 2 ميكرو أمبير ؛ مللي فولط <span dir="ltr">0.015%</span> + 10 ميكرو أمبير (سنة واحدة، <span dir="ltr">18–28 °C</span> )؛ دقة TC لكل جداول ورقة بيانات
Output signal	مصدر TC/ مللي فولط ؛ قناة قياس مللي أمبير متزامنة
Supply voltage	4× AA NEDA 1.5A IEC LR6
Electrical connection	TC ميني ؛ موز للمللي أمبير
IP rating	<span dir="ltr">IP52</span> (IEC 60529)
Ambient temperature	التشغيل -10...+<span dir="ltr">50 °C</span> ؛ التخزين -30...+<span dir="ltr">60 °C</span> ؛ ارتفاع التشغيل <span dir="ltr">2000 m</span>
Display	مدخلات مزدوجة، شاشة بإضاءة خلفية
Mounting	محمول باليد ؛ مع علاقة مغناطيسية
Weight	515 g
Size	52.5 × 84 × <span dir="ltr">188.5 m</span>m (H×W×L)
Approvals	IEC 61010-1 ؛ IEC 61326-1 محمول ؛ MIL - T -28800E الفئة 2 vibration
Notes	تم تضمين شهادة معايرة يمكن تتبعها لكل OEM. تم نشر مواصفات لمدة سنة واحدة وسنتين.

الأسئلة الشائعة

Q: ما هي أجهزة الاستشعار التي يغطيها 714B ؟ A: 17 نوعًا من المزدوجات الحرارية بالإضافة إلى mV (- 10…75 mV)، مع قناة قياس mA معزولة 0–24 mA. لم يتم وضعه كمعاير RTD في هذا المنتج JSON.

Q: ما هي الدقة التي يجب أن أقتبسها ؟ A: مللي أمبير 0.010% + 2 ميكرو أمبير و مللي فولط 0.015% + 10 ميكرو أمبير في سنة واحدة، 18–28 °C ؛ جداول TC موجودة في ورقة البيانات. اذكر أنواع TC والبيئة التي تحتاجها.

Q: هل تم تضمين شهادة معايرة ؟ A: تنص OEM على تضمين شهادة معايرة يمكن تتبعها. تأكيد أي علامات اعتماد إضافية في طلب عرض الأسعار.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: أنواع TC، mA - قياس الحاجة، نافذة الدقة، الكمية، الشحن إلى. متوافق مع سير العمل باستخدام Fluke 714B — نحن لا ندعي حالة الوكيل المعتمد.
