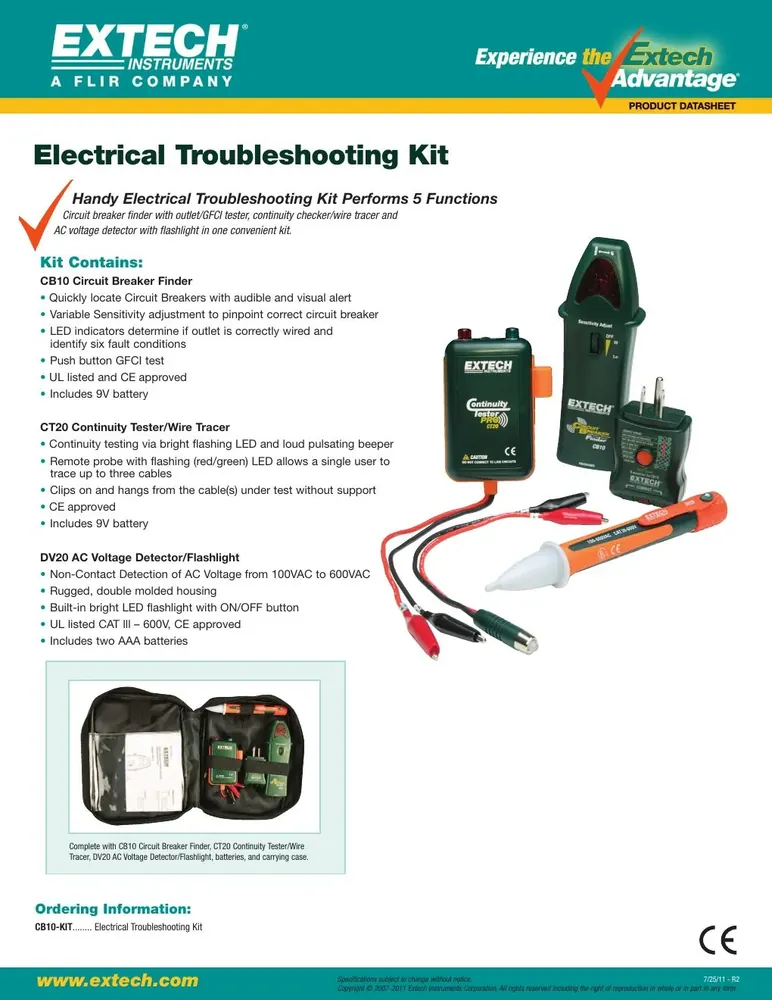

Extech CB10 - KIT طقم استكشاف الأخطاء الكهربائية وإصلاحها

يناسب الممرات الكهربائية السكنية والتجارية الخفيفة التي تحتاج إلى علبة واحدة تغطي موقع القاطع (CB10)، والاستمرارية/تتبع الأسلاك (CT20)، وجهد التيار المتردد غير الملامس (DV20) على دوائر وعاء 110–125 VAC في أمريكا الشمالية.

المزايا الرئيسية

تشكيلة أطقم — مجموعة استكشاف الأخطاء الكهربائية وإصلاحها (كاشف القاطع + الاستمرارية/متتبع الأسلاك + كاشف NCV).
التغطية — المجموعة: كاشف القاطع CB10 90–120 VAC /47–63 Hz ؛ DV20 جهد التيار المتردد غير التلامسي 100–600 VAC ؛ CT20 الاستمرارية/تتبع الأسلاك (مجس عن بعد حتى 3 كابلات).
الإشارة — تحديد موقع القاطع السمعي/البصري ؛ مصابيح LED لأسلاك الوعاء (6 حالات عطل )؛ اختبار تعثر GFCI ؛ صافرة الاستمرارية ؛ مصباح LED NCV + مصباح يدوي.
السلطة — جهاز استقبال CB10 بطارية 9 V (خط إرسال يعمل بالطاقة) ؛ CT20 9 V ؛ DV20 2×AAA.
الموافقات — UL (CB10، DV20 )؛ CE ؛ CAT III 600 V (DV20).

تطبيقات نموذجية

عمل اللوحة لتحديد موقع القواطع غير المعروفة مع جهاز إرسال + مستقبل CB10.
تتبع الكابلات/الاستمرارية باستخدام مجس CT20 عن بُعد (حتى 3 كابلات).
تحقق سريع من وجود مكيف الهواء باستخدام DV20 NCV (100–600 VAC) والمصباح اليدوي.
أطقم خدمة لدوائر أوعية 110–125 VAC في أمريكا الشمالية.

دليل الاختيار

نمط الجهد — CB10 مخصص لدوائر أوعية 90–120 VAC /47–63 Hz (طراز 110–125 V NA) — وليس أوعية تصدير 230 V.
أعضاء مجموعة الأدوات — CB10 + CT20 + DV20 + بطاريات + حافظة لكل قائمة مجموعة OEM.
الحوكمة البيئية — CB10 تعمل 5 to 40 °C (41 to 104 °F) ؛ التخزين -20 to 60 °C.
السلامة — UL (CB10، DV20 )؛ CE ؛ CAT III 600 V (DV20 )؛ DV20 مدرج CAT III 600 V.
مستقل — إذا كنت بحاجة فقط إلى العثور على قاطع + GFCI، فقم بمقارنة وحدة حفظ المخزون 24338 (CB10 وحدها) قبل طلب المجموعة الكاملة.

أخطاء شائعة

طلب أوعية 230 V /غير أمريكية — جهاز إرسال CB10 هو نمط المكونات الإضافية NA 110–125 V.
من المتوقع أن يستبدل CT20 مصدق كابل TDR الكامل — إنه تتبع الاستمرارية/السلك بمسبار عن بُعد.
علاج DV20 NCV كمقياس فلطية معاير — يشير إلى الوجود، وليس الجهد الدقيق.
بافتراض أن المجموعة تأتي بدون بطاريات — تسرد مجموعة OEM البطاريات المضمنة ؛ تأكد من طلب عرض الأسعار إذا كان حرجًا.

متى تطلب عرض سعر / ماذا تخبرنا

تأكد من استخدام أوعية 110–125 VAC في أمريكا الشمالية وأن جميع الأدوات الثلاثة (CB10/CT20/DV20) مطلوبة.
ما إذا كان البحث عن القاطع فقط (CB10 وحده) يكفي مقابل مجموعة كاملة.
الكمية، والشحن إلى، وتفضيلات العلبة/البطارية.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	32848
Brand	Extech
Model	CB10-KIT
Product type	electricaltroubleshootingkit
Measuring Range	المجموعة: كاشف القاطع CB10 <span dir="ltr">90–120 VAC</span> /<span dir="ltr">47–63 Hz</span> ؛ DV20 جهد التيار المتردد غير التلامسي <span dir="ltr">100–600 VAC</span> ؛ CT20 الاستمرارية/تتبع السلك (مجس عن بعد حتى 3 كابلات)
Accuracy	مؤشر الأسلاك/GFCI عبر مخطط LED (CB10 )؛ الاستمرارية عبر وميض LED + جهاز تنبيه (CT20 )؛ مؤشر وجود NCV (DV20) — لكل CB10 — KIT DS + CB10 UM
Output Signal	تحديد موقع القاطع السمعي/البصري ؛ مصابيح LED لأسلاك الوعاء (6 حالات عطل )؛ اختبار تعثر GFCI ؛ صافرة الاستمرارية ؛ مصباح LED NCV + مصباح يدوي
Supply Voltage	جهاز استقبال CB10 بطارية <span dir="ltr">9 V</span> (خط إرسال يعمل بالطاقة )؛ CT20 <span dir="ltr">9 V</span> ؛ DV20 2×AAA
Ambient Temperature	CB10 تعمل 5 to <span dir="ltr">40 °C</span> (41 to <span dir="ltr">104 °F</span> )؛ التخزين -20 to <span dir="ltr">60 °C</span>
Sensor Type	مجموعة استكشاف الأخطاء الكهربائية وإصلاحها (كاشف القاطع + الاستمرارية/متتبع الأسلاك + كاشف NCV)
Electrical Connection	قابسات CB10 في وعاء <span dir="ltr">110–125 V</span> ؛ CT20 مشابك التمساح + مسبار عن بعد ؛ DV20 طرف عدم الاتصال
Mounting	حقيبة محمولة مع حقيبة حمل
Approvals	UL (CB10, DV20); CE; CAT III <span dir="ltr">600 V</span> (DV20)
Notes	المواصفات من ورقة بيانات Extech CB10 - KIT (flir.netx 51746) و CB10 UM (48710). المجموعة = CB10 + CT20 + DV20 + بطاريات + حافظة.

المستندات

دليل مستخدم Extech CB10 (PDF)

الأسئلة الشائعة

Q: ماذا يوجد في CB10 - KIT ؟ A: كاشف الكسارة CB10، جهاز تتبع السلك/الاستمرارية CT20، كاشف جهد التيار المتردد غير الملامس DV20، البطاريات، وحقيبة الحمل لكل ورقة بيانات مجموعة OEM.

Q: CB10 وحده مقابل عدة ؟ A: وحدة حفظ المخزون 24338 هي CB10 وحدها ؛ يضيف 32848 CT20 + DV20 في حالة واحدة — اطلب المجموعة فقط إذا كنت بحاجة إلى جميع الوظائف الثلاث.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: نمط الجهد، المجموعة مقابل CB10 - فقط، الكمية، الشحن إلى. متوافق مع الأنظمة التي تستخدم Extech CB10 — KIT — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Kit: CB10 breaker finder 90–120 VAC / 47–63 Hz; DV20 non-contact AC voltage 100–600 VAC; CT20 continuity/wire trace (remote probe up to 3 cables)
Accuracy	Wiring/GFCI indication via LED scheme (CB10); continuity via flashing LED + beeper (CT20); NCV presence indication (DV20) — per CB10-KIT DS + CB10 UM
Output	Audible/visual breaker locate; receptacle wiring LEDs (6 fault conditions); GFCI trip test; continuity beeper; NCV LED + flashlight
Supply	CB10 receiver 9 V battery (transmitter line-powered); CT20 9 V; DV20 2×AAA
Electrical connection	CB10 plugs into 110–125 V receptacle; CT20 alligator clips + remote probe; DV20 non-contact tip
Ambient temperature	CB10 operating 5 to 40 °C (41 to 104 °F); storage −20 to 60 °C
Approvals	UL (CB10, DV20); CE; CAT III 600 V (DV20)
Mounting	Handheld kit with carrying case
Sensor type	Electrical troubleshooting kit (breaker finder + continuity/wire tracer + NCV detector)
Notes	Specs from Extech CB10-KIT datasheet (flir.netx 51746) and CB10 UM (48710). Kit = CB10 + CT20 + DV20 + batteries + case.
