Extech

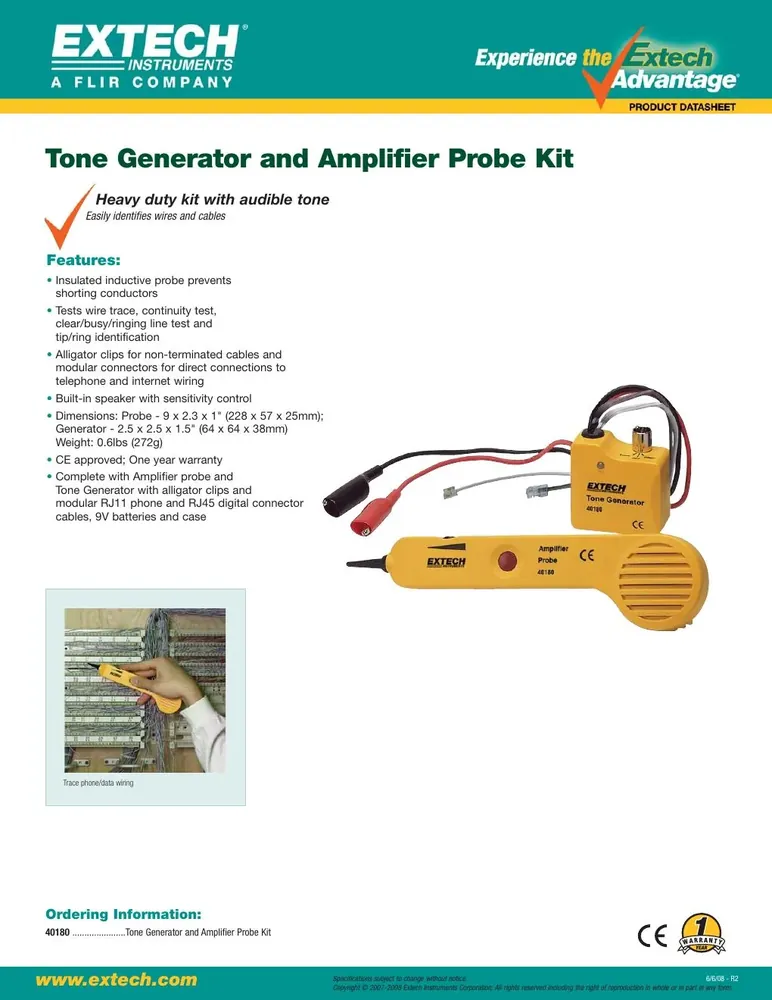

Extech 40180 Tone Generator and Probe Kit
السعر عند الطلب
بدون دفع عبر الإنترنت · أضف بنودًا إلى قائمة طلب العرض
مولد نغمة Extech 40180 + مسبار مكبر للصوت ؛ نغمة 1 kHz ؛ RJ11/RJ45 ؛ الاستمرارية إلى ~10 كيلو أوم. طلب عرض أسعار + مساعدة في الاختيار.
تنزيل ورقة المواصفات PDF
طلب العرض يحمل بنود قائمة المواد فقط. أرسل لعرض هندسي.
المعاملات الرئيسية
Measuring range
Tone wire/cable tracing; continuity to ~10 kΩ extinguish; telephone tip/ring and clear/busy/ringing line status
Accuracy
Tone frequency 1 kHz (±15%); tone level ~4.3 Vrms square wave (10.2 V p-p approx.) per 40180 UM
Output
Audible tone via insulated inductive probe + built-in speaker with sensitivity control; continuous or wobble tone
Supply
2 × 9 V batteries (tone generator and probe, one each)
Electrical connection
Alligator clips; modular RJ11 and RJ45 connectors; probe headphone jack
Ambient temperature
Operating 0 to 40 °C, ≤80% RH; storage −10 to 50 °C, ≤80% RH (UM)
يناسب مهام تتبع الكابلات والاتصالات التي تحتاج إلى مولد نغمة محمول بالإضافة إلى مسبار مضخم حثي — نغمة 1 kHz مستمرة أو متذبذبة، RJ11/RJ45 ومشابك التمساح، مع طرف/حلقة وحالة خط واضح/مشغول/رنين على أزواج الهواتف.
المزايا الرئيسية
- التتبع — سلك النغمة/تتبع الكابلات ؛ الاستمرارية لإطفاء ~10 كيلو أوم ؛ طرف/رنين الهاتف وحالة خط واضح/مشغول/رنين.
- الوتيرة — تردد النغمة 1 kHz (<span dir="ltr">±15%</span> )؛ مستوى النغمة ~ <span dir="ltr">4.3 V</span>rmsموجة مربعة (<span dir="ltr">10.2 V</span> ص ص ص تقريبا.) لكل 40180 UM.
- مسبار — نغمة مسموعة عبر مسبار حثي معزول + مكبر صوت مدمج مع التحكم في الحساسية ؛ نغمة مستمرة أو متذبذبة.
- التوصيلات — مشابك تمساح ؛ موصلات RJ11 و RJ45 معيارية ؛ مقبس سماعة رأس مجس.
- السلطة — 2 × بطاريات <span dir="ltr">9 V</span> (مولد نغمة ومسبار، واحدة لكل منهما).
تطبيقات نموذجية
- تحديد الأسلاك والكابلات في الجدران والألواح والحزم مع مسبار حثي.
- قطبية طرف/رنين زوج الهاتف والتحقق من حالة الوضوح/الانشغال/الرنين.
- فحوصات الاستمرارية (إطفاء النغمة ~10 كيلو أوم) عند تشغيل الكابلات القصيرة.
- المجموعات الميدانية التي تحتاج إلى RJ11/RJ45 بالإضافة إلى الوصول إلى مشبك التمساح في حالة واحدة.
دليل الاختيار
- الوتيرة — التردد 1 kHz (<span dir="ltr">±15%</span> )؛ المستوى ~ <span dir="ltr">4.3 V</span>rmsموجة مربعة (~ <span dir="ltr">10.2 V</span> p - p) لكل UM.
- الحوكمة البيئية — تشغيل 0 to <span dir="ltr">40 °C</span>، ≤<span dir="ltr">80%</span> RH ؛ التخزين -10 to <span dir="ltr">50 °C</span>، ≤<span dir="ltr">80%</span> RH (UM).
- Form — مجموعة محمولة مع حافظة ؛ مقبس سماعة الرأس على المجس للمناطق الصاخبة.
- الموافقات — CE.
- تنبيه الدائرة الحية — تتبع النغمة لتحديد الهوية ؛ لا تعامل المولد كأداة عزل عالية الجهد.
أخطاء شائعة
- توقع شهادة الشبكة المحلية (فقدان التالي/العائد) — 40180 هو نغمة/استمرارية/حالة خط، وليس مصدق كابل.
- ترك عدد البطارية فارغًا — يستهلك كل من مولد النغمة والمسبار بطارية <span dir="ltr">9 V</span> واحدة.
- استخدام المجس دون التحكم في الحساسية على الحزم الكثيفة — يحتوي المجس على ضبط للحساسية ومكبر صوت.
- الطلب عندما تحتاج إلى العثور على قاطع — استخدم CB10/ CB10 - KIT لتحديد موقع قاطع الوعاء بدلاً من ذلك.
متى تطلب عرض سعر / ماذا تخبرنا
- تأكيد الحاجة إلى تتبع النغمة/المسبار (وليس مصادق الشبكة المحلية أو مكتشف القاطع).
- RJ11/RJ45 vs الاستخدام الأساسي لمشبك التمساح، الحاجة إلى سماعة الرأس، الكمية.
- الشحن إلى وما إذا كان يجب تضمين بطاريات أو حافظة <span dir="ltr">9 V</span> الاحتياطية.
طلب عرض سعر · الحصول على مساعدة الاختيار
المواصفات
| Spec | Value |
|---|---|
| SKU | 32849 |
| Brand | Extech |
| Model | 40180 |
| Product type | tonegeneratorprobe_kit |
| Measuring Range | سلك النغمة/تتبع الكابلات ؛ الاستمرارية لإطفاء ~10 كيلو أوم ؛ طرف/رنين الهاتف وحالة خط واضح/مشغول/رنين |
| Accuracy | تردد النغمة 1 kHz (<span dir="ltr">±15%</span> )؛ مستوى النغمة ~ <span dir="ltr">4.3 V</span>rmsموجة مربعة (<span dir="ltr">10.2 V</span> ص ص تقريبا.) لكل 40180 UM |
| Output Signal | نغمة صوتية عبر مسبار حثي معزول + مكبر صوت مدمج مع التحكم في الحساسية ؛ نغمة مستمرة أو متذبذبة |
| Supply Voltage | 2 × بطاريات <span dir="ltr">9 V</span> (مولد نغمة ومسبار، واحدة لكل منهما) |
| Ambient Temperature | تشغيل 0 to <span dir="ltr">40 °C</span>، ≤<span dir="ltr">80%</span> RH ؛ التخزين -10 to <span dir="ltr">50 °C</span>، ≤<span dir="ltr">80%</span> RH (UM) |
| Sensor Type | مولد نغمة + مجموعة مسبار استقرائي مكبر للصوت |
| Electrical Connection | مشابك تمساح ؛ موصلات RJ11 و RJ45 معيارية ؛ مقبس سماعة رأس مجس |
| Mounting | حقيبة محمولة مع حقيبة |
| Approvals | CE |
| Notes | المواصفات من ورقة بيانات Extech 40180 (flir.netx 51592) ودليل المستخدم (47785). |
المستندات
الأسئلة الشائعة
Q: هل 40180 مصدقة للكابلات ؟ A: لا — إنه مولد نغمة ومجموعة مجسات مكبر للصوت لتتبع الأسلاك والاستمرارية وحالة خط الهاتف.
Q: ما هي الموصلات المضمنة ؟ A: مشابك تمساح، وحدات RJ11 و RJ45، بالإضافة إلى مقبس سماعة رأس مجس وفقًا لمواصفات OEM.
Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: الحاجة إلى التتبع مقابل الموثق، وتفضيل الموصل، والكمية، والشحن إلى. متوافق مع الأنظمة التي تستخدم Extech 40180 — نحن لا ندعي حالة الوكيل المعتمد.
Links
| المعامل | القيمة |
|---|---|
| Measuring range | Tone wire/cable tracing; continuity to ~10 kΩ extinguish; telephone tip/ring and clear/busy/ringing line status |
| Accuracy | Tone frequency 1 kHz (±15%); tone level ~4.3 Vrms square wave (10.2 V p-p approx.) per 40180 UM |
| Output | Audible tone via insulated inductive probe + built-in speaker with sensitivity control; continuous or wobble tone |
| Supply | 2 × 9 V batteries (tone generator and probe, one each) |
| Electrical connection | Alligator clips; modular RJ11 and RJ45 connectors; probe headphone jack |
| Ambient temperature | Operating 0 to 40 °C, ≤80% RH; storage −10 to 50 °C, ≤80% RH (UM) |
| Approvals | CE |
| Mounting | Handheld kit with case |
| Sensor type | Tone generator + amplifier inductive probe kit |
| Notes | Specs from Extech 40180 datasheet (flir.netx 51592) and user manual (47785). |
