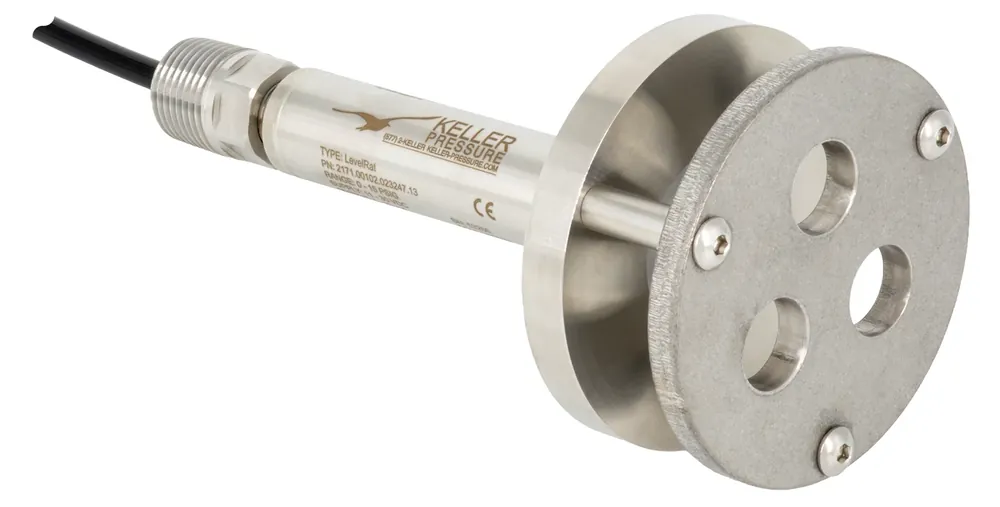

جهاز إرسال مستوى Keller LevelRat

يناسب الحلقات الغاطسة على مستوى السائل التي تحتاج إلى نطاق نسبي بين 0...5 و 0…100 ftWC مع خرج 4–20 mA أو الجهد، وبناء مجس الكابل RS485 الاختياري، و IP68، والبنيات الاختيارية UL/cUL الآمنة جوهريًا.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

المتوسط — لا نهائي نسبيًا بين 0...5 و 0…100 ft WC (مخصص PSI / inWC /ftWC). النطاقات الأساسية 1 و 3 bar النسبية (الإثبات 2 و 5 bar).
الدقة — ثابت ±0.25 %FS ؛ إجمالي نطاق الخطأ ±0.5 %BR (النطاق المعوض).
النواتج — 4–20 mA تمت الموافقة عليه ؛ 4–20 mA + RS485 (مع/بدون حماية من الصواعق )؛ 0–5 / 0–10 VDC + RS485.
المرافق المتاحة — 11…30 VDC (4–20 mA IS )؛ 11…32 VDC (4–20 mA+RS485 w/ LP )؛ 8…32 VDC (4–20 mA+RS485 w/o LP / 0–5 V )؛ 13…32 VDC (0–10 V).
العملية الكهربائية — مجس كابل غاطس ؛ ملحق تركيب قناة NPT اختياري 1/2بوصة. كابل متكامل (خيارات PE/EPDM أو Hytrel/Viton أو Tefzel )؛ درع مضفر للمبيت.
مبلل / مبيت — معيار الفولاذ المقاوم للصدأ 316L ؛ التيتانيوم الاختياري ؛ غشاء كينار الخالي من القاذورات ؛ موانع تسرب الكابلات PE/EPDM أو Hytrel/Viton/Tefzel.
الدخول إلى موقع الفعالية — IP68.
تحفظ في درجة حرارة الغرفة — التشغيل -10…60 °C ؛ تعويض 0…50 °C.
<g id="Bold">الاتصال/التواصل</g> — RS485 KELLER - BUS/Modbus RTU اختياري (حتى 128 عقدة).
-- — لا شيء
منطقة خطرة — UL/cUL الإصدارات الآمنة جوهريًا المتاحة (4–20 mA IS): الفئة الأولى القسم 1 المجموعات A - D ؛ الفئة الثانية القسم 1 المجموعات E - G ؛ الفئة الثالثة.
الموافقات (ورقة البيانات) — CE (EN 61000-6-1...6-4 / EN 61326-1 / EN 61326-2-3 )؛ UL/cUL على النحو الوارد أعلاه.
التركيب — غاطس ؛ فاصل واقي اختياري/وزن تثبيت.
الملاحظات — المواصفات من Keller LevelRat ورقة المواصفات Edition 06/2026. ضمان الحماية من الصواعق مدى الحياة في طرازات 4–20 mA. لم يتم نشر درجة حرارة الوسائط بشكل منفصل في منتجنا JSON. لم يتم حصاد ملفات PDF للرسم التحكمي UL/cUL العامة بكميات كبيرة.

أخطاء شائعة / مطبات

طلب فترة خارج 0...5 إلى 0…100 ftWC دون تأكيد الهندسة المخصصة مع طلب عرض الأسعار.
خلط نوافذ إمداد IS مقابل نوافذ غير IS (11…30 VDC IS مقابل نوافذ غير IS أوسع) ومتطلبات حاجز الكابلات.
تجاهل كيمياء مانع تسرب الكابل (PE/EPDM مقابل Hytrel/Viton مقابل Tefzel) مقابل وسائط العملية.
بافتراض عرض محلي — تعرض قوائم وحدة حفظ المخزون هذه: لا شيء.
توقع صف درجة حرارة الوسائط المنشورة من هذه الصفحة — هذا الحقل فارغ في JSON الخاص بنا ؛ أرسل درجة حرارة العملية في طلب عرض الأسعار.
تخطي خيار الحماية من الصواعق عندما يتعرض الموقع لطفرة في تشغيل الكابلات الطويلة.

متى تطلب عرض سعر / ماذا تخبرنا

نطاق المستوى (ftWC / psi / inWC) والسائل SG في حالة تحويل الرأس إلى ضغط.
الإخراج (4–20 mA IS / 4–20 mA+RS485 / الجهد+ RS485) وما إذا كانت الحماية من الصواعق مطلوبة.
طول الكابل، مادة مانع التسرب، وتركيب قناة 1/2"NPT اختياري/ وزن / فاصل.
مادة المبيت (316 لتر مقابل التيتانيوم) والحجاب الحاجز (قياسي مقابل كينار).
تصنيف المنطقة (UL/cUL هو نعم/لا)، الكمية، الشحن إلى البلد.
درجة حرارة العملية/الوسائط (لم يتم نشرها كحقل JSON منفصل — اذكرها في طلب عرض الأسعار).

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	33971
Brand	Keller
Model	LevelRat
Product type	level_transmitter
Measuring range	لا نهائي نسبيًا بين 0...5 و <span dir="ltr">0…100 ft</span> WC (وحدات مخصصة)
Accuracy	ثابت <span dir="ltr">±0.25 %</span>FS ؛ TEB <span dir="ltr">±0.5 %</span>BR (معوض)
Output signal	<span dir="ltr">4–20 mA</span> IS ؛ <span dir="ltr">4–20 mA</span> + RS485 (± الحماية من الصواعق )؛ 0–5 / <span dir="ltr">0–10 VDC</span> + RS485
Supply voltage	<span dir="ltr">11…30 VDC</span> (<span dir="ltr">4–20 mA</span> IS )؛ 11... 32/8...32 / <span dir="ltr">13…32 VDC</span> حسب خيار الإخراج
Process connection	مجس الكابل الغاطس ؛ تركيب قناة 1/2"NPT اختياري
Electrical connection	كابل متكامل (PE/EPDM، Hytrel/Viton، أو Tefzel )؛ درع مضفر
Wetted materials	316L SS STD ؛ التيتانيوم الاختياري ؛ غشاء كينار غير قابل للقاذورات
Housing	316 لتر ستانلس (تيتانيوم اختياري)
IP rating	<span dir="ltr">IP68</span>
Ambient	التشغيل -<span dir="ltr">10…60 °C</span> ؛ تعويض <span dir="ltr">0…50 °C</span>
Process pressure	بالنسبة إلى <span dir="ltr">100 ft</span>WC ؛ الأساسي 1 و <span dir="ltr">3 bar</span> النسبي (الإثبات 2 و <span dir="ltr">5 bar</span>)
Communication	RS485 KELLER - BUS/Modbus RTU اختياري (حتى 128 عقدة)
Display	لا يوجد.
Hazardous area	UL/CUL IS الإصدارات المتاحة (<span dir="ltr">4–20 mA</span> IS)
Approvals	CE; UL/cUL Class I Div 1 A - D; Class II Div 1 E - G; Class III (<span dir="ltr">4–20 mA</span> IS)
Mounting	غاطس ؛ فاصل واقي اختياري/وزن تثبيت
Notes	المواصفات من Keller LevelRat ورقة المواصفات Edition 06/2026. ضمان الحماية من الصواعق مدى الحياة في طرازات <span dir="ltr">4–20 mA</span>.

الأسئلة الشائعة

Q: ما هي نطاقات المستوى المتاحة ؟ A: النطاقات النسبية قابلة للتكوين بشكل لا نهائي بين 0...5 و 0…100 ftWC (مخصص PSI / inWC/ftWC). اذكر النطاق في طلب عرض الأسعار.

Q: ما هي المخرجات والخيارات الموجودة ؟ A: 4–20 mA معتمد ؛ 4–20 mA + RS485 مع/بدون حماية من الصواعق ؛ 0–5 / 0–10 VDC + RS485. ينطبق UL/cUL على بنيات 4–20 mA IS المدرجة في ورقة البيانات.

Q: هل هناك عرض محلي ؟ A: لا — العرض مدرج على أنه لا شيء. تتم القراءة عبر مضيف LOOP /RS485.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: الامتداد، الإخراج، الكابل/الختم، المواد، الحاجة، درجة حرارة العملية، الكمية، الشحن إلى. متوافق مع الأنظمة التي تستخدم Keller LevelRat — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Relative infinite between 0…5 and 0…100 ft WC (psi / inWC / ftWC custom)
Accuracy	Static ±0.25 %FS; Total Error Band ±0.5 %BR (compensated range)
Accuracy % FS	0.25
Output	4–20 mA IS-approved; 4–20 mA + RS485 (with/without lightning protection); 0–5 / 0–10 VDC + RS485
Supply	11…30 VDC (4–20 mA IS); 11…32 VDC (4–20 mA+RS485 w/ LP); 8…32 VDC (4–20 mA+RS485 w/o LP / 0–5 V); 13…32 VDC (0–10 V)
Process connection	Submersible cable probe; optional 1/2" NPT conduit fitting accessory
Electrical connection	Integral cable (PE/EPDM, Hytrel/Viton, or Tefzel options); braided shield to housing
Wetted parts	316L stainless steel standard; optional titanium; Kynar non-fouling diaphragm; cable seals PE/EPDM or Hytrel/Viton/Tefzel
Housing	316L stainless (optional titanium)
Protection	IP68
Ambient temperature	Operating −10…60 °C; compensated 0…50 °C
Display	none
Communication	Optional RS485 KELLER-bus / Modbus RTU (up to 128 nodes)
Approvals	CE (EN 61000-6-1…6-4 / EN 61326-1 / EN 61326-2-3); UL/cUL Class I Div 1 Groups A–D; Class II Div 1 Groups E–G; Class III (4–20 mA IS)
Hazardous area	UL/cUL intrinsically safe versions available
Mounting	Submersible; optional protective spacer / stabilizing weight
Notes	Specs from Keller LevelRat datasheet Edition 06/2026. Lightning protection lifetime guarantee on 4–20 mA models.
Process Pressure	Relative level ranges to 100 ftWC; basic ranges 1 and 3 bar relative (proof 2 and 5 bar)
