مفتاح مستوى E+H Soliphant FTM20

يناسب مستوى نقطة المواد الصلبة السائبة ذات الحبيبات الدقيقة حيث يتم تحديد شوكة اهتزازية مدمجة — الكثافة السائبة ≥200 جم/لتر (غير مميعة)، حجم الحبيبات ≤25 mm، متوسطة إلى + 150 °C، - 1 to 25 bar، مع إلكترونيات مرحل FEM22 DC - PNP أو FEM24.

المزايا الرئيسية

واجب المواد الصلبة — مستوى النقطة الاهتزازية للمواد الصلبة الدقيقة الحبيبات ؛ يعتمد نطاق القياس على التركيب ؛ حجم الحبيبات ≤25 mm.
الكثافة — ≥200 جم/لتر (غير مميعة )؛ مفتاح الكثافة 200/400 جم/لتر.
T / P — درجة حرارة متوسطة تصل إلى + 150 °C (+ 302 °F) لكل مخطط انحراف محيط/متوسط ؛ محيط −40 to 70 °C ؛ −1 to 25 bar (− 14.5 to 362.5 psi )؛ MWP 25 bar ؛ انفجار 100 bar.
المخرجات — FEM22 DC - PNP 3 أسلاك (10–45 V DC) ؛ خيارات مرحل FEM24 ؛ أوضاع السلامة الدنيا/القصوى.
[ترجمة المصطلح: Protection] — IP66/IP67، NEMA 4X ؛ مستشعر 316L مبلل.

تطبيقات نموذجية

صومعة وقادوس عالية/منخفضة الكشف عن المواد الصلبة الدقيقة الحبيبات (≥200 جم/لتر).
مثبتات لولبية مدمجة أو مشبك 2بوصة مع مستشعر 316L وخيارات مبيت من البوليستر F16.
نقاط مقاومة للاشتعال (DIP) مع خيارات FEM22/FEM24.
الحد الأدنى/الحد الأقصى للتشغيل في وضع الأمان على DC - PNP أو إدخالات المرحل.

دليل الاختيار

مفتاح الكثافة — إعدادات 200/400 جم/لتر ؛ يجب عدم تسييل المنتج.
الإلكترونيات — FEM22 DC - PNP 3 أسلاك (10–45 V DC) مقابل مرحل FEM24 — إمداد القفل ونوع التلامس.
التوصيل — خيط R 1 / R 1½ /NPT 1¼ /NPT 1 ½؛ مشبك 2"؛ مبيت بوليستر F16 خيارات.
التواتر — تشغيل اهتزازي 700 to 800 Hz اهتزازي.
الموافقات — غمس مقاوم للاشتعال بالأتربة (خيارات FEM22/FEM24 )؛ IEC 61010.

أخطاء شائعة

باستخدام افتراضات السائل السائل — FTM20 هو للمواد الصلبة الدقيقة الحبيبات ≥200 جم/لتر، الحبوب ≤25 mm.
التطبيق على المنتج المميّع — لا يشمل تصنيف الكثافة OEM الحجم المميّع.
طلب أطوال تمديد FTM51 عندما يغطي FTM20 المضغوط الحامل — FTM51 هي عائلة الأنابيب الطويلة/عالية التقنية.
ترك FEM22 vs FEM24 فارغة — تغيير العرض (10–45 V DC PNP مقابل المرحل) وخيارات DIP.

متى تطلب عرض سعر / ماذا تخبرنا

الكثافة الظاهرية، حجم الحبوب، نعم/لا المميعة، وسائل الإعلام T/P.
توصيل العملية (R/NPT/CLAMP)، FEM22 vs FEM24، DIP NEED.
الكمية، الشحن إلى، الحد الأدنى/الحد الأقصى لتفضيلات وضع الأمان.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	47885
Brand	Endress+Hauser
Model	Soliphant FTM20
Product type	level_switch
Measuring Range	مستوى النقطة الاهتزازية للمواد الصلبة الدقيقة الحبيبات ؛ يعتمد نطاق القياس على التركيب ؛ حجم الحبيبات ≤<span dir="ltr">25 m</span>m
Process Temperature	درجة حرارة متوسطة تصل إلى + <span dir="ltr">150 °C</span> (+ <span dir="ltr">302 °F</span>) لكل مخطط انحراف محيط/متوسط ؛ محيط -40 to <span dir="ltr">70 °C</span>
Process Pressure	-1 to <span dir="ltr">25 bar</span> (-14.5 to <span dir="ltr">362.5 psi</span> )؛ MWP <span dir="ltr">25 bar</span> ؛ انفجار <span dir="ltr">100 bar</span>
Bulk Density	≥200 جم/لتر (غير مميعة )؛ مفتاح الكثافة 200/400 جم/لتر
Output Signal	FEM22 DC - PNP 3 أسلاك (<span dir="ltr">10–45 V</span> DC) ؛ خيارات مرحل FEM24 ؛ أوضاع السلامة الدنيا/القصوى
Supply Voltage	FEM22: 10 to <span dir="ltr">45 V</span> DC ؛ قطبية عكسية وحماية من الجهد الزائد OC II
Process Connection	خيط R 1 / R 1½ / NPT 1¼ /NPT 1 ½؛ مشبك 2بوصة ؛ مبيت بوليستر F16 خيارات
Wetted Materials	مستشعر 316L
Ingress Protection	<span dir="ltr">IP66</span>/<span dir="ltr">IP67</span>، NEMA 4X
Operating Frequency	700 to <span dir="ltr">800 Hz</span> اهتزازي
Approvals	غمس مقاوم للاشتعال بالأتربة (خيارات FEM22/FEM24 )؛ IEC 61010

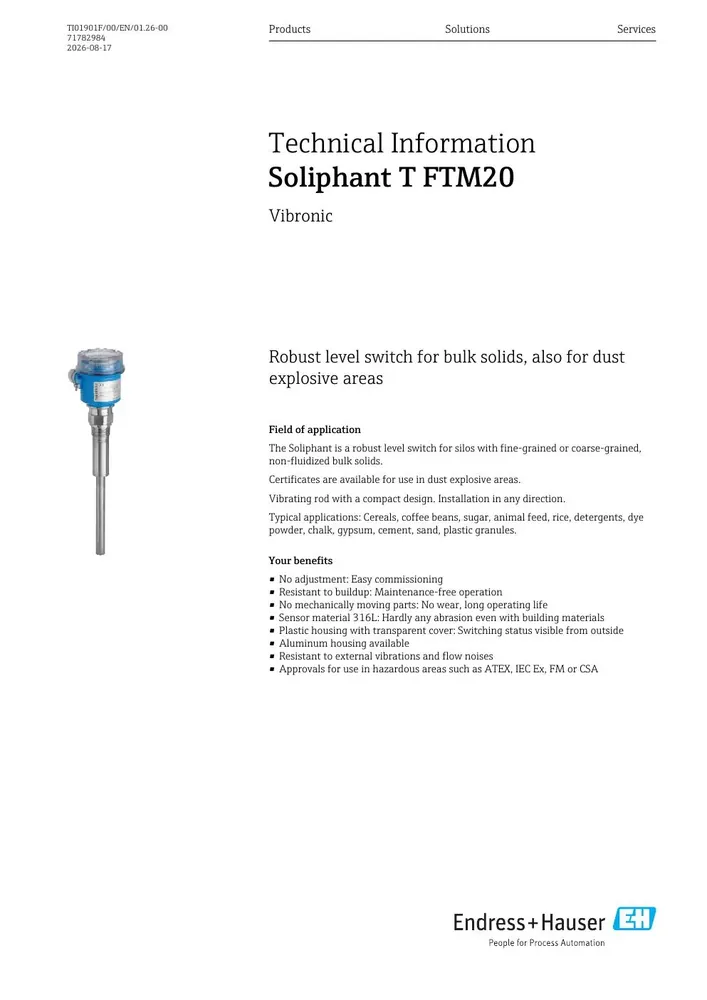

Notes	المواصفات من E+H TI01901FEN (Soliphant T FTM20) + KA00227FA6 تعليمات التشغيل.

المستندات

تعليمات تشغيل Endress+Hauser Soliphant FTM20 (PDF)

الأسئلة الشائعة

Q: FTM20 vs FTM51 ؟ A: FTM20 هو Soliphant T المضغوط للمواد الصلبة الدقيقة الحبيبات ≥200 جم/لتر إلى +150 °C. FTM51 هي عائلة الأنابيب الممتدة (من 10 جم/لتر، إلى + 280 °C) — اختر حسب الكثافة والطول ودرجة الحرارة.

Q: الحد الأدنى للكثافة الظاهرية ؟ A: ≥200 جم/لتر (غير مميعة )؛ إعدادات مفتاح الكثافة 200/400 جم/لتر.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: الكثافة، حجم الحبيبات، التوصيل، إدراج FEM، T/P، الكمية. متوافق مع الأنظمة التي تستخدم E+H Soliphant FTM20 — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Vibronic point level for fine-grained solids; measuring range depends on installation; grain size ≤25 mm
Output	FEM22 DC-PNP 3-wire (10–45 V DC); FEM24 relay options; MIN/MAX safety modes
Supply	FEM22: 10 to 45 V DC; reverse polarity and OC II overvoltage protection
Process connection	Thread R 1 / R 1½ / NPT 1¼ / NPT 1½; Clamp 2"; polyester housing F16 options
Wetted parts	316L sensor
Approvals	Dust ignition-proof DIP (FEM22/FEM24 options); IEC 61010
Notes	Specs from E+H TI01901FEN (Soliphant T FTM20) + KA00227FA6 operating instructions.
Process Temperature	Medium temperature up to +150 °C (+302 °F) per TI ambient/medium derating chart; ambient −40 to 70 °C
Process Pressure	−1 to 25 bar (−14.5 to 362.5 psi); MWP 25 bar; burst 100 bar
Bulk Density	≥200 g/l (not fluidized); density switch 200/400 g/l
Ingress Protection	IP66/IP67, NEMA 4X
Operating Frequency	700 to 800 Hz vibronic
