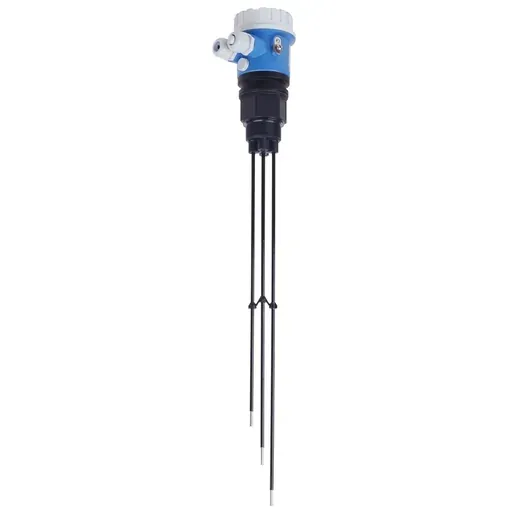

مفتاح مستوى E+H Liquipoint T FTW31

يناسب الكشف عن مستوى نقطة السائل الموصل حيث تحتاج إلى مجسات قضيب متعددة النقاط (إلى 4 m) أو مجسات حبل ذات صلة (FTW32 to 15 m) مع موصلية ≥10 ميكرو ثانية/سم وإدخالات إلكترونية مدمجة (DC - PNP/ مرحل / نامور).

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

نطاق القياس: — كشف موصل متعدد النقاط ؛ مجسات القضيب إلى 4 m (13 ft )؛ مجسات الحبل (FTW32) إلى 15 m ؛ حتى 5 نقاط تبديل.
الدقة — لا توجد دقة مستمرة للمستوى ؛ تبديل النقاط. خطأ القياس ±10 % عند 100 Ω -100 kΩ / ±5 % عند 1–10 kΩ (ظروف اختبار TI).
النواتج — FEW52 DC - PNP ؛ FEW54 AC/DC مرحل ؛ FEW58 NAMUR ؛ أو جهاز إرسال منفصل FTW325.
المرافق المتاحة — FEW52 DC PNP ~10.8…45 V ؛ مرحل FEW54 20…230 VAC /20…55 VDC (لكل إلكترونيات TI )؛ FEW58 NAMUR.
اتصال العملية — G 1½ / NPT 1½ (إصدارات مبيت لكل TI).
المواد المبللة — 316L، PP، PPS.
IP — IP66.
درجة حرارة الوسائط — −40 إلى +100 °C (−40 إلى +212 °F) لكل مخطط عملية (يعتمد على المحيط/الإلكترونيات).
درجة الحرارة المحيطة — Non -haz - 40…70 °C(- 40…158 °F); FEW58 NAMUR -40…60 °C; storage -40…80 °C.
ضغط العملية — -1 to 10 bar (فراغ...145 psi).
الحد الأدنى للتوصيل — ≥10 µS/cm.
الموافقات — WHG; ATEX; EAC Ex; CE.
الملاحظات — المواصفات من TI00375F/00/EN/14.16. الموصلية ≥10 ميكرو ثانية/سم مطلوبة.

أخطاء شائعة / مطبات

التطبيق على الوسائط غير الموصلة أقل من 10 ميكرو ثانية/سم — لن يتم تبديل المبدأ الموصل بشكل موثوق.
طلب قضيب FTW31 عندما يحتاج ارتفاع الخزان إلى حبل FTW32 (إلى 15 m).
ترك إدراج الإلكترونيات فارغًا — FEW52 DC — PNP مقابل مرحل FEW54 مقابل FEW58 NAMUR مقابل FTW325 المنفصل.
تجاهل مخططات ضغط العملية (-1…10 bar) ودرجة حرارة الوسائط (-40...+ 100 °C) مقابل انخفاض درجة حرارة البيئة المحيطة/الإلكترونيات.
توقع دقة مستوى مستمرة — هذا هو تبديل النقاط فقط.

متى تطلب عرض سعر / ماذا تخبرنا

القضيب مقابل الحبل، وطول المجس، وعدد نقاط التبديل (حتى 5)، وموصلية الوسائط.
إدخال الإلكترونيات (FEW52 / FEW54 / FEW58 / FTW325)، توصيل العملية (G 1½ /NPT 1½)، Ex/WHG needs.
الكمية، الشحن إلى، تفضيل المواد المبللة (316L / PP / PPS).

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	48491
Brand	Endress+Hauser
Model	Liquipoint T FTW31
Product type	level_switch
Measuring range	كشف موصل متعدد النقاط ؛ مجسات القضيب إلى <span dir="ltr">4 m</span> ؛ مجسات الحبل (FTW32) إلى <span dir="ltr">15 m</span> ؛ ما يصل إلى 5 نقاط تبديل
Accuracy	تبديل النقطة ؛ خطأ القياس <span dir="ltr">±10 %</span> عند <span dir="ltr">100 Ω</span> -100 kΩ / <span dir="ltr">±5 %</span> عند 1–10 kΩ (شروط اختبار TI)
Output	FEW52 DC - PNP ؛ FEW54 AC/DC مرحل ؛ FEW58 NAMUR ؛ أو جهاز إرسال منفصل FTW325
Supply	FEW52 DC PNP ~<span dir="ltr">10.8…45 V</span> ؛ FEW54 مرحل <span dir="ltr">20…230 VAC</span> / <span dir="ltr">20…55 VDC</span> ؛ FEW58 NAMUR
Process connection	G 1½ / NPT 1½ (إصدارات مبيت لكل TI)
Wetted materials	316L, PP, PPS
IP rating	<span dir="ltr">IP66</span>
Media temperature	-40 إلى + <span dir="ltr">100 °C</span>(يعتمد على المحيط/الإلكترونيات)
Ambient temperature	غير غاز - <span dir="ltr">40…70 °C</span> ؛ FEW58 نامور -<span dir="ltr">40…60 °C</span> ؛ التخزين -<span dir="ltr">40…80 °C</span>
Process pressure	−1 to <span dir="ltr">10 bar</span>
Min conductivity	≥10 µS/cm
Approvals	WHG; ATEX; EAC Ex; CE
Notes	المواصفات من TI00375F/00/EN/14.16. الموصلية ≥10 ميكرو ثانية/سم مطلوبة.

الأسئلة الشائعة

Q: ما هو الحد الأدنى من التوصيل المطلوب ؟ A: ≥10 ميكرو ثانية/سم على هذا المستخلص.

Q: قضيب أم حبل ؟ A: قضبان FTW31 إلى 4 m ؛ مجسات حبل FTW32 ذات الصلة إلى 15 m — تحديد ارتفاع الخزان على طلب عرض الأسعار.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: نوع/طول المسبار، ونقاط التبديل، وإدخال الإلكترونيات، والاتصال، والعلامات، والكمية. متوافق مع الأنظمة التي تستخدم Endress+Hauser Liquipoint T FTW31 — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Multipoint conductive detection; rod probes to 4 m (13 ft); rope probes (FTW32) to 15 m; up to 5 switch points
Accuracy	No continuous level accuracy; point switching. Measuring error ±10 % at 100 Ω–100 kΩ / ±5 % at 1–10 kΩ (TI test conditions)
Output	FEW52 DC-PNP; FEW54 AC/DC relay; FEW58 NAMUR; or separate FTW325 transmitter
Supply	FEW52 DC PNP ~10.8…45 V; FEW54 relay 20…230 VAC / 20…55 VDC (per TI electronics); FEW58 NAMUR
Process connection	G 1½ / NPT 1½ (housing versions per TI)
Wetted parts	316L, PP, PPS
Housing	Field housing with electronic insert options
Protection	IP66
Media temperature	−40 to +100 °C (−40 to +212 °F) per process chart (depends on ambient/electronics)
Ambient temperature	Non-haz −40…70 °C (−40…158 °F); FEW58 NAMUR −40…60 °C; storage −40…80 °C
Display	LED indicators on electronics inserts
Communication	DC PNP / relay (no fieldbus on compact inserts)
Approvals	WHG; ATEX; EAC Ex; CE
Notes	Specs from TI00375F/00/EN/14.16 and US product page. Conductivity ≥10 µS/cm required.
Process Pressure	−1 to 10 bar (vacuum…145 psi)
Min Conductivity	≥10 µS/cm
