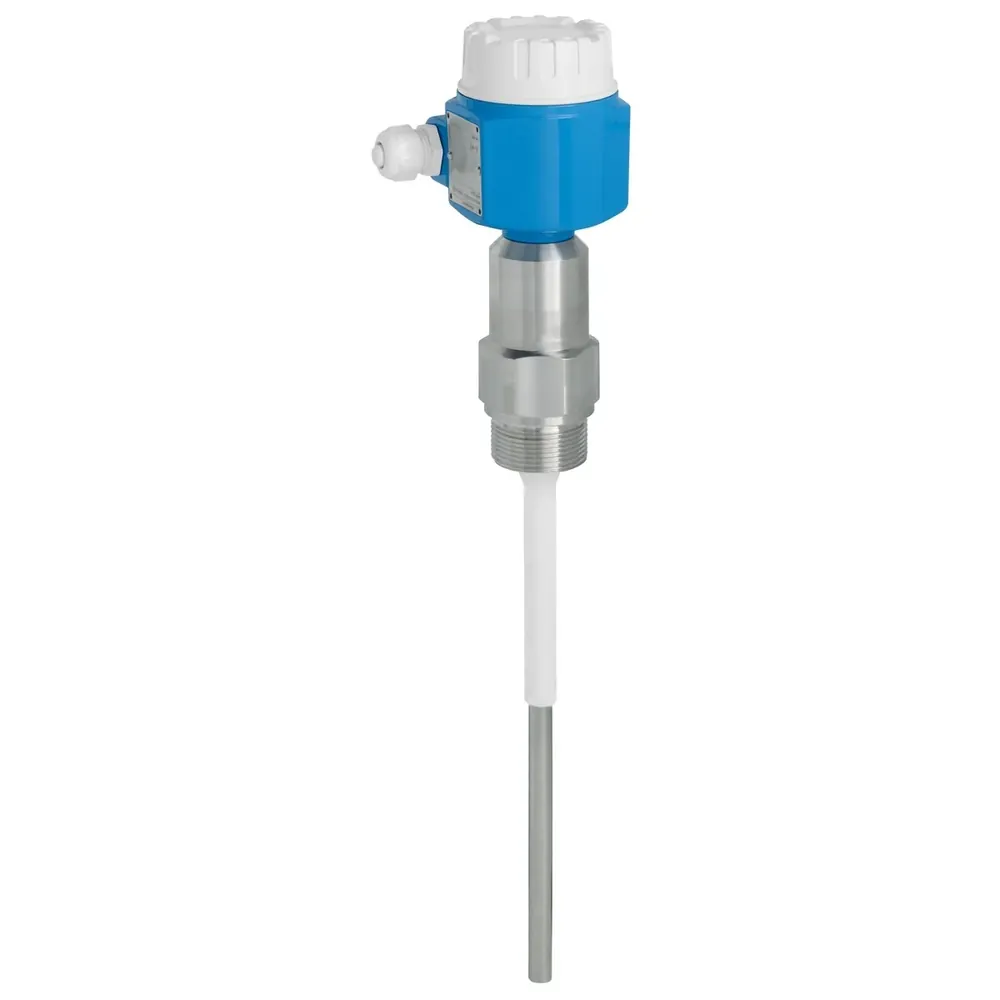

مفتاح مستوى E+H Liquicap FTI51

يناسب الكشف عن مستوى السائل أو الواجهة أو الرغوة عند تحديد مجس قضيب السعة — طول المجس يصل إلى 6 m (20 ft)، الوسائط -80 إلى + 200 °C، الفراغ... 100 bar، تعويض التراكم النشط، مع خيارات WHG / SIL / Ex / marine / NACE لكل رمز طلب.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

نطاق القياس: — مستوى نقطة قضيب السعة للسوائل/الواجهات/الرغوة ؛ طول المجس يصل إلى 6 m (20 ft).
الدقة — معايرة زر الضغط ؛ تعويض تراكم نشط ؛ وقت رد فعل قصير.
النواتج — سلكان 19–253 VAC ؛ 3 أسلاك ؛ PFM ؛ مرحل DPDT ؛ DC - PNP ؛ 8/16 mA.
المرافق المتاحة — وفقًا لخيار الإدخال / الاتصال الإلكتروني في TI01530.
اتصال العملية — G/NPT ½...1½؛ الشفاه DN25 +/ ASME 1+/ JIS ؛ المشبك الثلاثي / منتجات الألبان / التنظيف الصحي.
المواد المبللة — 316L ؛ عزل PTFE/PFA (المواد المدرجة في إدارة الأغذية والعقاقير).
السكن — لكل رمز طلب (بما في ذلك خيار السكن المنفصل).
IP — لكل TI01530 طاولات السكن.
درجة حرارة الوسائط — −80 إلى +200 °C (−112 إلى +392 °F).
درجة الحرارة المحيطة — -50 إلى +70 °C ؛ مبيت منفصل -50 إلى +120 °C.
ضغط العملية — فراغ ... 100 bar (فراغ ... 1450 psi).
الاتصال/التواصل — PFM إلى FTC325/FTC625 ؛ 3 أسلاك FTC325 ؛ مرحل/DC - PNP/8-16 mA.
الموافقات — ملء WHG، SIL، ATEX/FM/CSA/IECEx/INMETRO/NEPSI/EAC، Marine GL/ABS/DNV، NACE MR0175.
الملاحظات — المواصفات من Endress+Hauser TI01530F/00/EN/03.25-00 (2025-02-14) + صفحة المنتج..

أخطاء شائعة / مطبات

ترك الإدخال الإلكتروني فارغًا — سلكان 19–253 VAC/ 3 أسلاك / PFM / مرحل DPDT/DC - PNP/8/16 mA تغيير الإمداد و الاقتران FTC325/FTC625.
طلب مسبار قصير عندما تحتاج الواجهة/الرغوة إلى ما يصل إلى 6 m — حدد الطول في طلب عرض الأسعار.
تجاهل التراكم — يتم سرد تعويض التراكم النشط ؛ لا يزال يؤكد العزل PTFE/PFA والعزل الكهربائي المتوسط.
بافتراض أن كل علامة بحرية/NACE/WHG موجودة على كل رمز — تعتمد العلامات على الخيار.

متى تطلب عرض سعر / ماذا تخبرنا

طول المسبار (إلى 6 m)، وعمل السائل/الواجهة/الرغوة، ووحدة تبديل الإدخال الإلكتروني/ PFM.
توصيل العملية (G/NPT / شفة /TRI - CLAMP/DAIRY/FLUSH)، عزل PTFE/PFA، Ex/WHG/SIL/MARINE/NACE الاحتياجات.
وسائل الإعلام T/P، مبيت منفصل نعم/لا (-50...+ 120 °Cالمحيط على مبيت منفصل)، الكمية، الشحن إلى.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	48561
Brand	Endress+Hauser
Model	Liquicap FTI51
Product type	level_switch
Measuring range	مستوى نقطة قضيب السعة للسوائل/الواجهات/الرغوة ؛ طول المجس يصل إلى <span dir="ltr">6 m</span> (<span dir="ltr">20 ft</span>)
Accuracy	معايرة زر الضغط ؛ تعويض تراكم نشط ؛ وقت رد فعل قصير
Output signal	سلكان <span dir="ltr">19–253 VAC</span> ؛ 3 أسلاك ؛ PFM ؛ مرحل DPDT ؛ DC - PNP ؛ 8/<span dir="ltr">16 mA</span>
Supply voltage	وفقًا لخيار الإدخال / الاتصال الإلكتروني في TI01530
Process connection	G/NPT ½...1 ½؛ فلنجات DN25+/ ASME 1+/ JIS ؛ مشبك ثلاثي / ألبان / دافق صحي
Wetted materials	316L ؛ عزل PTFE/PFA (المواد المدرجة في إدارة الأغذية والعقاقير)
Housing material	لكل رمز طلب (بما في ذلك خيار السكن المنفصل)
IP rating	لكل TI01530 طاولات السكن
Media temperature	−80 to +<span dir="ltr">200 °C</span> (−112 to +<span dir="ltr">392 °F</span>)
Ambient temperature	-50 إلى +<span dir="ltr">70 °C</span> ؛ مبيت منفصل -50 إلى +<span dir="ltr">120 °C</span>
Process pressure	فراغ ... <span dir="ltr">100 bar</span> (فراغ ... <span dir="ltr">1450 psi</span>)
Communication	PFM إلى FTC325/FTC625 ؛ 3 أسلاك FTC325 ؛ مرحل/DC - PNP/<span dir="ltr">8-16 mA</span> إدراج
Approvals	ملء WHG، SIL، ATEX/FM/CSA/IECEx/INMETRO/NEPSI/EAC، Marine GL/ABS/DNV، NACE MR0175
Notes	المواصفات من Endress+Hauser TI01530F/00/EN/03.25-00 (2025-02-14) + صفحة المنتج.

الأسئلة الشائعة

Q: أية خدمة؟ A: مستوى نقطة قضيب السعة للسوائل/الواجهات/الرغوة ؛ طول المجس حتى 6 m ؛ معايرة زر الضغط مع تعويض التراكم النشط.

Q: درجة الحرارة/الضغط ؟ A: الوسائط -80 إلى +200 °C ؛ فراغ العملية...100 bar ؛ المحيط -50 إلى +70 °C (مبيت منفصل -50 إلى +120 °C).

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: الطول، الإدراج، التوصيل، العلامات، T/P، الكمية. متوافق مع الأنظمة التي تستخدم E+H Liquicap FTI51 — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Capacitance rod point level for liquids/interfaces/foam; probe length up to 6 m (20 ft)
Accuracy	Push-button calibration; active build-up compensation; short reaction time
Output	2-wire 19–253 VAC; 3-wire; PFM; Relay DPDT; DC-PNP; 8/16 mA
Supply	Per electronic insert / communication option in TI01530
Process connection	G/NPT ½…1½; flanges DN25+/ASME 1+/JIS; Tri-Clamp / dairy / flush hygienic
Wetted parts	316L; insulation PTFE/PFA (FDA-listed materials)
Housing	Per order code (incl. separate housing option)
Protection	Per TI01530 housing tables
Media temperature	−80 to +200 °C (−112 to +392 °F)
Ambient temperature	−50 to +70 °C; separate housing −50 to +120 °C
Communication	PFM to FTC325/FTC625; 3-wire FTC325; relay/DC-PNP/8-16 mA inserts
Approvals	WHG overfill; SIL; ATEX/FM/CSA/IECEx/INMETRO/NEPSI/EAC; Marine GL/ABS/DNV; NACE MR0175
Notes	Specs from Endress+Hauser TI01530F/00/EN/03.25-00 (2025-02-14) + product page.
Process Pressure	Vacuum … 100 bar (Vacuum … 1450 psi)
