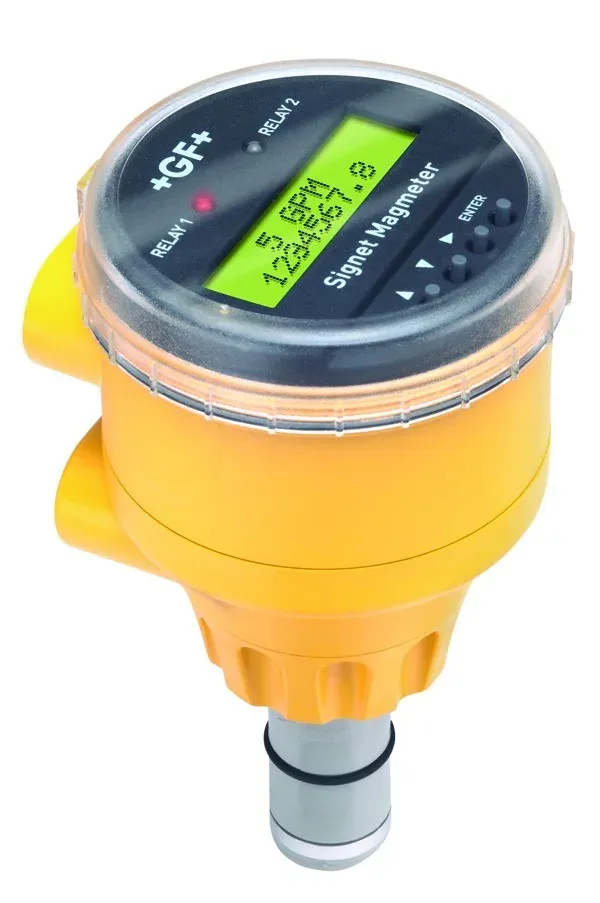

مستشعر تدفق GF Signet 2551 Magmeter

يناسب تدفق السائل الموصل في أنبوب DN15... DN900 (½...36 بوصة) حيث تحتاج إلى مقياس مغناطيسي للإدخال مع تردد، ومخرج S3L رقمي، أو 4–20 mA وشاشة/مجاميع محلية اختيارية.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

حجم / سرعة الأنبوب — سرعة التشغيل 0.05…10 m/ثانية (0.15…33 ft/ثانية )؛ أحجام الأنابيب DN15... DN900 (½...36 بوصة). قم بمطابقة حجم التركيب مع الخط، وليس فقط نقطة ضبط السرعة.
الدقة — الخطية ±1% للقراءة بالإضافة إلى 0.1% من النطاق الكامل ؛ دقة حلقة 4–20 mA 32 ميكرو أمبير خطأ كحد أقصى (25 °C @ 24 VDC )؛ التكرار ±0.5% للقراءة @ 25 °C.
الحد الأدنى من الموصلية — 20 ميكرو ثانية/سم (ملاحظة ورقة البيانات). تأكيد التوصيل الإعلامي قبل طلب عرض الأسعار.
النواتج — التردد ؛ S3L الرقمي ؛ 4–20 mA ؛ المرحلات على إصدارات العرض (SPDT + الحالة الصلبة الميكانيكية). تتوفر إصدارات عمياء.
المرافق المتاحة — 4–20 mA: 24 VDC ±10%، 22.1 mA كحد أقصى ؛ التردد: 5–24 VDC ±10%، 15 mA كحد أقصى ؛ S3L: 5–6.5 VDC، 15 mA كحد أقصى ؛ مرحلات aux 9–24 VDC، 0.4 أمبير كحد أقصى.
اتصال العملية — تركيبات تركيب لافتة الطابق الأرضي (المحاذاة/الإدراج التلقائي )؛ تتوفر خيارات الحنفية الرطبة.
المواد المبللة — PP/316L SS ؛ PVDF/Titanium ؛ PVDF/Hastelloy - C ؛ حلقات O FKM (STD)، EPDM/FFKM اختياري. تطابق الكيمياء مع انخفاض الضغط/درجة الحرارة.
الضغط /درجة حرارة الوسائط — أقصى ضغط PP 10.3 bar @ 25 °C / 1.4 bar @ 85 °C ؛ درجة حرارة الوسائط 0…85 °C (32…185 °F).
تحفظ في درجة حرارة الغرفة — التشغيل -10…70 °C (14…158 °F )؛ التخزين -20…70 °C.
الإسكان / الملكية الفكرية — حافظة PBT ؛ نافذة عرض بولي أميد ؛ صواميل احتجاز PP/PVDF (Valox اختياري). NEMA 4X / IP65 مع غطاء مثبت.
-- — شاشة اختيارية متعددة اللغات 2×16 حرفًا مع مجاميع/مرحلات ؛ تتوفر إصدارات عمياء.
<g id="Bold">الاتصال/التواصل</g> — S3L رقمي (تسلسلي ASCII TTL 9600 بت في الثانية) ؛ متوافق مع GF 9900/9950 و 0486 Profibus concentrator.
<g id="Bold">اﻟﻮزن</g> — 0.680 kg (1.50 lb) الشحن.
الموافقات (ورقة البيانات) — CE ؛ FCC ؛ UL ؛ طريق مسدود ؛ NSF (3-2551 - PX - XX )؛ FM معدات القياس 77CJ ؛ RoHS.

أخطاء شائعة / مطبات

الترتيب في وسائط أقل من 20 ميكرو ثانية/سم — الحد الأدنى للموصلية في ورقة البيانات هو حد ثابت لتشغيل مقياس المغنطيسية.
تجاهل ضغط PP derate (10.3 bar @ 25 °C 1.4 bar → @ 85 °C) والمبالغة في ضغط الخط عند درجة حرارة عالية.
تحديد PP/316L SS عندما تحتاج الكيمياء إلى PVDF/Titanium أو PVDF/Hastelloy — C — المواد المبللة هي اختيار رمز النموذج.
خلط توقعات المضيف S3L (GF 9900/9950) مع تصميم حلقة 4–20 mA PLC عارية دون تأكيد رمز الإخراج.
على افتراض أن المرحلات موجودة دائمًا — المرحلات تشحن على إصدارات العرض ؛ الوحدات العمياء لا تشملها.

متى تطلب عرض سعر / ماذا تخبرنا

حجم الأنبوب (DN15... DN900/ ½...36 بوصة)، موصلية السوائل، وسرعة / تدفق العمل.
الإخراج المطلوب: التردد، S3L، 4–20 mA ؛ العرض مقابل المكفوفين ؛ المرحلات نعم/لا.
مجموعة المواد المبللة (PP/316L SS، PVDF/Ti، PVDF/Hastelloy - C) والحلقة الدائرية (FKM / EPDM / FFKM).
درجة حرارة العملية وضغطها (تحقق من جدول إخراج البولي بروبلين)، صنبور مبلل نعم/لا.
أداة المضيف (9900/9950/0486 / PLC)، الكمية، الشحن إلى البلد.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	18714
Brand	Georg Fischer / GF Signet
Model	2551
Product type	magmeter
Measuring range	سرعة التشغيل 0.05 to <span dir="ltr">10 m</span>/ثانية (0.15 to <span dir="ltr">33 ft</span>/ثانية )؛ أحجام الأنابيب من DN15 إلى DN900 (من 1/2 إلى 36 بوصة)
Accuracy	الخطية <span dir="ltr">±1%</span> للقراءة بالإضافة إلى <span dir="ltr">0.1%</span> للمقياس الكامل ؛ دقة حلقة <span dir="ltr">4–20 mA</span> 32 ميكرو أمبير خطأ كحد أقصى (<span dir="ltr">25 °C</span> @ <span dir="ltr">24 VDC</span>)
Repeatability	<span dir="ltr">±0.5%</span> للقراءة @ <span dir="ltr">25 °C</span> (<span dir="ltr">77 °F</span>)
Output signal	التردد ؛ S3L الرقمي ؛ <span dir="ltr">4–20 mA</span> ؛ المرحلات على إصدارات العرض (SPDT الميكانيكي + الحالة الصلبة)
Supply voltage	<span dir="ltr">4–20 mA</span>: <span dir="ltr">24 VDC</span> <span dir="ltr">±10%</span> <span dir="ltr">22.1 mA</span> كحد أقصى ؛ التردد: <span dir="ltr">5–24 VDC</span> <span dir="ltr">±10%</span> <span dir="ltr">15 mA</span> كحد أقصى ؛ S3L: <span dir="ltr">5–6.5 VDC</span> <span dir="ltr">15 mA</span> كحد أقصى ؛ مرحلات AUX <span dir="ltr">9–24 VDC</span> 0.4 أمبير كحد أقصى
Process connection	تركيبات تركيب لافتة الطابق الأرضي (المحاذاة/الإدراج التلقائي )؛ تتوفر خيارات الحنفية الرطبة
Wetted materials	PP/316L SS ؛ PVDF/Titanium ؛ PVDF/Hastelloy - C ؛ حلقات دائرية FKM (قياسي)، EPDM/FFKM اختياري
Housing material	علبة PBT ؛ نافذة عرض بولي أميد ؛ صواميل احتجاز PP/PVDF (Valox اختياري)
IP rating	NEMA 4X / <span dir="ltr">IP65</span> (مع تركيب الغطاء)
Media temperature	0 to <span dir="ltr">85 °C</span> (32 to <span dir="ltr">185 °F</span>)
Ambient temperature	التشغيل -10 to <span dir="ltr">70 °C</span> (14 to <span dir="ltr">158 °F</span> )؛ التخزين -20 to <span dir="ltr">70 °C</span>
Display	شاشة اختيارية متعددة اللغات 2×16 حرفًا مع مجاميع/مرحلات (تتوفر إصدارات عمياء)
Communication	رقمي S3L (تسلسلي ASCII TTL 9600 بت في الثانية) ؛ متوافق مع GF 9900/9950 و 0486 Profibus concentrator
Approvals	CE; FCC; UL; CUL; NSF (3-2551 - PX - XX); FM معدات القياس 77CJ; RoHS
Weight	<span dir="ltr">0.680 kg</span> (<span dir="ltr">1.50 lb</span>) الشحن
Notes	الحد الأدنى للتوصيل 20 ميكرو ثانية/سم. أقصى ضغط PP <span dir="ltr">10.3 bar</span> @ <span dir="ltr">25 °C</span> / <span dir="ltr">1.4 bar</span> @ <span dir="ltr">85 °C</span>. المواصفات من ورقة بيانات الطابق الأرضي 3-2551.099 Rev M 06/2026 - A.

الأسئلة الشائعة

Q: هل سيعمل 2551 على المياه منخفضة الموصلية ؟ A: الحد الأدنى لورقة البيانات هو 20 ميكرو ثانية/سم. أسفل ذلك، اختر تقنية أخرى أو تأكد من السائل معنا قبل طلب عرض الأسعار.

Q: التكرار، S3L، أو 4–20 mA — ما الإخراج الذي أحتاجه ؟ A: التردد أو 4–20 mA لـ PLC/الحلقات التناظرية ؛ S3L عندما يكون المضيف عبارة عن أداة GF Signet (9900/9950) أو 0486 Profibus concentrator. يتم ترتيب الإخراج حسب رمز النموذج.

Q: هل أحصل دائمًا على شاشة عرض ومرحلات ؟ A: لا. العرض مع المجاميع/المرحلات اختياري ؛ الإصدارات العمياء متوفرة. حدد احتياجات العرض والترحيل في طلب عرض الأسعار.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: حجم الأنبوب، الموصلية، السرعة/التدفق، الإخراج واختيار العرض، المواد المبللة، T/P، الصنبور الرطب نعم/لا، الكمية. متوافق مع الأنظمة التي تستخدم GF Signet 2551 إذا كنت بحاجة إلى فحص عند الوصول — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Operating velocity 0.05 to 10 m/s (0.15 to 33 ft/s); pipe sizes DN15 to DN900 (½ to 36 in.)
Accuracy	Linearity ±1% of reading plus 0.1% of full scale; 4–20 mA loop accuracy 32 μA max error (25 °C @ 24 VDC)
Output	Frequency; digital S3L; 4–20 mA; relays on display versions (mechanical SPDT + solid-state)
Supply	4–20 mA: 24 VDC ±10% 22.1 mA max; Frequency: 5–24 VDC ±10% 15 mA max; S3L: 5–6.5 VDC 15 mA max; relays aux 9–24 VDC 0.4 A max
Process connection	GF Signet installation fittings (alignment/insertion automatic); wet-tap options available
Wetted parts	PP/316L SS; PVDF/Titanium; PVDF/Hastelloy-C; O-rings FKM (std), EPDM/FFKM optional
Housing	Case PBT; display window polyamide; retaining nuts PP/PVDF (Valox optional)
Protection	NEMA 4X / IP65 (with cap installed)
Media temperature	0 to 85 °C (32 to 185 °F)
Ambient temperature	Operating −10 to 70 °C (14 to 158 °F); storage −20 to 70 °C
Display	Optional 2×16 character multi-language display with totalizers/relays (blind versions available)
Communication	Digital S3L (serial ASCII TTL 9600 bps); compatible with GF 9900/9950 and 0486 Profibus concentrator
Approvals	CE; FCC; UL; CUL; NSF (3-2551-PX-XX); FM Measuring Equipment 77CJ; RoHS
Notes	Minimum conductivity 20 μS/cm. Max pressure PP 10.3 bar @ 25 °C / 1.4 bar @ 85 °C. Specs from GF datasheet 3-2551.099 Rev M 06/2026-A.
Repeatability	±0.5% of reading @ 25 °C (77 °F)
Weight	0.680 kg (1.50 lb) shipping
