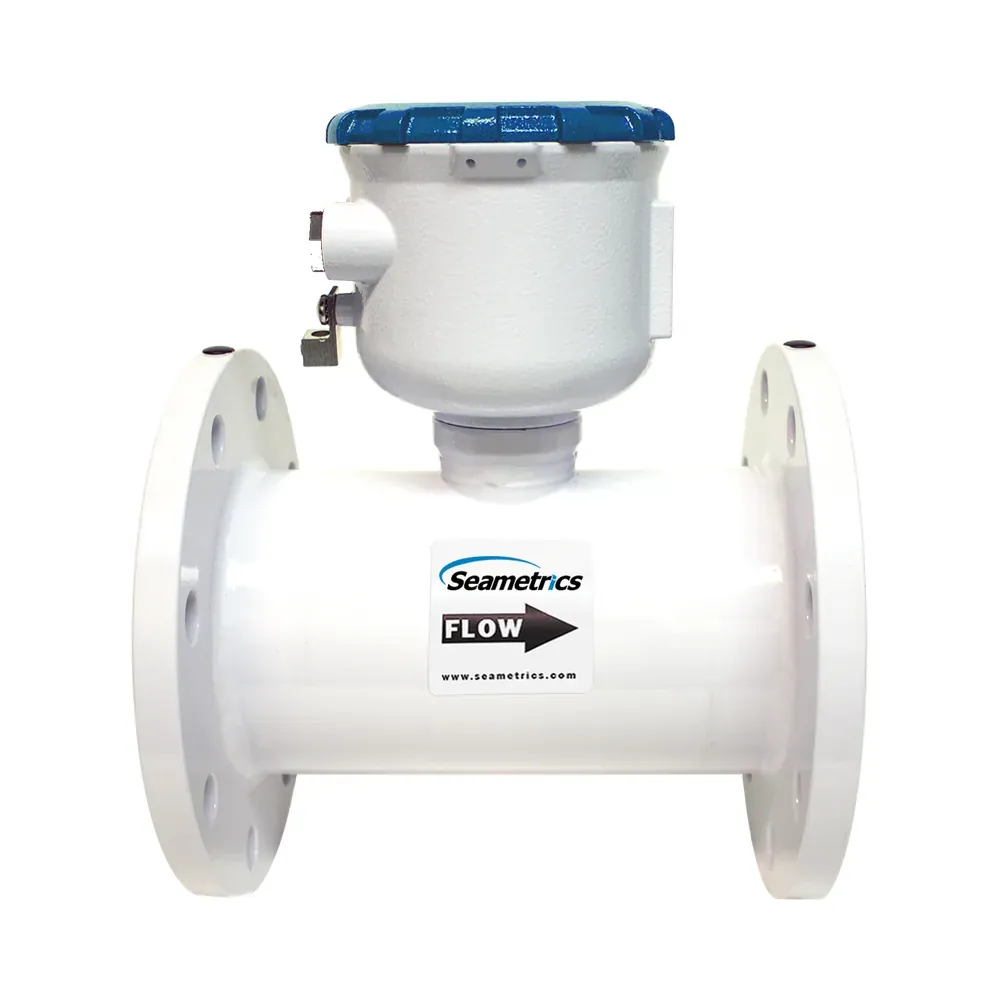

مقياس التدفق الكهرومغناطيسي Seametrics iMAG 4700

يناسب تدفق السائل الموصل في مسارات الأنابيب ذات الحواف (2...12 بوصة ؛ 14 و 16 بوصة مع مجموعة المحول) حيث تحتاج إلى مقياس مغناطيسي مع نبض و 4–20 mA/Modbus اختياري، وتصنيف IP68 الغاطس، و NSF/ANSI 61 — بطارية أو AC/DC مدعوم من متغير.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

حجم / سرعة الأنبوب — 2...12 بوصة (14 و 16 بوصة مع مجموعة المحول )؛ السرعة القصوى إلى 10 m/ثانية ؛ قطع التدفق المنخفض 0.5% من التدفق الأقصى.
الدقة — ±0.75% للقراءة (iMAG 4700p / 4700r )؛ ±1.0% للقراءة (iMAG 4700 )؛ ±0.025% للتدفق الكامل من القطع إلى 10 m/s.
المخرجات — قياس النبض (قياسي )؛ 4–20 mA اختياري (قياسي على 4700 بكسل )؛ Modbus اختياري ؛ Sensus Smart Output اختياري ؛ رقمي عالي السرعة اختياري.
المرافق المتاحة — البطارية (4700 )؛ DC 9–36 Vdc @ 250 mA max / 30 mA avg ؛ AC 100–240 Vac 50/60 Hz 0.12 A (4700r/4700p )؛ خيارات البطارية الاحتياطية.
اتصال العملية — مشفه (نمط ANSI 150 lb F1 ؛ خيار US8 )؛ هيكل فولاذي ملحوم مغلف بالإيبوكسي.
مبلل — بطانة من البولي يوريثين/نوريل ؛ أقطاب كهربائية 316SS قياسية / Hastelloy اختيارية.
الضغط /درجة حرارة الوسائط — 150 psi (10.3 bar) ضغط الخط ؛ تشغيل 10 to 140 °F (-12 to 60 °C).
IP — IP68 / NEMA 6P / CSA 6P (10 ft / 3 m الغمر المستمر).
-- — مؤشر معدل/إجمالي محمول على العداد أو بعيد ؛ مجاميع ثنائية الاتجاه.
الموافقات — CE; NSF/ANSI 61; CSA/CUS.

أخطاء شائعة / مطبات

طلب قاعدة iMAG 4700 (±1.0% rdg) عندما تحتاج الحلقة إلى 4700p/4700r (±0.75% rdg) — تعتمد الدقة على المتغير.
بافتراض أن 4–20 mA مشمول دائمًا — النبض قياسي ؛ 4–20 mA اختياري (قياسي على 4700 بكسل).
تجاوز 150 psi (10.3 bar) أو درجة حرارة الوسائط خارج 10…140 °F (-12…60 °C).
تحديد 14/16 بوصة دون استدعاء مسار مجموعة المحول.
ترك المحيط فارغًا في هذه الصفحة — المحيط غير مملوء بالبيانات المحددة ؛ تأكد في ورقة البيانات إذا كان الموقع متطرفًا.

متى تطلب عرض سعر / ماذا تخبرنا

حجم الأنبوب (2...12 بوصة، أو 14/16 بوصة مع المحول)، وموصلية السوائل، وتدفق / سرعة العمل.
التفضيل المتغير: 4700 / 4700p /4700r (تختلف الدقة والطاقة).
المخرجات المطلوبة: PULSE، 4–20 mA، Modbus، Sensus Smart Output، رقمية عالية السرعة.
التوريد: البطارية مقابل DC 9–36 V مقابل AC 100–240 V ؛ النسخ الاحتياطي نعم/لا.
مادة القطب (316SS مقابل Hastelloy)، مثبتة على العداد مقابل العرض عن بعد، الكمية، الشحن إلى البلد.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	43144
Brand	Seametrics
Model	iMAG4700
Product type	magmeter
Measuring range	أحجام الأنابيب 2...12 بوصة (14 و 16 بوصة مع مجموعة المحول )؛ السرعة القصوى إلى <span dir="ltr">10 m</span>/ثانية ؛ قطع التدفق المنخفض <span dir="ltr">0.5%</span> من التدفق الأقصى
Accuracy	<span dir="ltr">±0.75%</span> للقراءة (iMAG 4700p / 4700r )؛ <span dir="ltr">±1.0%</span> للقراءة (iMAG 4700 )؛ <span dir="ltr">±0.025%</span> للتدفق الكامل من القطع إلى <span dir="ltr">10 m</span>/s
Output signal	قياس النبض (قياسي )؛ <span dir="ltr">4–20 mA</span> اختياري (قياسي على 4700 بكسل )؛ Modbus اختياري ؛ Sensus Smart Output اختياري ؛ رقمي عالي السرعة اختياري
Supply voltage	البطارية (4700 )؛ DC <span dir="ltr">9–36 V</span>dc @ <span dir="ltr">250 mA</span> max /<span dir="ltr">30 mA</span> avg ؛ AC <span dir="ltr">100–240 V</span>ac 50/<span dir="ltr">60 Hz</span> 0.12 A (4700r/4700p )؛ خيارات النسخ الاحتياطي للبطارية
Process connection	مشفه (نمط ANSI <span dir="ltr">150 lb</span> F1 ؛ خيار US8 )؛ هيكل فولاذي ملحوم مغلف بالإيبوكسي
Wetted materials	بطانة من البولي يوريثين/نوريل ؛ أقطاب كهربائية 316SS قياسية / Hastelloy اختيارية
Housing material	هيكل فولاذي ملحوم مطلي بالإيبوكسي ؛ شاشة مثبتة على متر أو عن بعد
IP rating	<span dir="ltr">IP68</span> / NEMA 6P / CSA 6P (<span dir="ltr">10 ft</span> / <span dir="ltr">3 m</span> الغمر المستمر)
Media temperature	تشغيل 10 to <span dir="ltr">140 °F</span> (-12 to <span dir="ltr">60 °C</span>)
Process pressure	<span dir="ltr">150 psi</span> (<span dir="ltr">10.3 bar</span>) ضغط الخط
Communication	Modbus (اختياري )؛ Sensus Smart Output (اختياري)
Display	مؤشر المعدل/الإجمالي المثبت على العداد أو عن بعد ؛ مجاميع ثنائية الاتجاه
Approvals	CE; NSF/ANSI 61; CSA/CUS
Notes	المواصفات من Seametrics LT-14692r2.9 (2026-01-09). درجة الحرارة المحيطة غير مملوءة في بيانات المنتج المحددة.

الأسئلة الشائعة

Q: ما هو iMAG 4700 variant الذي أحتاجه ؟ A: تختلف الدقة والطاقة: ±1.0% rdg على iMAG 4700 (البطارية )؛ ±0.75% على 4700p/4700r مع خيارات AC/DC ؛ 4–20 mA قياسي على 4700p. اذكر احتياجات الدقة والطاقة والإخراج في طلب عرض الأسعار.

Q: هل موصلية السوائل شرط ؟ A: تحتاج مقاييس المغنطيسية إلى سائل موصل. أرسل نوع السائل والموصلية التقريبية مع حجم الأنبوب وتدفقه حتى نتمكن من التأكد من ملاءمته.

Q: ما هي الموافقات التي تنطبق ؟ A: CE، NSF/ANSI 61، CSA/CUS لكل ورقة بيانات. يغطي IP68/ NEMA 6P /CSA 6P الغمر المستمر إلى 10 ft / 3 m.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: حجم الأنبوب، التدفق، المتغير، المخرجات، الإمداد، مادة القطب، حامل العرض، الكمية. متوافق مع الأنظمة التي تستخدم Seametrics iMAG4700 إذا كنت بحاجة إلى فحص سريع — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Pipe sizes 2…12 in (14 & 16 in with adapter kit); max velocity to 10 m/s; low-flow cutoff 0.5% of max flow
Accuracy	±0.75% of reading (iMAG 4700p / 4700r); ±1.0% of reading (iMAG 4700); ±0.025% of full-scale flow from cutoff to 10 m/s
Output	Pulse scaled (standard); 4–20 mA optional (std on 4700p); Modbus optional; Sensus Smart Output optional; high-speed digital optional
Supply	Battery (4700); DC 9–36 Vdc @ 250 mA max / 30 mA avg; AC 100–240 Vac 50/60 Hz 0.12 A (4700r/4700p); battery backup options
Process connection	Flanged (ANSI 150 lb pattern F1; US8 option); epoxy-coated welded steel body
Wetted parts	Liner polyurethane/Noryl; electrodes 316SS standard / Hastelloy optional
Housing	Welded steel epoxy-coated body; meter-mounted or remote display
Protection	IP68 / NEMA 6P / CSA 6P (10 ft / 3 m continuous submersion)
Media temperature	Operating 10 to 140 °F (−12 to 60 °C)
Display	Meter-mounted or remote rate/total indicator; bidirectional totals
Communication	Modbus (optional); Sensus Smart Output (optional)
Approvals	CE; NSF/ANSI 61; CSA/CUS
Notes	Specs from Seametrics LT-14692r2.9 (2026-01-09).
Process Pressure	150 psi (10.3 bar) line pressure
