Extech

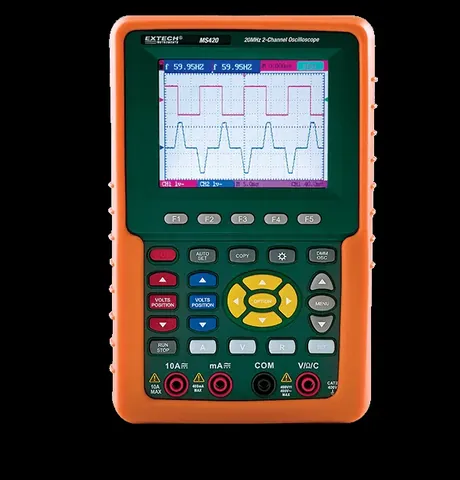

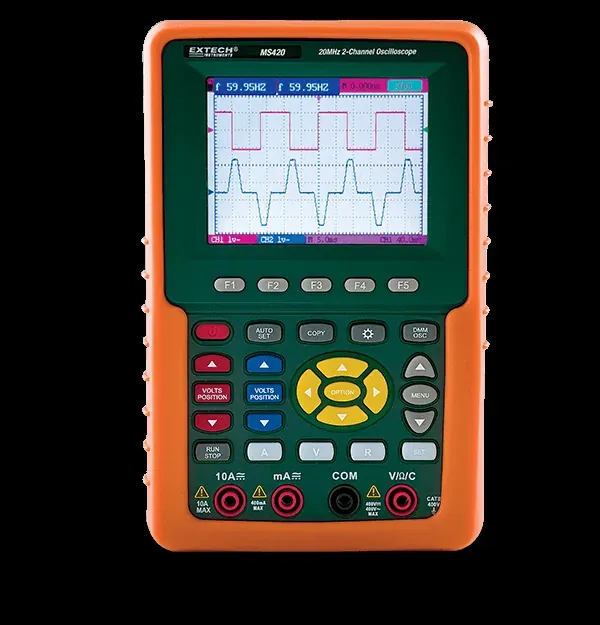

Extech MS420 20MHz 2-Channel Digital Oscilloscope
السعر عند الطلب
بدون دفع عبر الإنترنت · أضف بنودًا إلى قائمة طلب العرض
تنزيل ورقة المواصفات PDF
طلب العرض يحمل بنود قائمة المواد فقط. أرسل لعرض هندسي.
المعاملات الرئيسية
Display
3.8 in (96–97 mm) color LCD; 320×240 pixels
Bandwidth
20 MHz
Real Time Sample Rate
100 MS/s
Channels
2
Record Length
6K points per channel
Risetime
17.5 ns
| المعامل | القيمة |
|---|---|
| Display | 3.8 in (96–97 mm) color LCD; 320×240 pixels |
| Bandwidth | 20 MHz |
| Real Time Sample Rate | 100 MS/s |
| Channels | 2 |
| Record Length | 6K points per channel |
| Risetime | 17.5 ns |
| Glitch Capture | 50 ns peak detect |
| Vertical Sensitivity | 5 mV to 5 V/div; 8-bit resolution |
| Timebase Range | 5 ns to 5 s/div |
| Trigger Modes | Free Run, Single Shot, Edge, Video; source CH1/CH2; AC/DC coupling |
| Input Impedance | 1 MΩ / 20 pF |
| Functions | Auto-set, XY, FFT, waveform math (+−×÷), average, persistence, store/recall 4 screens |
| Interface | USB with Windows software for waveform transfer |
| Safety | CAT II rated handheld scope with DMM functions |
