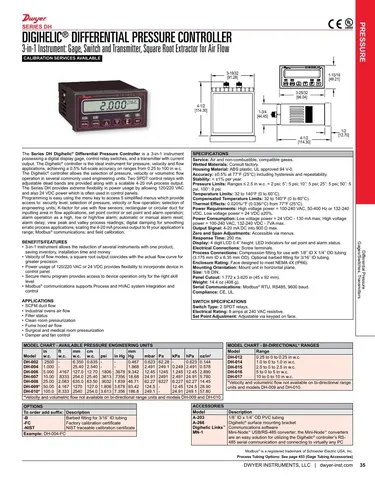

جهاز التحكم في الضغط التفاضلي Dwyer Digihelic Series DH

يناسب التدفئة والتهوية وتكييف الهواء ولوحات المعالجة النظيفة التي تحتاج إلى 1/8 DIN 3 — in -1 Digihelic — gage + مفاتيح مزدوجة + جهاز إرسال — بدقة ±0.5%، 4–20 mA قابل للتطوير، مرحلين SPDT، و Modbus RTU، وليس مقياس Magnehelic فقط.

المزايا الرئيسية

3 في 1 ديجيهيليك — مقياس الضغط التفاضلي، ومفاتيح نقطة الضبط المزدوجة، وجهاز الإرسال في وحدة تحكم واحدة 1/8 DIN.
النطاقات — أحادي الاتجاه 0.25–100 بوصة مرحاض وثنائي الاتجاه ±0.25...±10 بوصة مرحاض (مخطط DH - 002…017 الطراز )؛ وحدات هندسة الضغط / السرعة / التدفق.
الدقة — ±0.5% في 77 °F (25 °C) بما في ذلك التباطؤ والتكرار (بعد الإحماء لمدة ساعة واحدة).
I/O — 4–20 mA قابلة للتحجيم DC إلى 900 Ω كحد أقصى ؛ 2× SPDT مرحلات 8 A @ 240 VAC ؛ Modbus RTU RS -485 9600 باود.
اللوحة / الطاقة — وجه مصمم لتلبية NEMA 4X (IP66 )؛ 100–240 VAC/ 132–240 VDC أو 24 VDC ±20% ؛ فتحة 1.772 × 3.620 بوصة (45 × 92 mm).

تطبيقات نموذجية

فلتر التدفئة والتهوية وتكييف الهواء والتحكم في الضغط التفاضلي للغرفة مع نقاط ضبط المرحل المزدوج.
مؤشر DP للغرفة النظيفة أو العازل بالإضافة إلى 4–20 mA لنظام إدارة المباني.
إشارة سرعة المروحة/القناة أو التدفق عند استخدام وحدات هندسة السرعة/التدفق الرقمية.
ترقيات اللوحة التي تستبدل المقياس المنفصل + المفتاح + جهاز الإرسال بوحدة تحكم DH واحدة.

دليل الاختيار

رمز النطاق — اختر DH -002...017 من مخطط OEM (0.25–100 في مرحاض أحادي أو ±0.25...±10 في مرحاض ثنائي الاتجاه) قبل طلب عرض الأسعار.
الوحدة النهرية — الضغط أو السرعة أو التدفق — حدد وحدات العرض التي تستخدمها الحلقة.
المرافق المتاحة — الجهد العالي 100–240 VAC (50–400 Hz) / 132–240 VDC مقابل الجهد المنخفض 24 VDC ±20%.
المخرجات — قم بتأكيد الحاجة إلى تحجيم 4–20 mA، كل من مرحلات SPDT، و/أو Modbus RTU RS -485.
أدوات التثبيت — ضغط لـ 1/8 بوصة داخل القطر الداخلي × 1/4 بوصة في أنابيب القطر الخارجي ؛ شوكة -B اختيارية لـ 3/16 بوصة داخل القطر الداخلي ؛ حامل أفقي 1/8 DIN.

أخطاء شائعة

الطلب بدون رمز نطاق DH — الدقة والامتداد محددان بنموذج الرسم البياني.
توقع التركيب الرأسي — تركيب OEM هو تثبيت لوحة أفقي 1/8 DIN.
تخطي الإحماء لمدة ساعة واحدة عند التحقق من ادعاء دقة ±0.5%.
الخلط بين سلسلة DH Digihelic مع Digihelic II (DHII) — تأكيد السلسلة قبل طلب عرض الأسعار.

متى تطلب عرض سعر / ماذا تخبرنا

النطاق التفاضلي (في w.c.)، أحادي مقابل ثنائي الاتجاه، ووحدات الضغط/السرعة/التدفق.
توريد (100–240 VAC / 132–240 VDC مقابل 24 VDC)، مرحل + احتياجات 4–20 mA + Modbus.
تفضيل التركيب (الضغط مقابل -B barb)، والكمية، والشحن إلى، وأي حاجة إلى شهادة مصنع/NIST.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	44319
Brand	Dwyer Instruments
Model	DH Digihelic
Product type	differentialpressurecontroller
Measuring range	تفاضلي 0.25–100 بوصة مرحاض أحادي الاتجاه وثنائي الاتجاه ±0.25...±10 بوصة مرحاض (مخطط DH - 002…017 الطراز )؛ وحدات هندسة الضغط/السرعة/التدفق
Accuracy	<span dir="ltr">±0.5%</span> في <span dir="ltr">77 °F</span> (<span dir="ltr">25 °C</span>) بما في ذلك التباطؤ والتكرار (بعد الإحماء لمدة ساعة واحدة)
Output signal	<span dir="ltr">4–20 mA</span> قابلة للتحجيم DC إلى <span dir="ltr">900 Ω</span> كحد أقصى ؛ 2× SPDT مرحلات 8 أمبير @ <span dir="ltr">240 VAC</span> ؛ Modbus RTU RS -485 9600 باود
Supply voltage	الجهد العالي <span dir="ltr">100–240 VAC</span> <span dir="ltr">50–400 Hz</span> أو <span dir="ltr">132–240 VDC</span> ؛ الجهد المنخفض <span dir="ltr">24 VDC</span> <span dir="ltr">±20%</span>
IP / enclosure	وجه مصمم لتلبية NEMA 4X (<span dir="ltr">IP66</span>)
Ambient temperature	32 to <span dir="ltr">140 °F</span> (0 to <span dir="ltr">60 °C</span>)
Sensor type	جهاز تحكم بالضغط التفاضلي 3 في 1 ديجيهيلي (مقياس + مفاتيح + جهاز إرسال)
Display	شاشة LCD مكونة من 4 أرقام بارتفاع 0.4 ؛ مؤشرات LED لنقطة الضبط/الإنذار
Mounting	1/8 حامل لوحة DIN ؛ فتحة 1.772 × 3.620 بوصة (45 × <span dir="ltr">92 m</span>m )؛ مستوى أفقي
Process connection	وصلة ضغط لـ 1/8 بوصة داخل القطر الداخلي × 1/4 بوصة في أنبوب القطر الخارجي ؛ شوكة اختيارية لـ 3/16 بوصة داخل القطر الداخلي
Weight	14.4 oz (408 g)
Approvals	UL مدرج ؛ cUL ؛ CE

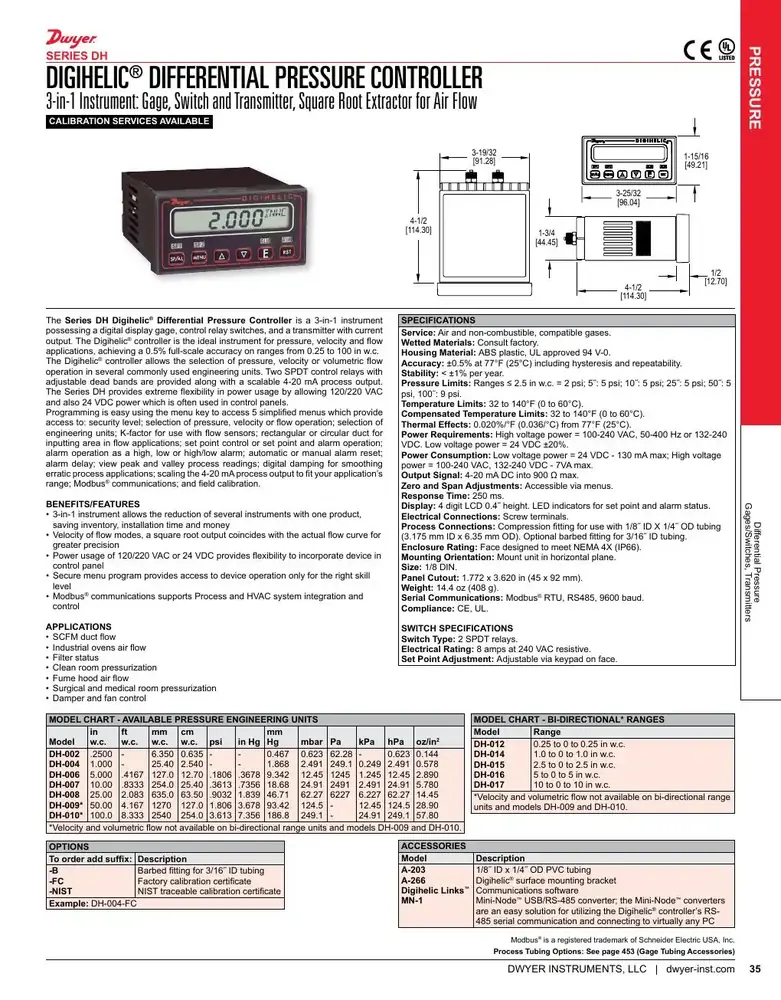

Notes	سلسلة DH Digihelic catalog sheet + Bulletin B -32 IOM على assets.dwyeromega.com.

المستندات

الأسئلة الشائعة

Q: ماذا يعني "3 في 1" على Digihelic DH ؟ A: تجمع إحدى الأدوات بين مؤشر الضغط التفاضلي ومرحلي نقطة الضبط SPDT وجهاز إرسال 4–20 mA قابل للتطوير (بالإضافة إلى Modbus RTU).

Q: ما هو النطاق الذي أطلبه ؟ A: استخدم مخطط OEM DH -002...017 لـ 0.25–100 في مرحاض أحادي الاتجاه أو ±0.25...±10 في مرحاض ثنائي الاتجاه — اذكر الرمز أو النطاق في طلب عرض الأسعار.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: النطاق، العرض، المخرجات، التركيبات، الكمية، الشحن إلى. متوافق مع الأنظمة التي تستخدم Dwyer Digihelic Series DH — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Differential 0.25–100 in w.c. unidirectional and bi-directional ±0.25…±10 in w.c. (DH-002…017 model chart); pressure/velocity/flow engineering units
Accuracy	±0.5% at 77 °F (25 °C) including hysteresis and repeatability (after 1 hour warm-up)
Output	Scalable 4–20 mA DC into 900 Ω max; 2× SPDT relays 8 A @ 240 VAC; Modbus RTU RS-485 9600 baud
Supply	High voltage 100–240 VAC 50–400 Hz or 132–240 VDC; low voltage 24 VDC ±20%
Process connection	Compression fitting for 1/8 in ID × 1/4 in OD tubing; optional barb for 3/16 in ID
Protection	Face designed to meet NEMA 4X (IP66)
Ambient temperature	32 to 140 °F (0 to 60 °C)
Display	4-digit LCD 0.4 in height; LED set-point/alarm indicators
Approvals	UL Listed; cUL; CE
Mounting	1/8 DIN panel mount; cutout 1.772 × 3.620 in (45 × 92 mm); horizontal plane
Sensor type	3-in-1 Digihelic differential pressure controller (gage + switches + transmitter)
Notes	Series DH Digihelic catalog sheet + Bulletin B-32 IOM on assets.dwyeromega.com.
Weight	14.4 oz (408 g)
