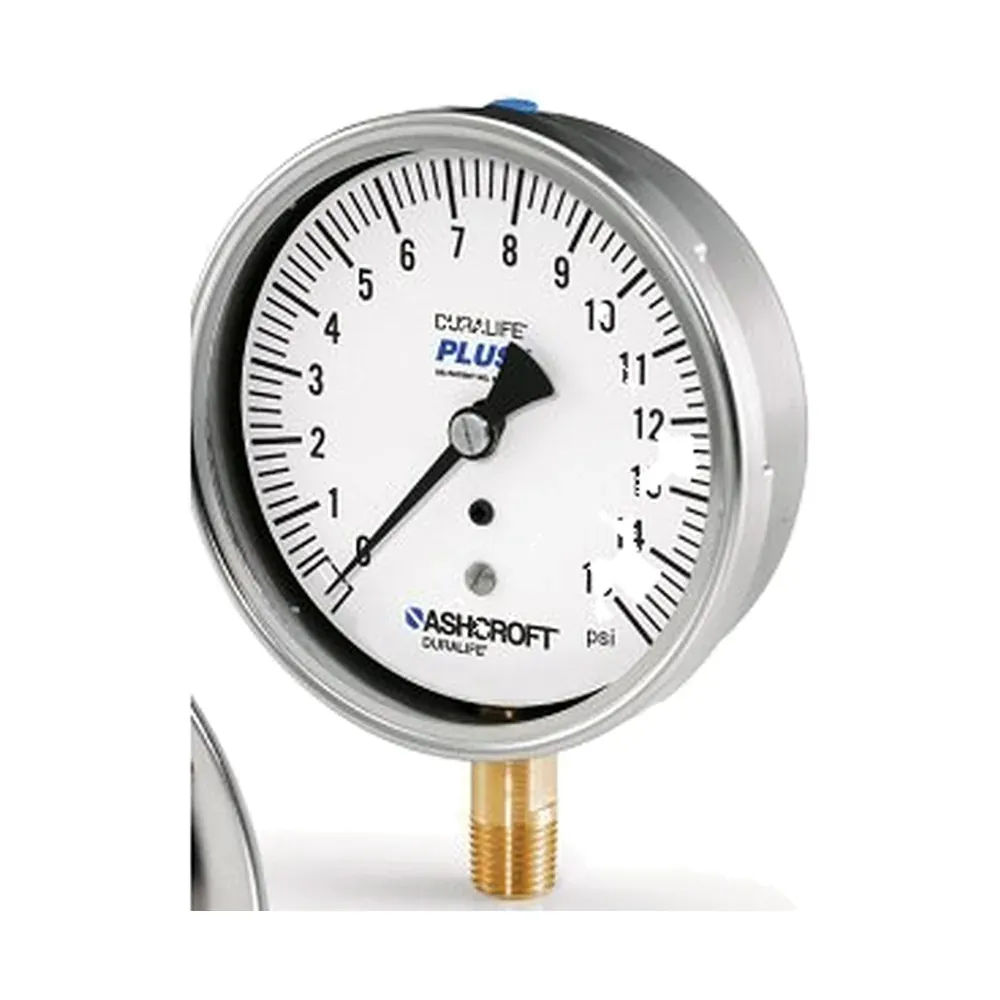

Ashcroft 1009 مقياس ضغط من الفولاذ المقاوم للصدأ

يناسب الإشارة الميكانيكية المحلية للضغط حيث تحتاج هيكلاً من الفولاذ المقاوم للصدأ مقاس 2½″ أو 3½″، وبناء أنبوب Bourdon، وقرصاً جافاً أو مملوءاً بسائل — دون إشارة خرج كهربائية.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

عائلة الأنبوب / الوصلة — AW: فراغ، مركّب، حتى 1,000 psi؛ SW: فراغ، مركّب حتى 15,000 psi. يستخدم SW أنبوب Bourdon 316 SS ووصلة عملية 316L SS؛ AW يستخدم أنبوب 316 SS مع وصلة ألومنيوم/برونز.
الدقة — ±1% من المدى جاف (ASME B40.100 Grade 1A)؛ ±1.5% من المدى مع ملء سائل. قرّر جاف مقابل مملوء قبل أن تعرض الدقة على المصنع.
حجم القرص — 2½″ أو 3½″، أرقام سوداء على أبيض.
وصلة العملية — ¼ NPT Male، ½ NPT Male (SW)، ⅛ NPT Male وأحجام أخرى مدرجة؛ المواضع: سفلي / سفلي خلفي / علوي / الساعة 3 / الساعة 9.
الهيكل / الحلقة — هيكل/حلقة 304 SS (اختياري 316L SS على SW).
الملء — جاف، غليسرين (الملء السائل القياسي)، سيليكون أو Halocarbon. اختيار الملء يحدد حدود الوسط والمحيطة.
درجة حرارة الوسط — جاف −40…121 °C عملية؛ PLUS! −40…93 °C؛ ملء غليسرين/سيليكون/halocarbon حسب جدول ورقة المواصفات.
درجة الحرارة المحيطة — جاف −40…93 °C؛ PLUS! −40…66 °C؛ غليسرين −7…66 °C؛ سيليكون/halocarbon −40…66 °C.
الدخول — IP65 (سدادة مغلقة)، IP54 (سدادة مهوّاة)؛ NEMA 4X (سدادة مغلقة).
التركيب — U-clamp أو شفة أمامية أو شفة خلفية.
الاعتمادات (ورقة المواصفات) — RoHS، CRN، CE، NSF-61.

أخطاء شائعة / مطبات

طلب أجزاء مبللة AW لخدمة أكّالة أو عالية الضغط تحتاج SW (وصلة 316L، حتى 15,000 psi).
تحديد دقة Grade 1A على مقياس مملوء بسائل — دقة المملوء ±1.5% من المدى.
ترك سدادة التهوية مغلقة في الخارج عندما يحتاج التكثف/تراكم الضغط تهوية — تنخفض IP من IP65 (مغلقة) إلى IP54 (مهوّاة).
تجاهل حدود الملء مقابل المحيطة (مثل غليسرين −7…66 °C محيطة) في غرف باردة أو حارة.
توقع أرقام الضغط الزائد / ضغط الانفجار من ورقة مواصفات 2½/3½ — تلك الورقة لا تنشرها؛ اسأل إن كانت خدمتك تحتاج هامش ضغط زائد معلن.
الخلط بين عائلة 2½/3½ هذه وأوراق مواصفات 4½/6 المنفصلة للأقراص الأكبر.

متى تطلب عرض سعر / ماذا تخبرنا

النطاق (فراغ / مركّب / ضغط) والوحدات؛ AW مقابل SW.
الوسط ودرجة حرارة العملية وجاف مقابل ملء سائل (غليسرين / سيليكون / Halocarbon).
حجم القرص (2½″ أو 3½″) وحجم / موضع الوصلة.
التركيب (U-clamp / شفة أمامية / شفة خلفية) وتفضيل مادة الهيكل.
حاجة IP / NEMA وأي علامة CRN / NSF-61 / CE مطلوبة والكمية وبلد الشحن.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	30751
Brand	Ashcroft
Model	1009
Product type	gauge
Pressure type	gauge
Measuring range	AW: فراغ، مركّب، حتى <span dir="ltr">1,000 psi</span>؛ SW: فراغ، مركّب حتى <span dir="ltr">15,000 psi</span>
Range unit	psi
Accuracy	<span dir="ltr">±1%</span> من المدى جاف (<span dir="ltr">ASME B40.100 Grade 1A</span>)؛ <span dir="ltr">±1.5%</span> من المدى مع ملء سائل
Output signal	لا يوجد (قرص ميكانيكي)
Process connection	<span dir="ltr">¼ NPT Male</span>، <span dir="ltr">½ NPT Male</span> (SW)، <span dir="ltr">⅛ NPT Male</span> وأحجام أخرى مدرجة؛ سفلي / سفلي خلفي / علوي / الساعة 3 / الساعة 9
Wetted materials	SW: أنبوب Bourdon <span dir="ltr">316 SS</span>، وصلة عملية <span dir="ltr">316L SS</span>؛ AW: أنبوب Bourdon <span dir="ltr">316 SS</span>، وصلة ألومنيوم/برونز
Housing material	هيكل/حلقة <span dir="ltr">304 SS</span> (اختياري <span dir="ltr">316L SS</span> على SW)
IP rating	<span dir="ltr">IP65</span> (سدادة مغلقة)، <span dir="ltr">IP54</span> (سدادة مهوّاة)؛ <span dir="ltr">NEMA 4X</span> (سدادة مغلقة)
Media temperature	جاف <span dir="ltr">−40…121 °C</span> عملية؛ PLUS! <span dir="ltr">−40…93 °C</span>؛ ملء غليسرين/سيليكون/halocarbon حسب جدول ورقة المواصفات
Ambient temperature	جاف <span dir="ltr">−40…93 °C</span>؛ PLUS! <span dir="ltr">−40…66 °C</span>؛ غليسرين <span dir="ltr">−7…66 °C</span>؛ سيليكون/halocarbon <span dir="ltr">−40…66 °C</span>
Display	قرص <span dir="ltr">2½″</span> أو <span dir="ltr">3½″</span>، أرقام سوداء على أبيض
Approvals	RoHS؛ CRN؛ CE؛ NSF-61
Fill fluid	جاف، غليسرين (الملء السائل القياسي)، سيليكون أو Halocarbon
Mounting	U-clamp أو شفة أمامية أو شفة خلفية
Notes	ورقة مواصفات <span dir="ltr">2½/3½</span> بلا أرقام ضغط زائد/انفجار. للعائلة أيضاً أحجام <span dir="ltr">4½/6</span> على أوراق مواصفات منفصلة.

الأسئلة الشائعة

Q: AW أم SW — أيهما أطلب؟ A: استخدم SW عندما تحتاج وصلة عملية 316L ونطاقات فوق 1,000 psi (حتى 15,000 psi). يتوقف AW عند 1,000 psi ويستخدم وصلة ألومنيوم/برونز مع أنبوب Bourdon 316 SS.

Q: جاف أم مملوء بسائل؟ A: الجاف يعطي ±1% من المدى (Grade 1A). الملء السائل (غليسرين قياسي؛ خيارات سيليكون أو Halocarbon) للتخميد من الاهتزاز / النبض لكن الدقة تصبح ±1.5% من المدى. الملء يغيّر أيضاً حدود المحيطة.

Q: هل تعطي ورقة المواصفات ضغطاً زائداً أو ضغط انفجار؟ A: ليس على ورقة 2½/3½. إن احتاجت خدمتك هامش ضغط زائد معلن، اذكر ذلك في طلب عرض السعر لنتحقق من الخيارات أو طراز بديل.

Q: ماذا أرسل لعرض سعر؟ A: النطاق و AW/SW، الوسط ودرجة الحرارة، حجم القرص، حجم/موضع الوصلة، الملء، التركيب، العلامات المطلوبة (CRN، NSF-61، CE)، الكمية. متوافق مع أنظمة تستخدم Ashcroft 1009 إن احتجت فحص استبدال مباشر — لا ندّعي صفة موزع معتمد.

المعامل	القيمة
Measuring range	AW: vacuum, compound, to 1,000 psi; SW: vacuum, compound to 15,000 psi
Accuracy	±1% of span dry (ASME B40.100 Grade 1A); ±1.5% of span liquid filled
Accuracy % FS	1
Output	none (mechanical dial)
Process connection	¼ NPT Male, ½ NPT Male (SW), ⅛ NPT Male and other sizes listed; lower / lower back / top / 3 o'clock / 9 o'clock
Wetted parts	SW: 316 SS Bourdon tube, 316L SS process connection; AW: 316 SS Bourdon tube, aluminum/bronze process connection
Housing	304 SS case/ring (optional 316L SS case/ring on SW)
Protection	IP65 (plug closed), IP54 (plug vented); NEMA 4X (plug closed)
Media temperature	Dry −40…121 °C process; PLUS! −40…93 °C; glycerin/silicone/halocarbon fills per datasheet table
Ambient temperature	Dry −40…93 °C; PLUS! −40…66 °C; glycerin fill −7…66 °C; silicone/halocarbon −40…66 °C
Pressure type	gauge
Display	2½" or 3½" dial, black figures on white
Approvals	RoHS; CRN; CE; NSF-61
Fill fluid	Dry, glycerin (std liquid fill), silicone, or Halocarbon options
Mounting	U-clamp, front flange, or back flange
Notes	2½/3½ datasheet has no overpressure/burst figures. Family also has 4½/6 sizes on separate datasheets.
