NOSHOK

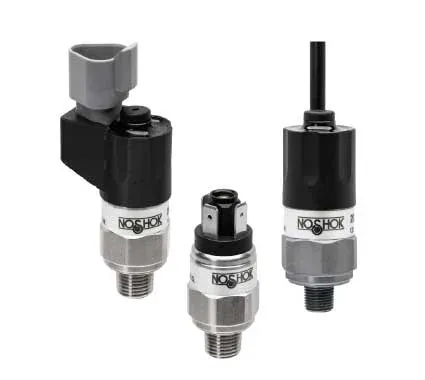

مفتاح ضغط مدمج NOSHOK 200 Series
السعر عند الطلب
بدون دفع عبر الإنترنت · أضف بنودًا إلى قائمة طلب العرض
مفتاح ضغط SPST/SPDT ميكانيكي مدمج من سلسلة NOSHOK 200. ~3–30 إلى <span dir="ltr">435–4,640 psi</span>g. طلب عرض أسعار + مساعدة في الاختيار.
تنزيل ورقة المواصفات PDF
طلب العرض يحمل بنود قائمة المواد فقط. أرسل لعرض هندسي.
المعاملات الرئيسية
Type
NOSHOK 200 Series mechanical compact SPST/SPDT pressure switch (200L/200M/200H)
Ranges
Switch adjustment ranges from about 3-30 psig through 435-4,640 psig depending on model
Contacts
SPST or SPDT snap-action switch with solid silver contacts; optional gold plating
Electrical
Contact rating 5 A at 125/250 Vac or 5 A at 12/24 Vdc
Repeatability
Maximum about ±2% of full scale at room temperature
Hysteresis
About 2 psi + 5-10% of set point
يناسب المكونات الهيدروليكية، والهواء المضغوط، والمضخة/الضاغط، والخزان، وكشف التسرب، وحلقات إدارة المياه التي تحتاج إلى مفتاح ضغط SPST/SPDT ميكانيكي مدمج (200L/200M/200H) مع نطاقات قابلة للتعديل من حوالي <span dir="ltr">3–30 psi</span>g إلى <span dir="ltr">435–4,640 psi</span>g.
المزايا الرئيسية
- أشرطة عريضة قابلة للتعديل — حول <span dir="ltr">3–30 psi</span>g من خلال <span dir="ltr">435–4,640 psi</span>g بمقدار 200 لتر/200M/200 ساعة.
- SPST أو SPDT — ملامسات فضية ذات حركة سريعة ؛ طلاء ذهبي اختياري.
- 5 فصل دراسي — 5 أ عند 125/<span dir="ltr">250 V</span>ac أو 5 أ عند 12/<span dir="ltr">24 V</span>dc.
- عدد عمليات الشحن — حول >9M /> 2M/> دورات تحميل 1M (200 لتر /200M / 200 ساعة).
التطبيقات النموذجية
- تبديل نقطة الضبط الهيدروليكية والهوائية.
- مراقبة المضخة والضاغط والخزان.
- تعشيقات الكشف عن التسرب وإدارة المياه.
نقاط الاختيار (ثبّتها قبل طلب عرض السعر)
- النطاقات — من <span dir="ltr">3–30 psi</span>g إلى <span dir="ltr">435–4,640 psi</span>g اعتمادًا على الطراز (200 لتر/200M/200 ساعة).
- العدسات اللاصقة — SPST أو SPDT SNAP - ACTION ؛ فضي خالص ؛ طلاء ذهبي اختياري.
- الأعمال الكهربائية — 5 أ عند 125/<span dir="ltr">250 V</span>ac أو 5 أ عند 12/<span dir="ltr">24 V</span>dc.
- معدل التكرار — الحد الأقصى حوالي <span dir="ltr">±2%</span> من المقياس الكامل في درجة حرارة الغرفة.
- تخلف، فشل التواقت — حول <span dir="ltr">2 psi</span> + <span dir="ltr">5–10%</span> من نقطة الضبط.
- الأجزاء المبللة — النيكل والزنك مع الحجاب الحاجز المعياري NBR ؛ المكبس: مانع تسرب ديناميكي PTFE + حلقة O ثابتة NBR.
- عمر الكرسي — حول >9M /> 2M/> دورات تحميل 1M (200 لتر /200M / 200 ساعة).
الأخطاء الشائعة
- ترتيب "سلسلة 200" بدون 200 لتر مقابل 200M مقابل 200 ساعة — يختلف نطاق الضبط وعمر الدورة.
- تجاهل التباطؤ (حوالي <span dir="ltr">2 psi</span> + <span dir="ltr">5–10%</span> من نقطة الضبط) عندما تحتاج العملية إلى نطاق ميت محكم.
- تحديد نقاط التلامس الذهبية دون ذكر واجب التبديل منخفض المستوى.
- خلط الحجاب الحاجز مقابل الإنشاءات المبللة بالمكبس دون التحقق من توافق الوسائط (NBR / PTFE).
متى تطلب عرض سعر / ماذا تخبرنا
- 200 لتر / 200M / 200 ساعة ونطاق نقطة الضبط القابل للتعديل المطلوب (رطل لكل بوصة مربعة).
- SPST مقابل SPDT، تلامسات الفضة مقابل الذهب، والحمل (Vac/Vdc).
- الوسائط، توصيل العملية، الكمية، الشحن إلى البلد.
طلب عرض سعر · الحصول على مساعدة الاختيار
المواصفات
| Spec | Value |
|---|---|
| SKU | 48595 |
| Brand | NOSHOK |
| Model | 200 Series |
| Product type | mechanicalpressureswitch |
| Ranges | حول <span dir="ltr">3–30 psi</span>g حتى <span dir="ltr">435–4,640 psi</span>g اعتمادًا على الطراز (200 لتر/200M/200 ساعة) |
| Contacts | SPST أو SPDT SNAP - ACTION ؛ فضة صلبة ؛ طلاء ذهبي اختياري |
| Electrical | 5 A at 125/<span dir="ltr">250 V</span>ac or 5 A at 12/<span dir="ltr">24 V</span>dc |
| Repeatability | الحد الأقصى حوالي <span dir="ltr">±2%</span> من المقياس الكامل في درجة حرارة الغرفة |
| Hysteresis | حول <span dir="ltr">2 psi</span> + <span dir="ltr">5–10%</span> من نقطة الضبط |
| Wetted parts | الزنك والنيكل مع غشاء NBR قياسي ؛ المكبس: مانع تسرب ديناميكي PTFE + حلقة O ثابتة NBR |
| Service life | حول >9M /> 2M/> دورات تحميل 1M (200 لتر /200M / 200 ساعة) |
| Applications | المكونات الهيدروليكية/الهوائية ؛ المضخات/الضواغط ؛ مراقبة الخزانات ؛ الكشف عن التسرب ؛ إدارة المياه |
| Notes | المواصفات من NOSHOK 200 Series Mechanical Compact SPDT ورقة بيانات مفاتيح الضغط (noshok.com). |
الوثائق
الأسئلة الشائعة
Q: 200 لتر مقابل 200M مقابل 200 ساعة ؟ A: يختلف نطاق التعديل وعمر دورة الحمل المقدر (حوالي > 9M /> 2M />1M). قم بمطابقة شريط نقطة الضبط أولاً.
Q: ما هو تقييم الاتصال المدرج ؟ A: 5 أ عند 125/<span dir="ltr">250 V</span>ac أو 5 أ عند 12/<span dir="ltr">24 V</span>dc ؛ SPST أو SPDT مع ملامسات فضية (ذهبية اختيارية).
Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: L/M/H، نطاق نقطة الضبط، نموذج الاتصال، الوسائط/الاتصال، الكمية. متوافق مع الأنظمة التي تستخدم NOSHOK 200 Series — نحن لا ندعي حالة الوكيل المعتمد.
Links
| المعامل | القيمة |
|---|---|
| Type | NOSHOK 200 Series mechanical compact SPST/SPDT pressure switch (200L/200M/200H) |
| Ranges | Switch adjustment ranges from about 3-30 psig through 435-4,640 psig depending on model |
| Contacts | SPST or SPDT snap-action switch with solid silver contacts; optional gold plating |
| Electrical | Contact rating 5 A at 125/250 Vac or 5 A at 12/24 Vdc |
| Repeatability | Maximum about ±2% of full scale at room temperature |
| Hysteresis | About 2 psi + 5-10% of set point |
| Wetted Parts | Standard zinc-nickel with NBR diaphragm; piston types use PTFE dynamic seal with NBR static O-ring |
| Service Life | About >9M / >2M / >1M load cycles for 200L / 200M / 200H respectively |
| Applications | Hydraulics and pneumatics, pumps and compressors, tank monitoring, leak detection, water management |
| Document | NOSHOK 200 Series Mechanical Compact SPDT Pressure Switches datasheet (noshok.com) |
