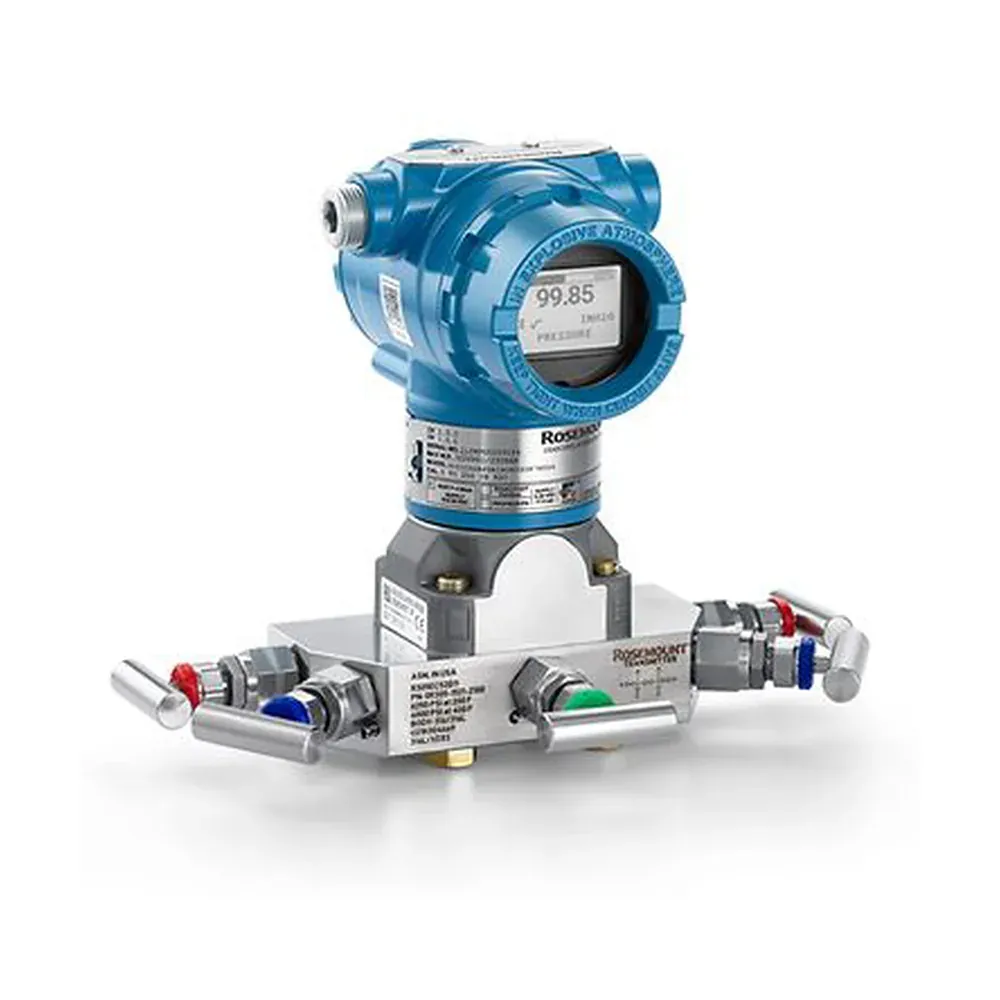

ترانسمتر ضغط Rosemount 3051C

يناسب قياس DP أو GAGE أو القياس المطلق المستمر على حلقات العملية التي تحتاج إلى حامل شفة مشترك المستوى وإخراج 4–20 mA HART قابل للتكوين (أو Fieldbus / PROFIBUS /WirelessHART).

المزايا الرئيسية

المستوى المزدوج DP/GAGE/ABSOLUTE — رموز النطاق من DP −3...+3 inH2O إلى −2000...+ 2000 psi ؛ المقياس والخيارات المطلقة حسب الرمز.
الدقة المرجعية — ±0.04% من الامتداد على النطاقات 2–4 (النطاقات الأخرى المنشورة بشكل مختلف).
اختيار البروتوكول — 4–20 mA HART أو FOUNDATION Fieldbus أو PROFIBUS PA أو WirelessHART أو 1–5 Vdc HART منخفضة الطاقة.
المواد والأختام — غشاء عازل قياسي 316L مع خيارات Alloy C-276 / Alloy 400 / tantalum؛ يتوفر ختم تجميعي / ختم بعيد.

تطبيقات نموذجية

الفتحة والمرشح وحلقات DP المستوية على الشفاه مشتركة المستوى.
المقياس أو ضغط العملية المطلق حيث يفضل المستوى المشترك 3051C على الخط 3051T.
حلقات DCS/PLC التي تحتاج إلى HART أو Fieldbus أو PROFIBUS PA أو WirelessHART مع رموز الطلب SIL/ Ex.

دليل الاختيار

نوع الضغط ورمز النطاق — الفرق −3...+3 inH2O إلى −2000...+2000 psi (النطاقات 0–5 )؛ المقياس −25...+25 inH2O إلى −14.2...+2000 psi ؛ المطلق 0...30 إلى 0…4000 psia. اختر رمز النطاق الذي يغطي نطاقك المعاير، وليس فقط الحد الأقصى للعملية.
الدقة المرجعية — ±0.04% من الامتداد (النطاقات 2–4 )؛ ±0.065% (النطاق 5 )؛ ±0.10% (النطاق 1 )؛ النطاق 0 CD ±0.10% من الامتداد. قم بمطابقة الرمز مع الدقة التي يمكن أن توفرها الحلقة الخاصة بك.
بروتوكول الخرج: — 4–20 mA HART ؛ FOUNDATION Fieldbus ؛ PROFIBUS PA ؛ WirelessHART ؛ الطاقة المنخفضة 1–5 Vdc HART. قم بتأكيد بروتوكول DCS/PLC قبل الطلب.
المرافق المتاحة — 10.5–42.4 Vdc (4–20 mA HART، بدون تحميل )؛ 9.0–32.0 Vdc (Fieldbus/PROFIBUS). تحقق من مقاومة الحلقة وسقوط الحاجز.
اتصال العملية — ¼- 18 NPTعلى مركزين ؛ ½- 14 NPT على مركزينأو مركزين أو مركزين (متحد المستوى / محولات / حواف لكل طلب).
المواد المبللة — عزل الحجاب الحاجز 316L SST (STD )؛ سبيكة C -276، سبيكة 400، تانتالوم، خيارات مطلية بالذهب ؛ شفاه SST / C -276 / سبيكة 400 / مطلي CS. قم بمطابقة كيمياء الوسائط وملء السائل (سيليكون قياسي أو خامل).
العملية / درجة الحرارة المحيطة — ملء السيليكون بشفة مشتركة المستوى -40...+121 °C ؛ شفة تقليدية/مستوية -40...+ 149 °C(تعتمد على التعبئة/الشفة). المحيط -40...+85 °C (مع شاشة -40...+ 80 °C؛ BR5/BR6 أقل).
الإسكان والملكية الفكرية — الألومنيوم أو SST (بوليمر هندسي لللاسلكي). النوع 4X، IP65، IP66، IP68 (رمز المبيت P: NEMA 4X / IP66/67/68).
المداخل الكهربائية — ½- 14 NPT أو G½ أو M20×1.5 قناة.
تصنيف المنطقة — ATEX/IECEx مقاوم للهب، IS، Type n، خيارات DUST (رموز الطلب E8/I1/N1/E7/I7 وما إلى ذلك). الموافقات المنشورة للرموز المطلوبة: SIL 2/3 (IEC 61508)، ATEX، IECEx، FM، CSA، CE.
عرض /خطاب النوايا — اختياري LCD /LCD الرسومية/خطاب النوايا ؛ خيار Bluetooth متاح عن طريق الرمز.
التركيب — شفة مستوية/شفة تقليدية/ أقواس (أنبوب أو لوحة). عن بعد / التجميع إلى مانع التسرب اختياري.

أخطاء شائعة

طلب رمز نطاق يكون URL (الحد الأعلى للنطاق) الخاص به أعلى بكثير من نطاق العمل — فأنت تدفع مقابل التناقص وتفقد الدقة في أسفل المقياس.
تحديد غشاء 316L للوسائط التي تحتاج إلى C -276 أو سبيكة 400 أو التنتالوم — المواد المبللة هي اختيار رمز النموذج، وليس مبادلة الحقل.
بافتراض أن كل مبيت يفي بنفس خط IP/NEMA ؛ يختلف البوليمر اللاسلكي ومبيتات الرمز P — تحقق من رمز الطلب مقابل حدود إيمرسون المنشورة لهذا المبيت.
خلط حدود العرض Fieldbus/PROFIBUS (9.0–32.0 Vdc) مع تصميم حلقة 4–20 mA HART (10.5–42.4 Vdc).
المطالبة بـ SIL أو تغطية المناطق الخطرة دون مطابقة رموز الطلب والشهادات في عرض الأسعار.

متى تطلب عرض سعر / ماذا تخبرنا

نوع الضغط (DP / GAGE /ABSOLUTE) والامتداد المعاير المطلوب + الوحدات.
الوسائط ودرجة حرارة العملية والحشو المفضل (سيليكون أو خامل).
المواد المبللة ووصلة الشفة / العملية.
بروتوكول الإخراج وجهد الإمداد المتاح/حمل الحلقة.
المحيط واحتياجات الملكية الفكرية وعلامات المنطقة الخطرة / SIL مطلوبة.
العرض، التركيب (المستوى المشترك مقابل التقليدي)، الختم عن بعد نعم/لا، الكمية، الشحن إلى البلد.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	24474
Brand	Rosemount
Model	3051C
Product type	transmitter
Pressure type	تفاضلي (الأسرة أيضًا مقياس / مطلق حسب رمز النطاق)
Measuring range	الفرق -3...+<span dir="ltr">3 inH2O</span> إلى -2000...+<span dir="ltr">2000 psi</span> (النطاقات 0–5 )؛ المقياس -25...+<span dir="ltr">25 inH2O</span> إلى -14.2...+<span dir="ltr">2000 psi</span> ؛ المطلق 0...30 إلى <span dir="ltr">0…4000 psi</span>a (حسب رمز النطاق)
Accuracy	<span dir="ltr">±0.04%</span> من الامتداد (النطاقات 2–4 )؛ <span dir="ltr">±0.065%</span> من الامتداد (النطاق 5 )؛ <span dir="ltr">±0.10%</span> من الامتداد (النطاق 1 )؛ النطاق 0 CD <span dir="ltr">±0.10%</span> من الامتداد
Output signal	<span dir="ltr">4–20 mA</span> HART; FOUNDATION Fieldbus; PROFIBUS PA; WirelessHART; منخفض الطاقة <span dir="ltr">1–5 V</span>dc HART
Supply voltage	<span dir="ltr">10.5–42.4 V</span>dc (<span dir="ltr">4–20 mA</span> HART، بدون تحميل )؛ <span dir="ltr">9.0–32.0 V</span>dc (Fieldbus/PROFIBUS)
Process connection	¼- <span dir="ltr">18 NPT</span>على مركزين ؛ ½- <span dir="ltr">14 NPT</span> على مركزينأو مركزين أو مركزين (مستويين/محولات/حواف لكل طلب)
Electrical connection	½- <span dir="ltr">14 NPT</span> أو G½ أو M20×1.5 مدخلات القناة
Wetted materials	عزل الحجاب الحاجز 316L SST (قياسي )؛ سبيكة C -276، سبيكة 400، تانتالوم، خيارات مطلية بالذهب ؛ شفاه SST/C -276/سبيكة 400/مطلي CS
Housing material	الألومنيوم أو SST (بوليمر هندسي لللاسلكي)
IP rating	النوع 4X، <span dir="ltr">IP65</span>، <span dir="ltr">IP66</span>، <span dir="ltr">IP68</span> (رمز المبيت P: NEMA 4X / <span dir="ltr">IP66/67/68</span>)
Media temperature	ملء السيليكون بشفة مشتركة المستوى -40...+<span dir="ltr">121 °C</span> ؛ شفة تقليدية/مستوية -40...+ <span dir="ltr">149 °C</span>(تعتمد على التعبئة/الشفة)
Ambient temperature	−40...+<span dir="ltr">85 °C</span> (مع شاشة −40...+<span dir="ltr">80 °C</span> ؛ خيارات BR5/BR6 أقل)
Display	شاشة LCD اختيارية/شاشة LCD رسومية/خطاب النوايا
Communication	HART; FOUNDATION Fieldbus; PROFIBUS PA; WirelessHART; خيار Bluetooth
Approvals	SIL 2/3 (IEC 61508 )؛ ATEX ؛ IECEx ؛ FM ؛ CSA ؛ CE
Hazardous area	ATEX/IECEx مقاوم للهب، أمان داخلي، Type n، خيارات الغبار (رموز الطلب E8/I1/N1/E7/I7 وما إلى ذلك)
Diaphragm seal	اختياري (تجميع إلى /خيارات مانع التسرب عن بعد)
Fill fluid	سيليكون (قياسي) أو خامل
Mounting	شفة مستوية/شفة تقليدية/ أقواس (أنبوب أو لوحة)
Notes	عائلة قابلة للتكوين ؛ النطاقات والمواد حسب رمز النموذج.

المستندات

Rosemount 3051C ورقة بيانات (PDF)

الأسئلة الشائعة

Q: DP أو GAGE أو مطلق — ما تكوين 3051C الذي أحتاجه ؟ A: طابق مرجع العملية. DP للفتحة/المرشح/المستوى عبر زوج الصنبور ؛ مقياس عندما يرى الجانب المنخفض الغلاف الجوي ؛ مطلق عندما تحتاج إلى الصفر المطلق. تغطي رموز النطاق الثلاثة — اذكر النوع والامتداد في طلب عرض الأسعار.

Q: هل ±0.04% من المدى (سبان) متاح دائمًا ؟ A: ±0.04% من الامتداد ينطبق على النطاقات 2–4. تحتوي النطاقات 1 و 5 و 0 CD على دقة منشورة مختلفة. اقفل رمز النطاق بالدقة التي تحتاجها.

Q: ما هي الموافقات التي يمكنني المطالبة بها على اللوحة ؟ A: فقط تلك المنشورة للرموز المطلوبة: SIL 2/3 (IEC 61508)، ATEX، IECEx، FM، CSA، CE. يتم تحديد نوع حماية المنطقة الخطرة بواسطة رمز الطلب (E8/I1/N1/E7/I7 وما إلى ذلك).

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: نوع الضغط وامتداده، الوسائط ودرجة الحرارة، المواد المبللة، توصيل العملية، البروتوكول والإمداد، فئة IP / المنطقة، العرض والتركيب، الكمية. نحن لا ندعي حالة الوكيل المعتمد — اطلب التوافق مع الأنظمة التي تستخدم Rosemount 3051C إذا كنت بحاجة إلى فحص عند الوصول.

المعامل	القيمة
Measuring range	Differential −3…+3 inH2O to −2000…+2000 psi (ranges 0–5); gage −25…+25 inH2O to −14.2…+2000 psi; absolute 0…30 to 0…4000 psia (by range code)
Accuracy	±0.04% of span (ranges 2–4); ±0.065% of span (range 5); ±0.10% of span (range 1); range 0 CD ±0.10% of span
Accuracy % FS	0.04
Output	4–20 mA HART; FOUNDATION Fieldbus; PROFIBUS PA; WirelessHART; low-power 1–5 Vdc HART
Supply	10.5–42.4 Vdc (4–20 mA HART, no load); 9.0–32.0 Vdc (Fieldbus/PROFIBUS)
Process connection	¼–18 NPT on 2⅛-in centers; ½–14 NPT on 2-, 2⅛-, or 2¼-in centers (coplanar/adapters/flanges per order)
Electrical connection	½–14 NPT, G½, or M20×1.5 conduit entries
Wetted parts	Isolating diaphragm 316L SST (std); Alloy C-276, Alloy 400, tantalum, gold-plated options; flanges SST/C-276/Alloy 400/plated CS
Housing	Aluminum or SST (engineered polymer for wireless)
Protection	Type 4X, IP65, IP66, IP68 (housing code P: NEMA 4X / IP66/67/68)
Media temperature	Silicone fill with coplanar flange −40…+121 °C; traditional/level flange −40…+149 °C
Ambient temperature	−40…+85 °C (with display −40…+80 °C; BR5/BR6 options lower)
Pressure type	differential
Display	Optional LCD / graphical LCD / LOI
Communication	HART; FOUNDATION Fieldbus; PROFIBUS PA; WirelessHART; Bluetooth option
Approvals	SIL 2/3 (IEC 61508); ATEX; IECEx; FM; CSA; CE
Hazardous area	ATEX/IECEx flameproof, intrinsic safety, Type n, dust options (order codes E8/I1/N1/E7/I7 etc.)
Fill fluid	Silicone (std) or inert
Mounting	Coplanar flange / traditional flange / brackets (pipe or panel)
Diaphragm Seal	Optional (assemble-to / remote seal options)
