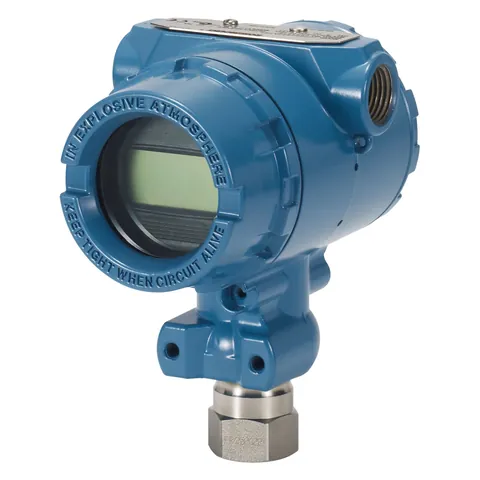

Rosemount 2088 ترانسمتر ضغط

يناسب القياس المطلق أو القياس المستمر على حلقات العملية التي تحتاج إلى جهاز إرسال مدمج في الخط، 4–20 mA HART (أو 1–5 Vdc HART منخفض الطاقة)، وقابلية نطاق تصل إلى 50:1.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

نوع ومدى الضغط — المقياس -14.7…10000 psi ؛ 0…10000 psi المطلق (النطاقات 1–5). اختر النطاق الذي يغطي نطاقك المعاير.
الدقة — ±0.075% من معيار الامتداد المعاير ؛ ±0.065% مع خيار P8 عالي الدقة (إلى خفض 10:1). قابلية النطاق 50:1.
النواتج — 4–20 mA HART (الرمز S )؛ 1–5 Vdc الطاقة المنخفضة HART (الرمز N )؛ HART 5 افتراضي / HART 7 الخيار HR7.
المرافق المتاحة — 10.5–42.4 Vdc بدون تحميل (4–20 mA )؛ 5.8–28 V للطاقة المنخفضة.
اتصال العملية — ½-14 NPT أنثى (قياسي )؛ DIN 16288 G½ ذكر ؛ M20×1.5 male ؛ RC ½ أنثى.
المداخل الكهربائية — مدخل مجرى ½- 14 NPT أو M20 ×1.5 أو G½.
المواد المبللة — 316L SST أو سبيكة C -276 عزل الحجاب الحاجز /وصلة العملية ؛ سيليكون أو ملء خامل.
الضغط الزائد / الاندفاع — الضغط الزائد: النطاق 1 120 psig ؛ النطاقات 2–4 2× URL ؛ النطاق 5 15000 psi. الاندفاع: النطاقات 1–4 11000 psi ؛ النطاق 5 26000 psi.
العملية / درجة الحرارة المحيطة — ملء السيليكون -40...+121 °C ؛ خامل -30...+121 °C (تطبق حدود خدمة التفريغ). المحيط -40...+85 °C (بشاشة LCD -40...+80 °C).
الإسكان والملكية الفكرية — ألومنيوم (منخفض النحاس)، بولي يوريثين مطلي. نيما نوع 4X، IP66، IP68 عند تثبيتها بشكل صحيح.
تصنيف المنطقة — ATEX مقاومة للاشتعال/IS/Type n/الغبار والموافقات المتعددة (E/I/N/K رموز الخيار). الموافقات المدرجة: ATEX، IECEx، FM، CSA، CE.
عرض /خطاب النوايا — شاشة LCD اختيارية قابلة للتكوين بالكامل ؛ خطاب النوايا (M4).
التركيب — مباشرة في الخط ؛ المشعبات المتاحة. موانع تسرب اختيارية عن بعد ؛ التجميع إلى المشعبات.
<g id="Bold">اﻟﻮزن</g> — تقريبًا. خرج 2.44 lb (1.11 kg) يتراوح من 1 إلى 4 ؛ ~ خرج 3 lb (1.4 kg) N أو النطاق 5.

أخطاء شائعة / مطبات

طلب ±0.075% القياسي عندما تحتاج الحلقة إلى الخيار P8 (±0.065% إلى 10:1 ترتيب) — الدقة العالية هي خيار الطلب.
خلط مصدر طاقة منخفض (5.8–28 V) مع تصميم حلقة 4–20 mA HART (10.5–42.4 Vdc بدون تحميل).
تجاهل الضغط الزائد/الاندفاع حسب النطاق (النطاق 1 الضغط الزائد فقط 120 psig ؛ النطاق 5 الاندفاع 26000 psi) — طابق رمز النطاق مع حالة اضطراب العملية.
تحديد 316L عندما تحتاج الوسائط إلى سبيكة C -276 — المواد المبللة هي اختيار رمز النموذج.
المطالبة بتغطية المناطق الخطرة دون مطابقة رموز خيار E/I /N /K في عرض الأسعار.
ترك حدود الخدمة الفراغية فارغة عندما تكون التعبئة خاملة (-30...+121 °C) أو مطلقة تحت الفراغ.

متى تطلب عرض سعر / ماذا تخبرنا

نوع الضغط (المقياس / المطلق) والامتداد المعاير المطلوب + الوحدات.
الحاجة إلى الدقة (المعيار ±0.075% مقابل P8 ±0.065%) و HART 5 vs HART 7 (HR7).
رمز الإخراج S (4–20 mA) مقابل N (1–5 Vdc طاقة منخفضة) والإمدادات المتاحة.
الوسائط، درجة الحرارة، الحشو (سيليكون أو خامل)، المواد المبللة، وصلة العملية.
توقعات الضغط الزائد، فئة IP / المنطقة، العرض/خطاب النوايا، المشعبات/الأختام البعيدة، الكمية، الشحن إلى البلد.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	24613
Brand	Rosemount
Model	2088
Product type	transmitter
Pressure type	مطلق / مقياس (حسب رمز النطاق)
Measuring range	المقياس -<span dir="ltr">14.7…10000 psi</span> ؛ <span dir="ltr">0…10000 psi</span> المطلق (النطاقات 1–5)
Accuracy	<span dir="ltr">±0.075%</span> من معيار الامتداد المعاير ؛ <span dir="ltr">±0.065%</span> مع خيار P8 عالي الدقة (إلى خفض 10:1)
Output signal	<span dir="ltr">4–20 mA</span> HART (الرمز S )؛ <span dir="ltr">1–5 V</span>dc الطاقة المنخفضة HART (الرمز N )؛ HART 5 افتراضي / HART 7 الخيار HR7
Supply voltage	<span dir="ltr">10.5–42.4 V</span>dc بدون تحميل (<span dir="ltr">4–20 mA</span> )؛ <span dir="ltr">5.8–28 V</span> للطاقة المنخفضة
Process connection	½-<span dir="ltr">14 NPT</span> أنثى (قياسي )؛ DIN 16288 G½ ذكر ؛ M20×<span dir="ltr">1.5 m</span>ale ؛ RC ½ أنثى
Electrical connection	مدخل قناة ½- <span dir="ltr">14 NPT</span> أو M20 ×1.5 أو G½
Wetted materials	316L SST أو سبيكة C -276 عزل الحجاب الحاجز /وصلة العملية ؛ سيليكون أو ملء خامل
Housing material	ألومنيوم (نحاس منخفض )؛ بولي يوريثين مطلي
IP rating	NEMA نوع 4X، <span dir="ltr">IP66</span>، <span dir="ltr">IP68</span> عند تثبيتها بشكل صحيح
Media temperature	ملء السيليكون -40...+<span dir="ltr">121 °C</span> ؛ خامل -30...+<span dir="ltr">121 °C</span> (تطبق حدود خدمة التفريغ)
Ambient temperature	−40...+<span dir="ltr">85 °C</span> (بشاشة LCD −40...+<span dir="ltr">80 °C</span>)
Overpressure limit	النطاق 1: <span dir="ltr">120 psi</span>g ؛ النطاقات 2–4: 2× URL ؛ النطاق 5: <span dir="ltr">15000 psi</span>
Burst pressure	النطاقات 1–4: <span dir="ltr">11000 psi</span> ؛ النطاق 5: <span dir="ltr">26000 psi</span>
Display	شاشة LCD اختيارية قابلة للتكوين بالكامل ؛ خطاب النوايا (M4)
Communication	HART (مراجعة 5/7)
Approvals	ATEX; IECEx; FM; CSA; CE
Hazardous area	ATEX مقاومة اللهب/IS/Type n/الغبار والموافقات المتعددة (E/I/N/K رموز الخيار)
Diaphragm seal	موانع تسرب اختيارية عن بعد ؛ تجميع إلى مشعبات
Fill fluid	سيليكون (قياسي) أو خامل
Mounting	مباشرة في الخط ؛ المشعبات المتاحة
Weight	تقريبًا. خرج <span dir="ltr">2.44 lb</span> (<span dir="ltr">1.11 kg</span>) يتراوح من 1 إلى 4 ؛ ~ خرج <span dir="ltr">3 lb</span> (<span dir="ltr">1.4 kg</span>) N أو النطاق 5
Notes	المواصفات من إيمرسون PDS 00813-0100-4690 مراجعة مراقبة الجودة (يونيو 2024). قابلية النطاق 50:1.

الأسئلة الشائعة

Q: المقياس أو المطلق — ما تكوين 2088 الذي أحتاجه ؟ A: قم بقياس متى يرى الجانب المنخفض الغلاف الجوي ؛ مطلق عندما تحتاج إلى الصفر المطلق. تغطي النطاقات من 1 إلى 5 كليهما — اذكر النوع والامتداد في طلب عرض الأسعار.

Q: متى أحتاج إلى الخيار P8 ؟ A: عندما تحتاج الحلقة إلى ±0.065% من الامتداد المعاير (إلى 10:1) بدلاً من ±0.075% القياسي. استدعاء P8 في طلب عرض الأسعار إذا كانت هذه الدقة مطلوبة.

Q: ما هي الموافقات التي يمكنني المطالبة بها ؟ A: فقط تلك الموجودة في ورقة البيانات والرموز المطلوبة: ATEX، IECEx، FM، CSA، CE. يتم اختيار الحماية من المناطق الخطرة بواسطة رموز خيار E/ I / N / K.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: نوع الضغط وامتداده، وخيار الدقة، والإخراج S مقابل N، والوسائط ودرجة الحرارة، والمواد المبللة، والتوصيل، والإمداد، وفئة المنطقة، والعرض، والكمية. متوافق مع الأنظمة التي تستخدم Rosemount 2088 إذا كنت بحاجة إلى تسجيل وصول — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Gauge −14.7…10000 psi; absolute 0…10000 psi (ranges 1–5)
Accuracy	±0.075% of calibrated span standard; ±0.065% with high-accuracy option P8 (to 10:1 turndown)
Accuracy % FS	0.065
Output	4–20 mA HART (code S); 1–5 Vdc Low Power HART (code N); HART 5 default / HART 7 option HR7
Supply	10.5–42.4 Vdc no load (4–20 mA); 5.8–28 V for Low Power
Process connection	½–14 NPT female (std); DIN 16288 G½ male; M20×1.5 male; RC ½ female
Electrical connection	½–14 NPT, M20×1.5, or G½ conduit entry
Wetted parts	316L SST or Alloy C-276 isolating diaphragm / process connection; silicone or inert fill
Housing	Aluminum (low-copper); painted polyurethane
Protection	NEMA Type 4X, IP66, IP68 when properly installed
Media temperature	Silicone fill −40…+121 °C; inert −30…+121 °C (vacuum service limits apply)
Ambient temperature	−40…+85 °C (with LCD −40…+80 °C)
Pressure type	other
Display	Optional fully configurable LCD; LOI (M4)
Communication	HART (Rev 5/7)
Approvals	ATEX; IECEx; FM; CSA; CE
Hazardous area	ATEX Flameproof/IS/Type n/Dust and multi-approvals (E/I/N/K option codes)
Fill fluid	Silicone (std) or inert
Mounting	Direct in-line; manifolds available
Notes	Specs from Emerson PDS 00813-0100-4690 Rev QC (June 2024). Rangeability 50:1.
Overpressure Limit	Range 1: 120 psig; Ranges 2–4: 2× URL; Range 5: 15000 psi
Burst Pressure	Ranges 1–4: 11000 psi; Range 5: 26000 psi
Diaphragm Seal	Optional remote seals; assemble-to manifolds
Weight	Approx. 2.44 lb (1.11 kg) output S ranges 1–4; ~3 lb (1.4 kg) output N or range 5
