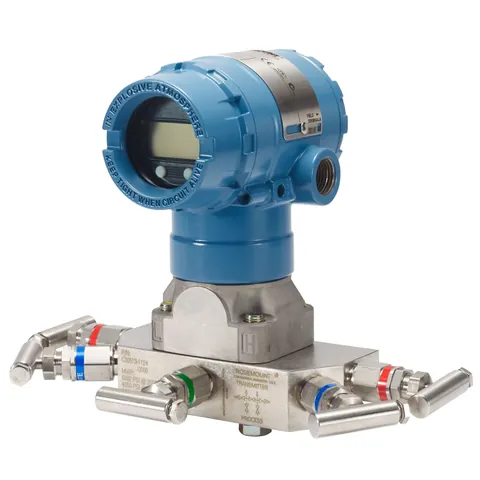

Rosemount 2051C ترانسمتر ضغط

يناسب حلقات الضغط التفاضلي أو المقياسي المستمرة التي تحتاج وصلة عملية كوبلانر ومخرجاً قابلاً للتهيئة 4–20 mA HART (أو Fieldbus / PROFIBUS / WirelessHART).

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

نوع الضغط والنطاق — تفاضلي −25…+25 inH2O إلى −2000…+2000 psi؛ مقياسي −25…+25 inH2O إلى −14.2…2000 psi (النطاقات 1–5). اختر رمز النطاق الذي يغطي المدى المعايَر.
الدقة — حتى ±0.065% من المدى (قياسي)؛ خيار الدقة العالية P8 حتى ±0.05% من المدى / 0.05% دقة مرجعية.
الخرج / البروتوكول — 4–20 mA HART؛ FOUNDATION Fieldbus؛ PROFIBUS PA؛ WirelessHART (IEC 62591). أكّد بروتوكول DCS/PLC قبل الطلب.
التغذية — 10.5–42.4 VDC (4–20 mA HART، بدون حمل). تحقق من مقاومة الحلقة وهبوط الحاجز.
وصلة العملية — وصلة عملية كوبلانر؛ 1/4–18 NPT على الشفاه/المجمعات؛ وصلات بديلة متاحة.
المواد المبللة — 316L SST / Alloy C-276 وخيارات وصلة / عازل أخرى وفق PDS. طابق كيمياء الوسط وسائل الملء.
المحيطة — محيطة مستمرة −40…185 °F (−40…85 °C) وفق ملاحظة عمر PDS؛ انظر جداول تأثير المحيطة.
الهيكل ودرجة الحماية IP — ألومنيوم أو SST (CF-3M / 316L مصبوب) أو بوليمر هندسي (رمز P). NEMA 4X، IP66، IP68 عند التركيب الصحيح (هيكل البوليمر أيضاً IP66/67/68).
الكهرباء — كتلة أطراف في هيكل الحقل؛ مداخل قناة حسب خيار الهيكل.
شاشة العرض — LOI / LCD اختياري.
الملء / الأختام — سيليكون وخيارات ملء أخرى حسب الطلب. ختم عن بُعد / مجمع / مجموعات عنصر أولي متاحة على منصة كوبلانر.
التركيب — تركيب مباشر كوبلانر على المجمعات أو الأختام أو عناصر التدفق الأولية.
تصنيف المنطقة — اعتمادات إقليمية متعددة للمواقع الخطرة في قسم Product certifications في PDS (تعتمد على رمز الطلب). الاعتمادات: ATEX؛ IECEx؛ FM؛ CSA؛ SIL2؛ SIL3؛ CE.

أخطاء شائعة / مطبات

طلب رمز نطاق حده الأعلى أعلى بكثير من مدى العمل — تفقد الاستبانة في أسفل المقياس.
تحديد 316L عندما يحتاج الوسط Alloy C-276 أو عازلاً آخر — المادة المبللة اختيار برمز الطراز.
خلط توقعات Fieldbus/PROFIBUS/WirelessHART مع تصميم حلقة 4–20 mA HART وافتراضات تغذية 10.5–42.4 VDC.
الادعاء بتغطية SIL أو المنطقة الخطرة دون رموز الطلب والشهادات المطابقة في عرض السعر.
افتراض أن كل هيكل يلبي نفس خط IP؛ البوليمر (رمز P) والهياكل المعدنية تختلف — طابق رمز الطلب مع PDS.
ترك درجة حرارة الوسط / الضغط الزائد فارغة في طلب عرض السعر — هذه الحدود تعتمد على التهيئة وليست قيمة واحدة في مستخرج هذا SKU.

متى تطلب عرض سعر / ماذا تخبرنا

نوع الضغط (تفاضلي / مقياسي) والمدى المعايَر المطلوب + الوحدات.
الوسط ودرجة حرارة العملية وملء مفضل (سيليكون أو غيره).
المواد المبللة ووصلة كوبلانر / شفة / مجمع.
بروتوكول الخرج وجهد التغذية المتاح / حمل الحلقة.
المحيطة واحتياجات IP وعلامات المنطقة الخطرة / SIL المطلوبة.
شاشة العرض وختم عن بُعد / مجمع نعم/لا والكمية وبلد الشحن.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	24642
Brand	Rosemount
Model	2051C
Product type	transmitter
Pressure type	تفاضلي (العائلة أيضاً مقياسي حسب رمز النطاق)
Measuring range	تفاضلي <span dir="ltr">−25…+25 inH2O</span> إلى <span dir="ltr">−2000…+2000 psi</span>؛ مقياسي <span dir="ltr">−25…+25 inH2O</span> إلى <span dir="ltr">−14.2…2000 psi</span> (النطاقات <span dir="ltr">1–5</span>)
Accuracy	حتى <span dir="ltr">±0.065%</span> من المدى (قياسي)؛ خيار الدقة العالية P8 حتى <span dir="ltr">±0.05%</span> من المدى / <span dir="ltr">0.05%</span> دقة مرجعية
Output signal	<span dir="ltr">4–20 mA HART</span>؛ FOUNDATION Fieldbus؛ PROFIBUS PA؛ WirelessHART (<span dir="ltr">IEC 62591</span>)
Supply voltage	<span dir="ltr">10.5–42.4 VDC</span> (<span dir="ltr">4–20 mA HART</span>، بدون حمل)
Process connection	وصلة عملية كوبلانر؛ <span dir="ltr">1/4–18 NPT</span> على الشفاه/المجمعات؛ وصلات بديلة متاحة
Electrical connection	كتلة أطراف في هيكل الحقل؛ مداخل قناة حسب خيار الهيكل
Wetted materials	<span dir="ltr">316L SST</span> / Alloy C-276 وخيارات وصلة / عازل أخرى وفق PDS
Housing material	ألومنيوم أو SST (<span dir="ltr">CF-3M / 316L</span> مصبوب) أو بوليمر هندسي (رمز P)
IP rating	<span dir="ltr">NEMA 4X</span>، <span dir="ltr">IP66</span>، <span dir="ltr">IP68</span> عند التركيب الصحيح (هيكل البوليمر أيضاً <span dir="ltr">IP66/67/68</span>)
Ambient temperature	محيطة مستمرة <span dir="ltr">−40…185 °F (−40…85 °C)</span> وفق ملاحظة عمر PDS؛ انظر جداول تأثير المحيطة
Display	LOI / LCD اختياري
Communication	HART؛ FOUNDATION Fieldbus؛ PROFIBUS PA؛ WirelessHART
Approvals	ATEX؛ IECEx؛ FM؛ CSA؛ SIL2؛ SIL3؛ CE
Hazardous area	اعتمادات إقليمية متعددة للمواقع الخطرة في قسم Product certifications في PDS (تعتمد على رمز الطلب)
Diaphragm seal	ختم عن بُعد / مجمع / مجموعات عنصر أولي متاحة على منصة كوبلانر
Fill fluid	سيليكون وخيارات ملء أخرى حسب الطلب
Mounting	تركيب مباشر كوبلانر على المجمعات أو الأختام أو عناصر التدفق الأولية
Notes	SKU هو <span dir="ltr">2051C</span> (نوع القياس D تفاضلي أو G مقياسي). النطاقات والمواد قابلة للتهيئة برمز الطلب. المواصفات من Emerson PDS <span dir="ltr">00813-0100-4101</span> Rev RG (March 2026). درجة حرارة الوسط والضغط الزائد غير مملوءين كحدود واحدة في هذا المستخرج — أكّد في عرض السعر.

الأسئلة الشائعة

Q: ضغط تفاضلي أم مقياسي — أي تهيئة 2051C أحتاج؟ A: طابق مرجع العملية. التفاضلي لفتحة/مرشح/مستوى عبر زوج نقاط أخذ؛ المقياسي عندما يرى الجانب المنخفض الغلاف الجوي. رموز النطاق 1–5 تغطي الاثنين — اذكر النوع والمدى في طلب عرض السعر.

Q: هل ±0.05% من المدى متاحة دائماً؟ A: خيار الدقة العالية P8 حتى ±0.05% من المدى / 0.05% دقة مرجعية. الدقة القياسية حتى ±0.065% من المدى. ثبّت الخيار مع الدقة التي تحتاجها حلقتك.

Q: أي اعتمادات يمكنني ذكرها على لوحة الاسم؟ A: فقط ما في ورقة المواصفات والرموز المطلوبة: ATEX، IECEx، FM، CSA، SIL2، SIL3، CE. حماية الموقع الخطر تعتمد على رمز الطلب.

Q: ماذا أرسل لعرض سعر؟ A: نوع الضغط والمدى، الوسط ودرجة الحرارة، المواد المبللة، وصلة العملية، البروتوكول والتغذية، IP / فئة المنطقة، شاشة العرض والتركيب، الكمية. متوافق مع أنظمة تستخدم Rosemount 2051C إن احتجت فحص استبدال مباشر — لا ندّعي صفة موزع معتمد.

المعامل	القيمة
Measuring range	Differential −25…+25 inH2O to −2000…+2000 psi; gauge −25…+25 inH2O to −14.2…2000 psi (ranges 1–5)
Accuracy	Up to ±0.065% of span (std); high-accuracy option P8 up to ±0.05% of span / 0.05% reference accuracy
Accuracy % FS	0.05
Output	4–20 mA HART; FOUNDATION Fieldbus; PROFIBUS PA; WirelessHART (IEC 62591)
Supply	10.5–42.4 VDC (4–20 mA HART, no load)
Process connection	Coplanar process connection; 1/4–18 NPT on flanges/manifolds; alternate process connections available
Electrical connection	Terminal block in field housing; conduit entries per housing option
Wetted parts	316L SST / Alloy C-276 and other process-connection / isolator options per PDS
Housing	Aluminum or SST (CF-3M / 316L cast) or engineered polymer (code P)
Protection	NEMA 4X, IP66, IP68 when properly installed (polymer housing also IP66/67/68)
Ambient temperature	Continuous ambient −40…185 °F (−40…85 °C) per PDS life note; see performance ambient-effect tables
Pressure type	differential
Display	Optional LOI / LCD
Communication	HART; FOUNDATION Fieldbus; PROFIBUS PA; WirelessHART
Approvals	ATEX; IECEx; FM; CSA; SIL2; SIL3; CE
Hazardous area	Multiple regional hazardous-location approvals in PDS Product certifications section (order-code dependent)
Fill fluid	Silicone and other fill options per ordering
Mounting	Coplanar direct mount to manifolds, seals, or primary flow elements
Notes	SKU is 2051C (measurement type D differential or G gage). Ranges and materials are order-code configurable.
Diaphragm Seal	Remote seal / manifold / primary-element assemblies available on Coplanar platform
