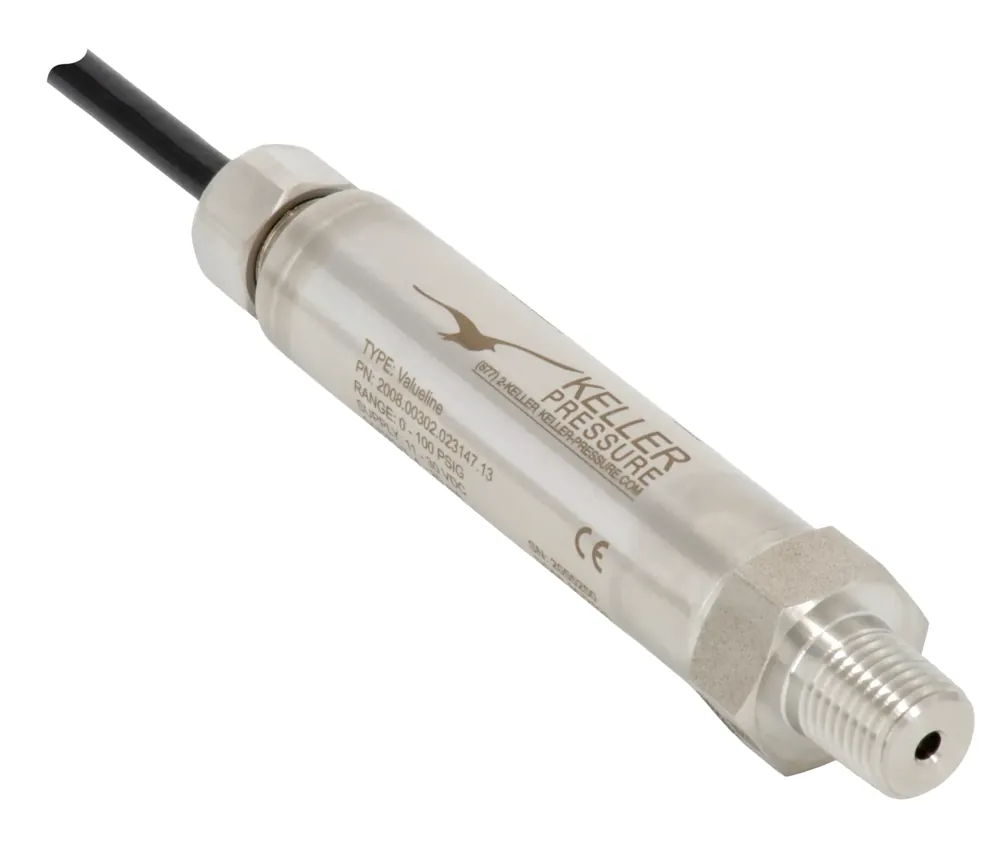

Keller Valueline ترانسمتر ضغط

يناسب حلقات الضغط النسبي أو المطلق أو sealed-gauge التي تحتاج ترانسمتراً مدمجاً من الفولاذ المقاوم للصدأ 316L يغطي 0…2 إلى 0…15,000 psi بمخرج 4–20 mA أو جهد ودون شاشة عرض محلية.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

نوع الضغط والنطاق — نسبي 0…2 إلى 0…450 PSIG؛ مطلق 0…2 إلى 0…450 PSIA؛ sealed 0…500 إلى 0…15,000 PSIS (نطاقات وسيطة لا نهائية). اختر النوع والمدى معاً، وليس فقط أقصى العملية.
الدقة — ساكنة ±0.1 %FS (اختياري ±0.05 %FS)؛ Total Error Band ±0.25 %BR (اختياري ±0.1 %BR).
الخرج — 4–20 mA (IS-approved أو Non-IS)؛ 0–5 VDC؛ 0–10 VDC.
التغذية — 11…30 VDC (4–20 mA IS)؛ 8…32 VDC (4–20 mA Non-IS / 0–5 V)؛ 13…32 VDC (0–10 V).
وصلة العملية — 1/4"-18 NPT Male (وصلات أخرى عند الطلب).
المواد المبللة — فولاذ مقاوم للصدأ 316L؛ تيتانيوم اختياري؛ Viton للنطاقات >450 psi.
الهيكل — بناء من الفولاذ المقاوم للصدأ 316L.
الكهرباء — كابل (قياسي 10 ft)؛ DIN43650؛ mPm393؛ MIL-C 26482؛ M12.
IP — كابل IP68؛ M12 IP67؛ mPm393 / DIN43650 / MIL-C 26482 IP65.
المحيطة / المعوَّضة — تشغيل −10…60 °C (كابل)، −20…85 °C (موصل)؛ معوَّضة −10…80 °C.
Proof pressure — ≤1500 PSI FS → 3× FS؛ >1500…≤9000 PSI FS → 2× FS؛ >9000…≤15,000 PSI FS → 1.2× FS.
شاشة العرض — لا يوجد.
المنطقة / الاعتمادات (ورقة المواصفات) — UL/cUL Class I Div 1 Groups A–D؛ Class II Div 1 Groups E–G؛ Class III (4–20 mA IS)؛ CE (EN 61000-6-1 to 6-4 / EN 61326-1 / EN 61326-2-3)؛ NSF/ANSI 61؛ NSF/ANSI 372. أقصى ضغط IS 2,000 psis.

أخطاء شائعة / مطبات

طلب نسبي (PSIG) عندما تحتاج العملية مطلقاً (PSIA) أو sealed (PSIS) — جداول النطاق تختلف ويبدأ sealed من 0…500 PSIS.
تحديد 4–20 mA IS فوق 2,000 psis — أقصى ضغط اعتماد IS على ورقة المواصفات هذه 2,000 psis.
تجاهل فروق المحيطة و IP بين الموصل والكابل (كابل IP68 / −10…60 °C مقابل خيارات الموصل).
افتراض خط درجة حرارة وسط منشور — تدرج ورقة المواصفات محيطة تشغيل/معوَّضة، وليس درجة حرارة وسط منفصلة؛ أكّد درجة حرارة سائل العملية في طلب عرض السعر.
توقع شاشة عرض محلية — هذه العائلة بلا شاشة.

متى تطلب عرض سعر / ماذا تخبرنا

نوع الضغط (نسبي / مطلق / sealed) والمدى المطلوب + الوحدات.
الوسط ودرجة حرارة سائل العملية (درجة حرارة الوسط غير منشورة منفصلة — اذكر واجبك).
وصلة العملية (1/4"-18 NPT Male قياسي أو بديل) وتفضيل المبلل (316L / تيتانيوم؛ Viton إن >450 psi).
الخرج (4–20 mA IS أو Non-IS / 0–5 V / 0–10 V) والتغذية المتاحة.
التوصيل الكهربائي (طول الكابل / DIN43650 / mPm393 / MIL-C / M12)، حاجة IP، علامات UL IS / NSF المطلوبة.
الكمية وبلد الشحن.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	33984
Brand	Keller
Model	Valueline
Product type	transmitter
Pressure type	gauge (العائلة أيضاً نسبي / مطلق / sealed حسب النطاق)
Measuring range	نسبي <span dir="ltr">0…2</span> إلى <span dir="ltr">0…450 PSIG</span>؛ مطلق <span dir="ltr">0…2</span> إلى <span dir="ltr">0…450 PSIA</span>؛ sealed <span dir="ltr">0…500</span> إلى <span dir="ltr">0…15,000 PSIS</span> (نطاقات وسيطة لا نهائية)
Accuracy	ساكنة <span dir="ltr">±0.1 %FS</span> (اختياري <span dir="ltr">±0.05 %FS</span>)؛ Total Error Band <span dir="ltr">±0.25 %BR</span> (اختياري <span dir="ltr">±0.1 %BR</span>)
Output signal	<span dir="ltr">4–20 mA</span> (IS-approved أو Non-IS)؛ <span dir="ltr">0–5 VDC</span>؛ <span dir="ltr">0–10 VDC</span>
Supply voltage	<span dir="ltr">11…30 VDC</span> (<span dir="ltr">4–20 mA IS</span>)؛ <span dir="ltr">8…32 VDC</span> (<span dir="ltr">4–20 mA Non-IS / 0–5 V</span>)؛ <span dir="ltr">13…32 VDC</span> (<span dir="ltr">0–10 V</span>)
Process connection	<span dir="ltr">1/4"-18 NPT Male</span> (وصلات أخرى عند الطلب)
Electrical connection	كابل (قياسي <span dir="ltr">10 ft</span>)؛ DIN43650؛ mPm393؛ MIL-C 26482؛ M12
Wetted materials	فولاذ مقاوم للصدأ <span dir="ltr">316L</span>؛ تيتانيوم اختياري؛ Viton للنطاقات ><span dir="ltr">450 psi</span>
Housing material	بناء من الفولاذ المقاوم للصدأ <span dir="ltr">316L</span>
IP rating	كابل <span dir="ltr">IP68</span>؛ M12 <span dir="ltr">IP67</span>؛ mPm393 / DIN43650 / MIL-C 26482 <span dir="ltr">IP65</span>
Ambient temperature	تشغيل <span dir="ltr">−10…60 °C</span> (كابل)، <span dir="ltr">−20…85 °C</span> (موصل)؛ معوَّضة <span dir="ltr">−10…80 °C</span>
Overpressure limit	Proof: ≤<span dir="ltr">1500 PSI FS</span> → <span dir="ltr">3× FS</span>؛ ><span dir="ltr">1500…≤9000 PSI FS</span> → <span dir="ltr">2× FS</span>؛ ><span dir="ltr">9000…≤15,000 PSI FS</span> → <span dir="ltr">1.2× FS</span>
Display	لا يوجد
Approvals	UL/cUL Class I Div 1 Groups A–D؛ Class II Div 1 Groups E–G؛ Class III (<span dir="ltr">4–20 mA IS</span>)؛ CE (EN 61000-6-1 to 6-4 / EN 61326-1 / EN 61326-2-3)؛ NSF/ANSI 61؛ NSF/ANSI 372
Hazardous area	UL/cUL آمن جوهرياً (إصدارات كابل <span dir="ltr">4–20 mA IS</span>)؛ أقصى ضغط لـ IS-approval <span dir="ltr">2,000 psis</span>
Notes	media_temperature غير منشورة منفصلة على ورقة المواصفات (درجات تشغيل/معوَّضة مدرجة). Edition 08/2026.

الأسئلة الشائعة

Q: نسبي أم مطلق أم sealed — أي نطاق Valueline أطلب؟ A: نسبي 0…2 إلى 0…450 PSIG؛ مطلق 0…2 إلى 0…450 PSIA؛ sealed 0…500 إلى 0…15,000 PSIS. النطاقات الوسيطة متاحة — اذكر النوع والمدى المعايَر في طلب عرض السعر.

Q: هل يمكن استخدام إصدار IS 4–20 mA عند ضغط عالٍ؟ A: ينطبق UL/cUL IS على إصدارات كابل 4–20 mA IS، بأقصى ضغط لـ IS-approval 2,000 psis. فوق ذلك استخدم خرج Non-IS وأكّد تصنيف المنطقة منفصلاً.

Q: ماذا أرسل لعرض سعر؟ A: نوع الضغط والمدى، الوسط ودرجة حرارة السائل، وصلة العملية، الخرج والتغذية، الموصل الكهربائي، العلامات المطلوبة (UL IS، NSF/ANSI 61/372، CE)، الكمية. متوافق مع أنظمة تستخدم Keller Valueline إن احتجت فحص استبدال مباشر — لا ندّعي صفة موزع معتمد.

المعامل	القيمة
Measuring range	Relative 0…2 to 0…450 PSIG; absolute 0…2 to 0…450 PSIA; sealed 0…500 to 0…15,000 PSIS (infinite intermediate ranges)
Accuracy	Static ±0.1 %FS (optional ±0.05 %FS); Total Error Band ±0.25 %BR (optional ±0.1 %BR)
Accuracy % FS	0.1
Output	4–20 mA (IS-approved or Non-IS); 0–5 VDC; 0–10 VDC
Supply	11…30 VDC (4–20 mA IS); 8…32 VDC (4–20 mA Non-IS / 0–5 V); 13…32 VDC (0–10 V)
Process connection	1/4"-18 NPT Male (other connections on request)
Electrical connection	Cable (std 10 ft); DIN43650; mPm393; MIL-C 26482; M12
Wetted parts	316L stainless steel; optional titanium; Viton for ranges >450 psi
Housing	316L stainless steel construction
Protection	Cable IP68; M12 IP67; mPm393 / DIN43650 / MIL-C 26482 IP65
Ambient temperature	Operating −10…60 °C (cable), −20…85 °C (connector); compensated −10…80 °C
Pressure type	gauge
Display	none
Approvals	UL/cUL Class I Div 1 Groups A–D; Class II Div 1 Groups E–G; Class III (4–20 mA IS); CE (EN 61000-6-1 to 6-4 / EN 61326-1 / EN 61326-2-3); NSF/ANSI 61; NSF/ANSI 372
Hazardous area	UL/cUL intrinsically safe (4–20 mA IS cable versions); max pressure for IS-approval 2,000 psis
Notes	media_temperature not separately published on datasheet (operating/compensated temps listed). Edition 08/2026.
Overpressure Limit	Proof: ≤1500 PSI FS → 3× FS; >1500…≤9000 PSI FS → 2× FS; >9000…≤15,000 PSI FS → 1.2× FS
