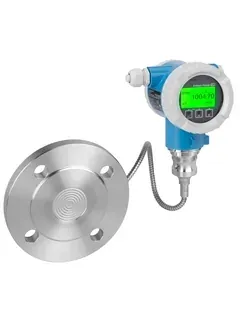

جهاز إرسال الضغط E+H Cerabar PMP71B

يناسب القياس المستمر أو قياس الضغط المطلق على حلقات العملية التي تحتاج إلى غشاء معدني Cerabar PMP71B مع خلايا القياس من 400 mbar إلى 700 bar والتحقق الاختياري من تقنية نبضات القلب.

نقاط الاختيار (ثبّتها قبل طلب عرض السعر)

نطاق القياس: — قياس الخلايا 400 mbar ... 700 bar (6 … 10,500 psi).
الدقة — قياسي يصل إلى ±0.05% ؛ البلاتين يصل إلى ±0.025%.
استقرار على المدى الطويل — 0.05% URL/سنة ؛ 0.07% URL/5 سنوات ؛ 0.10% URL/10 سنوات.
النواتج — 4–20 mA HART ؛ PROFINET عبر Ethernet - APL ؛ PROFIBUS PA ؛ Bluetooth SmartBlue اختياري.
المرافق المتاحة — Ex d / Ex e /non - Ex: 10.5–35 V DC ؛ Ex i: 10.5–30 V DC.
درجة حرارة العملية — قياسي −40...+ 125 °C؛ مانع تسرب غشائي −40...+400 °C (− 70 °Cفئة خيار مانع التسرب).
درجة الحرارة المحيطة — −60...+80 °C (−76...+185 °F).
اتصال العملية — المواضيع G1/2... G2، MNPT/FNPT/R ؛ الشفاه DN25... DN100/ NPS 1...4 ؛ فطيرة 2...4 بوصة.
المواد المبللة — 316L، سبيكة C، التنتالوم، مونيل، PTFE، أغشية ذهبية.
رَدّ ; رَفْض — الحد الأقصى 100:1 ؛ أصغر امتداد قابل للمعايرة 5 mbar (0.075 psi).
الضغط الزائد عن الحد — الحد الأقصى OPL 1,050 bar (15,750 psi).
السكن — ألومنيوم أو 316 لتر.
مواصفاتت خاصة — التحقق من تقنية Heartbeat ؛ SmartBlue Bluetooth ؛ HistoROM ؛ معالجات تشغيل SIL ؛ حالة LED.
الموافقات — ATEX; IECEx; CSA; NEPSI; INMETRO; UK Ex; SIL; NSF; NACE; Marine.

أخطاء شائعة / مطبات

اختيار الخلية URL من الحد الأقصى للعملية فقط — استخدم الامتداد المعاير والخفض (الحد الأقصى 100:1 ؛ أصغر امتداد 5 mbar).
ترك البروتوكول فارغًا — 4–20 mA HART مقابل PROFINET APL مقابل PROFIBUS PA يغير الإلكترونيات.
تجاهل الحاجة إلى مانع تسرب الحجاب الحاجز عندما تتجاوز درجة حرارة العملية المعيار -40...+ 125 °C (فئة مانع التسرب إلى +400 °C).
خلط حد الإمداد Ex i (10.5–30 V DC) مع تصميم حاجز Ex d /non - Ex (10.5–35 V DC).
الطلب بدون مادة مبللة ووصلة معالجة (الخيط مقابل الشفة مقابل الفطيرة).

متى تطلب عرض سعر / ماذا تخبرنا

المقياس مقابل المطلق، والخلية URL، والامتداد المعاير، وفئة الدقة المطلوبة (قياسي مقابل بلاتيني).
البروتوكول، الرمز السابق، توصيل العملية، المواد المبللة، ختم الحجاب الحاجز نعم/لا.
نبضات القلب/SIL الاحتياجات، الكمية، الشحن إلى.

طلب عرض سعر · الحصول على مساعدة الاختيار

المواصفات

Spec	Value
SKU	48462
Brand	Endress+Hauser
Model	Cerabar PMP71B
Product type	pressure_transmitter
Measuring range	خلايا القياس <span dir="ltr">400 mbar</span> ... <span dir="ltr">700 bar</span> (<span dir="ltr">6 … 10,500 psi</span>)
Accuracy	قياسي يصل إلى <span dir="ltr">±0.05%</span> ؛ بلاتيني يصل إلى <span dir="ltr">±0.025%</span>
Long-term stability	<span dir="ltr">0.05%</span> URL/سنة ؛ <span dir="ltr">0.07%</span> URL/5 سنوات ؛ <span dir="ltr">0.10%</span> URL/10 سنوات
Output	<span dir="ltr">4–20 mA</span> HART; PROFINET over Ethernet - APL; PROFIBUS PA; اختياري Bluetooth SmartBlue
Supply	Ex d / Ex e / non-Ex: <span dir="ltr">10.5–35 V</span> DC; Ex i: <span dir="ltr">10.5–30 V</span> DC
Process temperature	قياسي −40...+ <span dir="ltr">125 °C</span>؛ مانع تسرب غشائي −40...+<span dir="ltr">400 °C</span> (− <span dir="ltr">70 °C</span>فئة خيار مانع التسرب)
Ambient temperature	−60…+<span dir="ltr">80 °C</span> (−76…+<span dir="ltr">185 °F</span>)
Process connection	المواضيع G1/2... G2، MNPT/FNPT/R ؛ الشفاه DN25... DN100/ NPS 1...4 ؛ فطيرة 2...4 بوصة
Wetted materials	316L، سبيكة C، التنتالوم، مونيل، PTFE، أغشية ذهبية
Turndown	الحد الأقصى 100:1 ؛ أصغر امتداد قابل للمعايرة <span dir="ltr">5 mbar</span> (<span dir="ltr">0.075 psi</span>)
Overpressure	Max OPL <span dir="ltr">1,050 bar</span> (<span dir="ltr">15,750 psi</span>)
Housing	ألومنيوم أو 316 لتر
Special features	تقنية Heartbeat ؛ SmartBlue Bluetooth ؛ HistoROM ؛ معالجات تشغيل SIL ؛ حالة LED
Approvals	ATEX; IECEx; CSA; NEPSI; INMETRO; UK Ex; SIL; NSF; NACE; Marine

الأسئلة الشائعة

Q: ما هي فئات الدقة المدرجة ؟ A: معيار يصل إلى ±0.05% ؛ البلاتين يصل إلى ±0.025% على هذا المستخلص.

Q: هل تدعم تقنية Heartbeat ؟ A: نعم — يتم إدراج التحقق من نبضات القلب ضمن الميزات الخاصة.

Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: الخلية/الامتداد، فئة الدقة، البروتوكول، التوصيل، المواد، الكمية. متوافق مع الأنظمة التي تستخدم Endress+Hauser Cerabar PMP71B — نحن لا ندعي حالة الوكيل المعتمد.

المعامل	القيمة
Measuring range	Measuring cells 400 mbar … 700 bar (6 … 10,500 psi)
Accuracy	Standard up to ±0.05%; Platinum up to ±0.025%
Output	4–20 mA HART; PROFINET over Ethernet-APL; PROFIBUS PA; optional Bluetooth SmartBlue
Supply	Ex d / Ex e / non-Ex: 10.5–35 V DC; Ex i: 10.5–30 V DC
Process connection	Threads G1/2…G2, MNPT/FNPT/R; flanges DN25…DN100 / NPS 1…4; pancake 2…4 in
Wetted parts	316L, Alloy C, tantalum, Monel, PTFE, gold membranes
Housing	Aluminum or 316L
Ambient temperature	−60…+80 °C (−76…+185 °F)
Approvals	ATEX; IECEx; CSA; NEPSI; INMETRO; UK Ex; SIL; NSF; NACE; Marine
Long Term Stability	0.05% URL/year; 0.07% URL/5 years; 0.10% URL/10 years
Process Temperature	Standard −40…+125 °C; diaphragm seal −40…+400 °C (−70 °C seal option class)
Turndown	Max 100:1; smallest calibratable span 5 mbar (0.075 psi)
Overpressure	Max OPL 1,050 bar (15,750 psi)
Special Features	Heartbeat Technology verification; SmartBlue Bluetooth; HistoROM; SIL commissioning wizards; LED status
