King Instrument

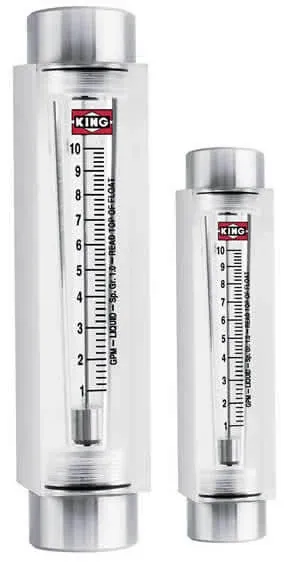

مقياس دوران أنبوب أكريليك كينغ 7510/7511
السعر عند الطلب
بدون دفع عبر الإنترنت · أضف بنودًا إلى قائمة طلب العرض
مقياس دوران أنبوب أكريليك كينغ 7510/7511. المياه ~7 GPH -20 GPM ؛ الهواء ~ 2.6 SCFH -60 SCFM. طلب عرض أسعار + مساعدة في الاختيار.
تنزيل ورقة المواصفات PDF
طلب العرض يحمل بنود قائمة المواد فقط. أرسل لعرض هندسي.
المعاملات الرئيسية
Accuracy
About ±2% to ±6% of full scale depending on scale length (250 mm best / 50 mm widest)
Type
King Instrument 7510/7511 series acrylic tube variable-area flowmeter (rotameter)
Tube
Machined cast acrylic metering tube with direct-reading scales and white screen-printed scale backs
Internals
316L stainless steel internal components; fittings standard PVC with optional 316L SS or brass
Connections
In-line FNPT vertical inlet/outlet for easy installation
Capacity
Water capacities about 7 GPH to 20 GPM; air about 2.6 SCFH to 60 SCFM depending on tube/float
يناسب مؤشر تدفق السائل أو الغاز في الخط حيث يلزم وجود مقياس متغير المساحة لأنبوب الأكريليك مع وصلات رأسية FNPT، و 316 لترًا داخليًا، ومقاييس القراءة المباشرة من <span dir="ltr">50 m</span>m إلى <span dir="ltr">250 m</span>m.
نقاط الاختيار (ثبّتها قبل طلب عرض السعر)
- النوع — مقياس تدفق أنبوب أكريليك متغير المساحة من سلسلة King Instrument 7510/7511 (مقياس الدوران).
- عبوة — أنبوب قياس أكريليك مصبوب آليًا بمقاييس قراءة مباشرة وظهر بمقياس أبيض مطبوع على الشاشة.
- الأجزاء الداخلية / التركيبات — مكونات داخلية من الفولاذ المقاوم للصدأ 316L ؛ تركيبات قياسية من البولي فينيل كلوريد مع الفولاذ المقاوم للصدأ 316L اختياري أو نحاس أصفر.
- التوصيلات — مدخل/مخرج عمودي FNPT مضمن لسهولة التركيب.
- السعة — الماء حوالي 7 جالون في الساعة إلى 20 جالون في الدقيقة ؛ الهواء حوالي 2.6 قدم مكعب في الساعة إلى 60 قدم مكعب في الدقيقة اعتمادًا على الأنبوب/الطفو.
- التدخل — أطوال مقياس القراءة المباشرة <span dir="ltr">50 m</span>m و <span dir="ltr">65 m</span>m و <span dir="ltr">100 m</span>m و <span dir="ltr">127 m</span>m و <span dir="ltr">250 m</span>m.
- الدقة — حوالي <span dir="ltr">±2%</span> إلى <span dir="ltr">±6%</span> بمقياس كامل اعتمادًا على طول المقياس (<span dir="ltr">250 m</span>m الأفضل / <span dir="ltr">50 m</span>m الأوسع).
- ترتيب الأسرة / التكرار — 10:1 ترتيب ما لم يذكر خلاف ذلك ؛ قابلية التكرار حول <span dir="ltr">1–3%</span> اعتمادًا على المقياس.
- اللدائن المرنة — حلقات EPR O القياسية ؛ Buna N أو Viton اختيارية.
- الملاحظات — مواصفات من سلسلة King Catalog 7510-7511. قفل السائل والسعة وطول الميزان ومواد التركيب على طلب عرض الأسعار.
أخطاء شائعة / مطبات
- الطلب بالتسلسل فقط بدون قدرة أنبوب/تعويم — الماء 7 جالون في الساعة...20 جالون في الدقيقة والهواء 2.6 قدم مكعب قياسي في الساعة...60 قدم مكعب قياسي في الدقيقة هي أظرف، وليست وحدة تخزين واحدة.
- توقع <span dir="ltr">±2%</span> FS على مقياس <span dir="ltr">50 m</span>m — تتسع الدقة إلى حوالي <span dir="ltr">±6%</span> FS على أقصر مقياس.
- تجاهل كيمياء اللدائن المرنة (EPR std ؛ خيارات Buna N / Viton) مقابل سائل العملية.
- تحديد التركيب الأفقي — يتم سرد التوصيلات على أنها مدخل/مخرج عمودي FNPT مضمن.
متى تطلب عرض سعر / ماذا تخبرنا
- السوائل (الماء/الهواء/غيرها)، والقدرة مع الوحدات، وضغط التشغيل/درجة الحرارة.
- طول المقياس (50/65/100/127/<span dir="ltr">250 m</span>m) والحاجة إلى الدقة.
- مواد التركيب (PVC /316L SS / نحاس أصفر)، حلقة دائرية (EPR / Buna N / Viton)، الكمية، الشحن إلى.
طلب عرض سعر · الحصول على مساعدة الاختيار
المواصفات
| Spec | Value |
|---|---|
| SKU | 10152 |
| Brand | King Instrument |
| Model | 7510/7511 |
| Product type | acrylictuberotameter |
| Tube | أكريليك مصبوب آليًا ؛ موازين للقراءة المباشرة ؛ ظهور مقياس مطبوع بشاشة بيضاء |
| Internals / fittings | 316L SS داخلي ؛ تركيبات PVC قياسي، اختياري 316L SS أو نحاسي |
| Connections | مدخل/مخرج عمودي FNPT مضمن |
| Capacity | المياه ~7 GPH -20 GPM ؛ الهواء ~ 2.6 SCFH -60 SCFM (يعتمد على الأنبوب/الطفو) |
| Scale lengths | 50 / 65 / 100 / 127 / <span dir="ltr">250 m</span>m |
| Accuracy | حول <span dir="ltr">±2%</span> إلى <span dir="ltr">±6%</span> من النطاق الكامل (يعتمد طول النطاق) |
| Turndown | 10:1 ما لم يذكر خلاف ذلك ؛ التكرار حول <span dir="ltr">1–3%</span> |
| Elastomers | معيار EPR ؛ اختياري Buna N أو Viton |
| Notes | مواصفات من سلسلة King Catalog 7510-7511 (kinginstrumentco.com). |
الأسئلة الشائعة
Q: 7510 vs 7511 ؟ A: كلاهما عبارة عن سلسلة أنابيب أكريليك كينج في ظرف وحدة حفظ المخزون هذا. اذكر السوائل والسعة وطول القشور ومواد التركيب حتى نتمكن من قفل تكوين الكتالوج.
Q: ما هي الدقة التي يجب أن أتوقعها ؟ A: حوالي <span dir="ltr">±2%</span> إلى <span dir="ltr">±6%</span> بمقياس كامل اعتمادًا على طول المقياس — <span dir="ltr">250 m</span>m هو الأفضل ؛ <span dir="ltr">50 m</span>m هو الأوسع.
Q: ما الذي يجب أن أرسله للحصول على عرض أسعار ؟ A: السوائل، السعة، طول الميزان، التركيبات/اللدائن المرنة، الكمية. متوافق مع الأنظمة التي تستخدم KING 7510/7511 — نحن لا ندعي حالة الوكيل المعتمد.
Links
| المعامل | القيمة |
|---|---|
| Accuracy | About ±2% to ±6% of full scale depending on scale length (250 mm best / 50 mm widest) |
| Type | King Instrument 7510/7511 series acrylic tube variable-area flowmeter (rotameter) |
| Tube | Machined cast acrylic metering tube with direct-reading scales and white screen-printed scale backs |
| Internals | 316L stainless steel internal components; fittings standard PVC with optional 316L SS or brass |
| Connections | In-line FNPT vertical inlet/outlet for easy installation |
| Capacity | Water capacities about 7 GPH to 20 GPM; air about 2.6 SCFH to 60 SCFM depending on tube/float |
| Scales | Direct-reading scale lengths 50 mm, 65 mm, 100 mm, 127 mm and 250 mm |
| Turndown | 10:1 turndown unless otherwise noted; repeatability about 1-3% depending on scale |
| Elastomers | Standard EPR O-rings; optional Buna N or Viton |
