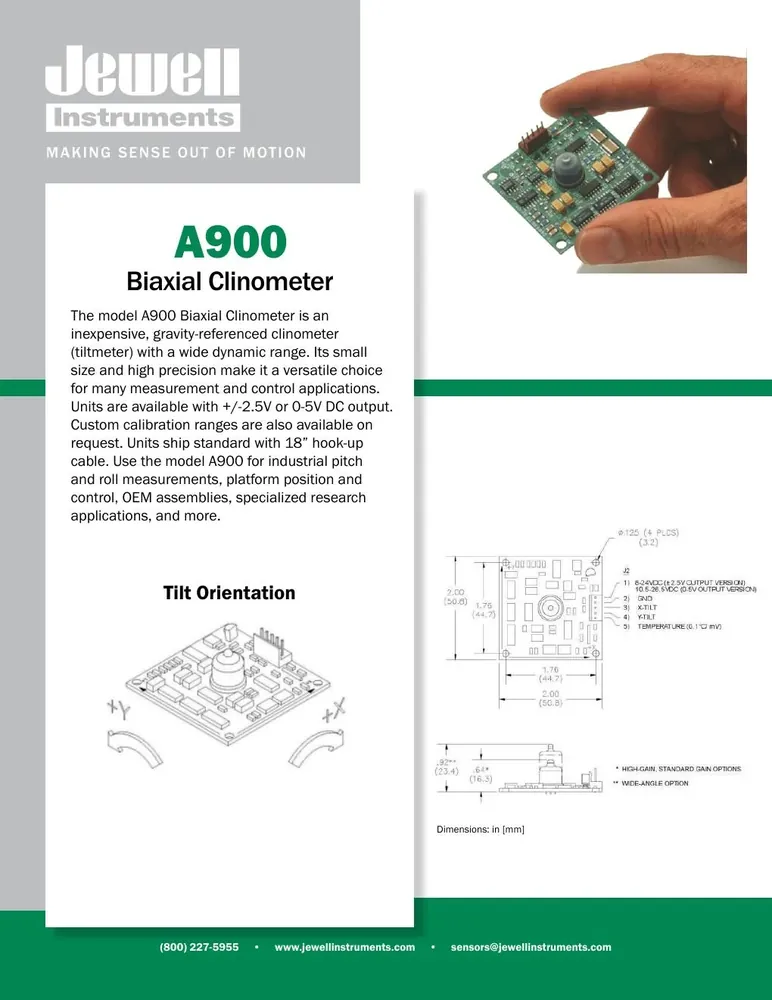

Jewell Instruments Model A900 Biaxial Clinometer / Tiltmeter

SKU · 39634 · A900 Biaxial Tiltmeter · العلامة: Jewell Instruments

متوفر

السعر عند الطلب

بدون دفع عبر الإنترنت · أضف بنودًا إلى قائمة طلب العرض

الكمية

طلب العرض يحمل بنود قائمة المواد فقط. أرسل لعرض هندسي.

المعاملات الرئيسية

Angular Range High Gain

±10°

Angular Range Standard

±25°

Angular Range Wide Angle

±50°

Resolution

0.005° (HG) / 0.01° (Std) / 0.02° (WA) at 1 mV

Repeatability

0.02°

Scale Factor

4°/V (HG) / 10°/V (Std) / 25°/V (WA)

المعامل	القيمة
Angular Range High Gain	±10°
Angular Range Standard	±25°
Angular Range Wide Angle	±50°
Resolution	0.005° (HG) / 0.01° (Std) / 0.02° (WA) at 1 mV
Repeatability	0.02°
Scale Factor	4°/V (HG) / 10°/V (Std) / 25°/V (WA)
Nonlinearity	1% (HG) / 2.5% (Std) / 7% (WA) max deviation from BFSL
Time Constant Natural Freq	0.15 s; natural frequency 10 Hz
Power	+8 to +24 VDC (±2.5 V out) or +10.5 to +26.5 VDC (0–5 V); 7 mA; reverse-polarity protected
Operating Temperature	-40 to +85°C operating and storage; 0–90% RH
Dimensions Weight	2 × 2 × 0.64 in (51 × 51 × 17 mm); 0.5 oz (15 g)
Materials	Glass electrolytic sensor, fiberglass PCB
Output Impedance	270 Ω nominal, short-circuit protected
