Bently Nevada 190501 CT Velomitor

Se adapta a la vibración de la carcasa del ventilador de la torre de refrigeración y del intercambiador de calor refrigerado por aire donde se especifica un transductor piezoeléctrico integrador de baja frecuencia: 3.94 mV/mm/s (100 mV/in/s), 3.0–900 Hz (±1 dB), para ventiladores ≥90 rpm.

Ventajas clave

• Rango / sensibilidad — Rango de velocidad 63.5 mm/s pk (2.5 in/s pk); Sensibilidad 3.94 mV/mm/s (100 mV/in/s) ±5%; Linealidad de amplitud ±2% a 63.5 mm/s pk.
• Frecuencia — 3.0–900 Hz ±1.0 dB; 1.5 Hz–1.0 kHz ±3.0 dB.
• Potencia — Transductor de piezovelocidad integrador de baja frecuencia (Velomitor CT) para ventiladores de torre de refrigeración /ACHX ≥90 rpm.
• Construcción — Acero inoxidable 316L; Caja hermética; humedad a condensación 100%, no sumergida.
• Fijar el Cable — Montaje de espárrago; superficie de montaje Ø33 mm; altura 82 mm; torque 4.5 N·m ±0.6 N·m; cable max cable max 305 m (1000 ft).

Aplicaciones típicas

• Vibración de la carcasa del ventilador de la torre de refrigeración (≥90 rpm) con respuesta Velomitor CT.
• Monitoreo del ventilador del intercambiador de calor refrigerado por aire (ACHX) en Sensores montados en pernos 316L.
• Bucles de velocidad de baja frecuencia que necesitan un ancho de banda de 1.5 Hz... 1.0 kHz (±3 dB).
• Puntos de piezovelocidad estilo IEPE con conector superior MIL-C-5015 de 2 pines.

Guía de selección

• Sensibilidad — 3.94 mV/mm/s (100 mV/in/s) ±5%; linealidad de amplitud ±2% a 63.5 mm/s pk.
• Temperatura — Funcionamiento Funcionamiento −40 a +85 °C; almacenamiento −40 a +100 °C.
• Conector — Conector superior MIL-C-5015 de 2 pines; cable Max 305 m (1000 ft).
• par máximo de montaje — 4.5 N·m ±0.6 N·m; superficie de montaje Ø33 mm; altura 82 mm.
• Aprobaciones — Opciones de áreas peligrosas según la hoja de datos OEM/Referencia rápida de aprobaciones: clasificación del área del estado en la RFQ.

Errores frecuentes

• Uso de CT Velomitor en puntos de carcasa de turbomáquinas de alta velocidad que necesitan ancho de banda Velomitor XA: CT está optimizado para ventiladores de torre de enfriamiento/ACHX ≥90 rpm.
• Exceder el rango de pk de 63.5 mm/s o ignorar el límite de linealidad de ±2%.
• Par de montaje incorrecto: OEM enumera 4.5 N·m ±0.6 N·m.
• Suponiendo IP sumergible — caja hermética, humedad a condensación 100%, no sumergida.

Cuándo cotizar / qué decirnos

1. Tipo de máquina (rpm del ventilador de la torre de enfriamiento /ACHX), velocidad esperada y necesidad de banda de frecuencia.
2. Longitud del cable (a 305 m), conector/acoplamiento, necesidad de aprobación de área peligrosa.
3. Cantidad, envío, detalles del perno de montaje/adaptador.

Solicitar cotización · Obtener ayuda de selección

Especificaciones

Documentos

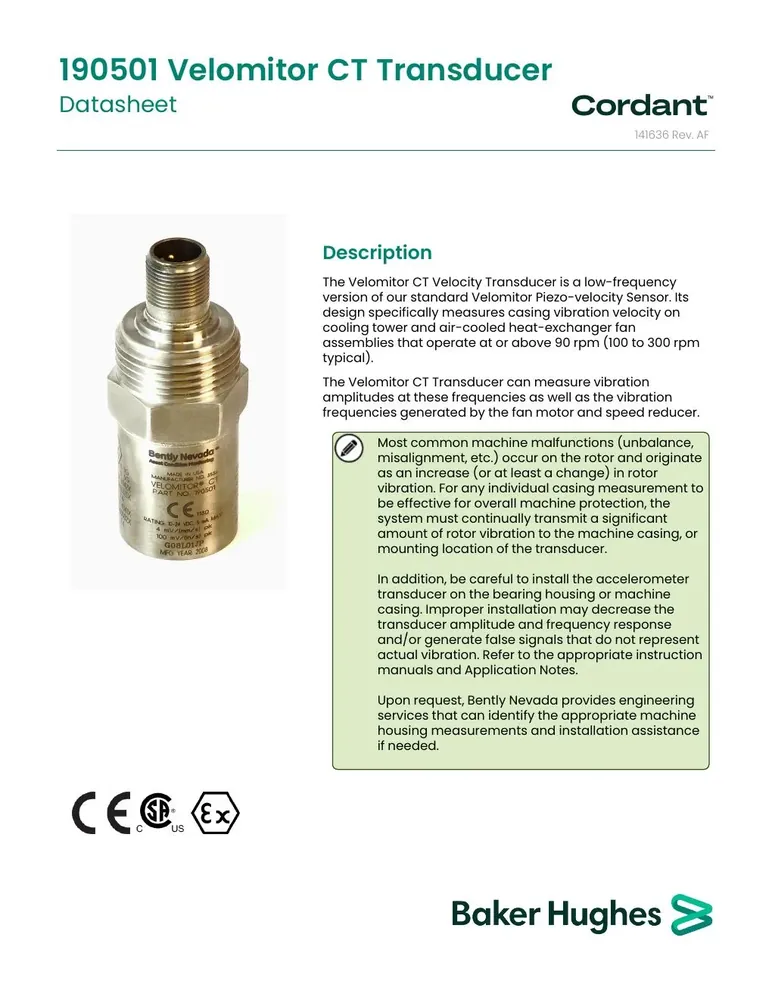

• Ficha técnica Bently Nevada 190501 Velomitor CT (PDF)

Preguntas frecuentes

Q: CT vs XA Velomitor? A: 190501 CT es para ventiladores de torre de refrigeración/ACHX ≥90 rpm (3–900 Hz ±1 dB). 330525 XA es el Sensor de banda más ancha reforzado (-55...+ 121 °C, 4.5–2000 Hz ±3 dB) para soportes duros/exteriores.

Q: ¿Cuál es la sensibilidad? A: 3.94 mV/mm/s (100 mV/in/s) ±5% con sesgo 10.1 Vdc ±1.0 Vdc (Pin A a Pin B).

Q: ¿Qué debo enviar para obtener un presupuesto? A: RPM/servicio del ventilador, velocidad, longitud del cable, sin necesidad, cantidad. Compatible con sistemas que utilizan Bently Nevada 190501 CT — no reclamamos el estado de distribuidor autorizado.
