Bently Nevada 330525 Velomitor XA

Se adapta a puntos de velocidad de carcasa duros o exteriores que necesitan un Sensor de piezovelocidad integrado robusto sin carcasa: 3.94 mV/mm/s, 4.5–2000 Hz (±3 dB), funcionando de -55 a +121 °C, IP65/NEMA 4X cuando está cableado correctamente.

Ventajas clave

Rango / sensibilidad — Rango de velocidad 1270 mm/s (50 in/s) pico; sensibilidad 3.94 mV/mm/s (100 mV/in/s) ±5%; linealidad de amplitud ±2% a 152 mm/s (6 in/s) pico.
Frecuencia — 4.5–2000 Hz ±3.0 dB; 6.0–1000 Hz ±0.9 dB.
Medio ambiente — Funcionamiento -55 a + 121 °C(-67 a + 250 °F); IP65 / NEMA 4X cuando se instala correctamente con cable de extensión de acoplamiento; caja herméticamente sellada.
Alimentación — DC −22 a −30 VDC; corriente de polarización 2.5–6.0 mA (según OEM DS).
Construcción — Acero inoxidable 316L; Ø28 mm × 73.1 mm; peso típico 156 g; conector/cable resistente a la intemperie para instalación sin carcasa.

Aplicaciones típicas

Los soportes de vibración de la carcasa exterior o de lavado no tienen una carcasa de Sensor separada.
Velocidad de banda más amplia (a 2 kHz ±3 dB) donde el ancho de banda de CT Velomitor es demasiado estrecho.
Puntos que necesitan -55...+121 °C temperatura DE funcionamiento Y caja hermética 316L.
Bucles con -22... -30 VDC/2.5–6.0 mA excitación de corriente de polarización según la hoja de datos de OEM.

Guía de selección

Sensibilidad / linealidad — 3.94 mV/mm/s ±5%; linealidad ±2% a 152 mm/s (6 in/s) pico.
Conector — 2 pines Mil-C-26482 hermético, carcasa 316L; cable Max 305 m PN 02173007.
Choque — 5000 g pico máx.
Aprobaciones — Múltiples aprobaciones de áreas peligrosas (consulte la Referencia rápida de aprobaciones OEM).
CT vs XA — Elija 190501 CT para torre de enfriamiento/ACHX ≥90 rpm; elija 330525 XA para servicio duro/al aire libre de banda más ancha.

Errores frecuentes

Solicitar CT cuando necesite XA temperatura/IP/ancho de banda — XA es -55...+121 °C y 4.5–2000 Hz ±3 dB.
Ignorar el cable de extensión de acoplamiento adecuado: IP65/NEMA 4X requiere la instalación correcta del cable resistente a la intemperie.
Excitación del monitor no coincidente: el suministro es DC −22 a −30 VDC con corriente de polarización 2.5–6.0 mA.
Suponiendo que 1270 mm/s pico es la ventana de linealidad, la linealidad se especifica de ±2% a 152 mm/s pico.

Cuándo cotizar / qué decirnos

Rango de velocidad, banda de frecuencia, temperatura ambiente/de proceso y necesidad de aire libre/lavado.
PN/longitud del cable (máx. 305 m PN 02173007), aprobaciones de áreas peligrosas, compatibilidad de excitación del monitor.
Cantidad, envío, detalles de montaje.

Solicitar cotización · Obtener ayuda de selección

Especificaciones

Spec	Value
SKU	44338
Brand	Bently Nevada
Model	330525 Velomitor XA
Product type	velocity_sensor
Measuring Range	Rango de velocidad 1270 mm/s (50 in/s) pico
Accuracy	Sensibilidad 3.94 mV/mm/s (100 mV/in/s) ±5%; linealidad de amplitud ±2% a 152 mm/s (6 in/s) pico
Output Signal	Tensión de velocidad piezoeléctrica; polarización −12 ±3.0 VDC sobre la temperatura (con referencia al pin A); dinámica Z <2400 Ω
Supply Voltage	DC −22 a −30 VDC; corriente de polarización 2.5–6.0 mA (según OEM DS)
Ip Rating	IP65 / NEMA 4X cuando se instala correctamente con cable de extensión de acoplamiento; caja herméticamente sellada
Ambient Temperature	En funcionamiento -55 a +121 °C (-67 a +250 °F)
Sensor Type	Velomitor XA robusto que integra un Sensor de piezovelocidad para un montaje duro/al aire libre sin carcasa
Frequency Response	4.5–2000 Hz ±3.0 dB; 6.0–1000 Hz ±0.9 dB
Shock	5000 g pico máx.
Case Material	Acero inoxidable 316L
Electrical Connection	2 pines Mil-C-26482 hermético, carcasa 316L; cable Max 305 m PN 02173007
Mounting	Ø28 mm × 73.1 mm; peso típico 156 g; conector/cable resistente a la intemperie para instalación sin carcasa
Approvals	Múltiples aprobaciones de áreas peligrosas (consulte la Referencia rápida de aprobaciones OEM)
Notes	OEM Bently Nevada / Baker Hughes DS 141633 Rev. M.

Documentos

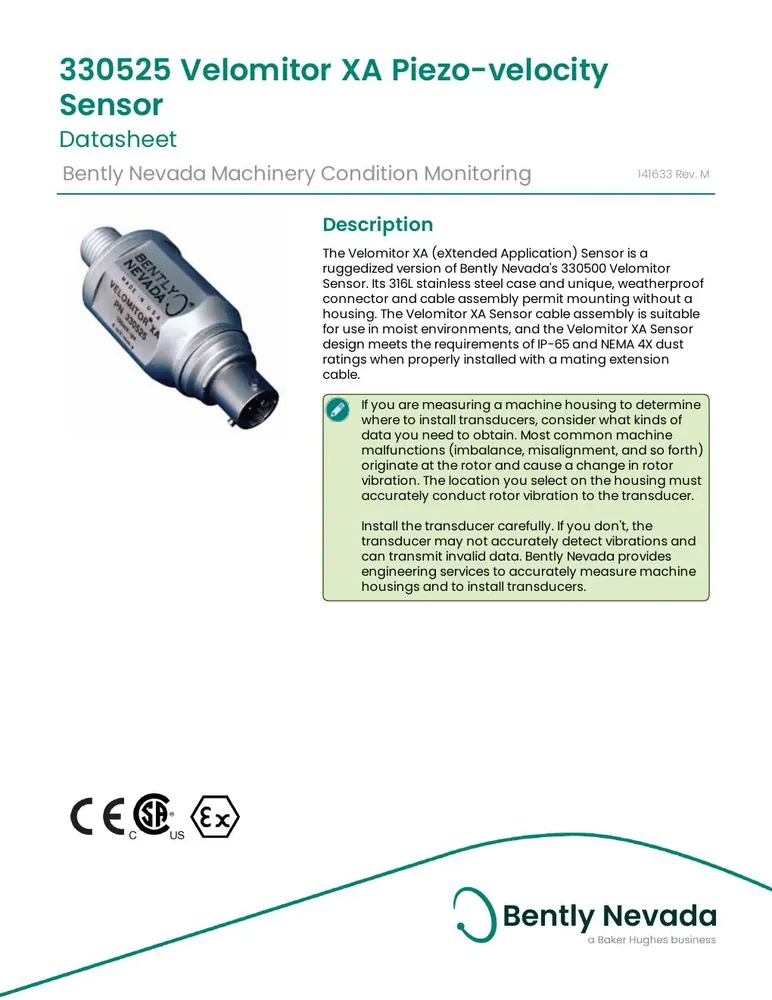

Ficha técnica DE Bently Nevada 330525 Velomitor XA (PDF)

Preguntas frecuentes

Q: ¿Qué excitación necesita XA? A: DC −22 a − 30 VDCcon corriente de polarización 2.5–6.0 mA según la hoja de datos OEM; polarización −12 ±3.0 VDC sobre la temperatura (ref. Pin A).

Q: Grado de protección IP A: IP65 / NEMA 4X cuando se instala correctamente con cable de extensión de acoplamiento; caja herméticamente sellada.

Q: ¿Qué debo enviar para obtener un presupuesto? A: Necesidad de banda/temperatura/IP, longitud del cable, Ex, cantidad. Compatible con sistemas que utilizan Bently Nevada 330525 XA — no reclamamos el estado de distribuidor autorizado.

Parámetro	Valor
Measuring range	Velocity range 1270 mm/s (50 in/s) peak
Accuracy	Sensitivity 3.94 mV/mm/s (100 mV/in/s) ±5%; amplitude linearity ±2% to 152 mm/s (6 in/s) peak
Output	Piezo-velocity voltage; bias −12 ±3.0 VDC over temperature (referenced to Pin A); dynamic Z <2400 Ω
Supply	DC −22 to −30 VDC; bias current 2.5–6.0 mA (per OEM DS)
Electrical connection	2-pin Mil-C-26482 hermetic, 316L shell; max cable 305 m PN 02173007
Protection	IP65 / NEMA 4X when properly installed with mating extension cable; hermetically sealed case
Ambient temperature	Operating −55 to +121 °C (−67 to +250 °F)
Approvals	Multiple hazardous-area approvals (see OEM Approvals Quick Reference)
Mounting	Ø28 mm × 73.1 mm; weight 156 g typical; weatherproof connector/cable for un-housed install
Sensor type	Ruggedized Velomitor XA integrating piezo-velocity sensor for harsh/outdoor mounting without housing
Notes	OEM Bently Nevada / Baker Hughes DS 141633 Rev. M. No Instrumart.
Frequency Response	4.5–2000 Hz ±3.0 dB; 6.0–1000 Hz ±0.9 dB
Shock	5000 g peak max
Case Material	316L stainless steel
