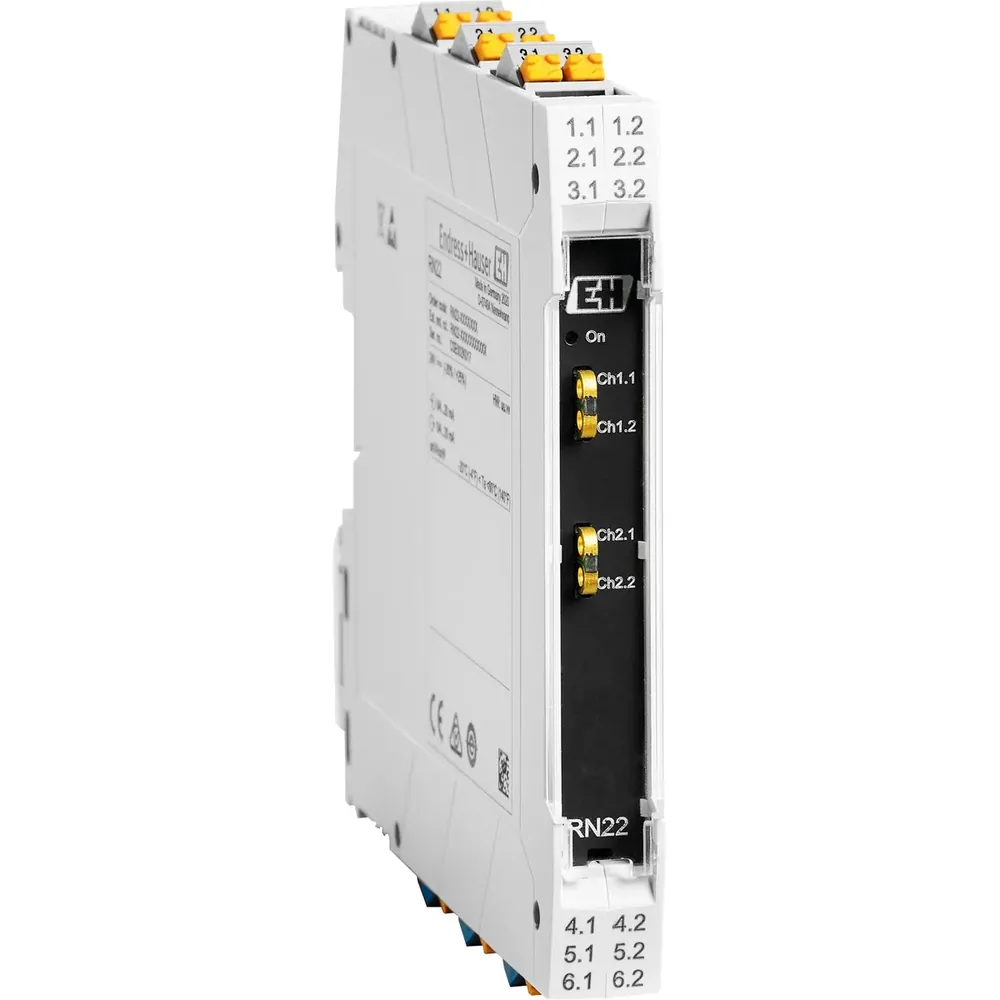

E+H RN22 Barrera activa

Se adapta al aislamiento de señal de 0/4–20 mA y a la potencia de bucle en armarios de control donde necesita una barrera activa de carril DIN delgada o un duplicador de señal que permanezca transparente a Hart.

Puntos de selección (fijar antes de la cotización)

• Función — Duplicador de señal/barrera activa de 1/2 canales, transparente a Hart.
• Entrada — 0/4–20 mA, con o sin alimentación.
• Salida — 0/4–20 mA, activo o pasivo.
• Oferta — 24 V DC
• Potencia de bucle - — >16,5 V (tip. 17,5 V ±1 V a 20 mA).
• Housing — Carril DIN, ancho 12,5 mm.
• Ambiente — 40~60 °C
• SIL / Ex (opciones) — SIL 2 opcional (SC 3) según IEC 61508; zona Ex 2 ec opcional.
• Aprobaciones (ficha técnica) — CE; ATEX; IECEx; CSA; UL; DNV; EAC; SIL opcional.

Errores frecuentes / trampas

• Ordenar 1 canal cuando el bucle necesita duplicar la señal (2 canales): el recuento de canales es una opción de configuración.
• Suponiendo que cada unidad es SIL o Ex — SIL 2 (SC 3) y Ex zona 2 ec son opcionales; bloquearlos en el código de pedido si es necesario.
• Ignorando el margen de potencia del bucle: disponible >16,5 V (por ejemplo, 17,5 V ±1 V a 20 mA) debe cubrir el transmisor + la caída del cable.
• Tratando esto como un transmisor de campo: es una barrera / aislador de riel DIN de gabinete para señales de 0/4–20 mA.
• Afirmar la transparencia de HART sin confirmar que el host y el dispositivo de campo utilizan HART en el mismo par de 4–20 mA.

Cuándo cotizar / qué decirnos

1. 1 o 2 canales; uso de barrera frente a duplicador de señal.
2. Modo de entrada (alimentado frente a no alimentado 0/4–20 mA) y modo de salida (activo frente a pasivo).
3. Suministro de 24 VDC disponible y voltaje de bucle requerido en el transmisor.
4. Si se requiere SIL 2 (SC 3) opcional y/o Ex zona 2 ec.
5. Ambiente en el armario (sobre de -40...+60 °C), cantidad, envío al país.
6. Marcas requeridas (CE, ATEX, IECEx, CSA, UL, DNV, EAC según corresponda).

Solicitar cotización · Obtener ayuda de selección

Especificaciones

Preguntas frecuentes

Q: ¿Aislador, barrera o duplicador? A: Los datos del producto describen un duplicador de barrera/señal activo de 1/2 canales que es transparente a Hart. Indique si solo necesita aislamiento o una segunda salida idéntica de 0/4–20 mA.

Q: ¿Se incluye SIL o Ex de forma predeterminada? A: No. SIL 2 (SC 3) según IEC 61508 y Ex zona 2 ec son opcionales. Diga qué marcas necesita en la RFQ.

Q: ¿Qué tensión de alimentación y de bucle debo planificar? A: La alimentación es de 24 VDC. La potencia del bucle al campo es >16,5 V (por ejemplo, 17,5 V ±1 V a 20 mA) — compruebe la carga del cable y del transmisor.

Q: ¿Qué debo enviar para obtener un presupuesto? A: Recuento de canales, modos de entrada/salida, necesidad SIL/Ex, ambiente, cantidad. Compatible con sistemas que utilizan Endress+Hauser RN22 si necesita un checK-in directo: no reclamamos el estado de distribuidor autorizado.
