Endress+Hauser

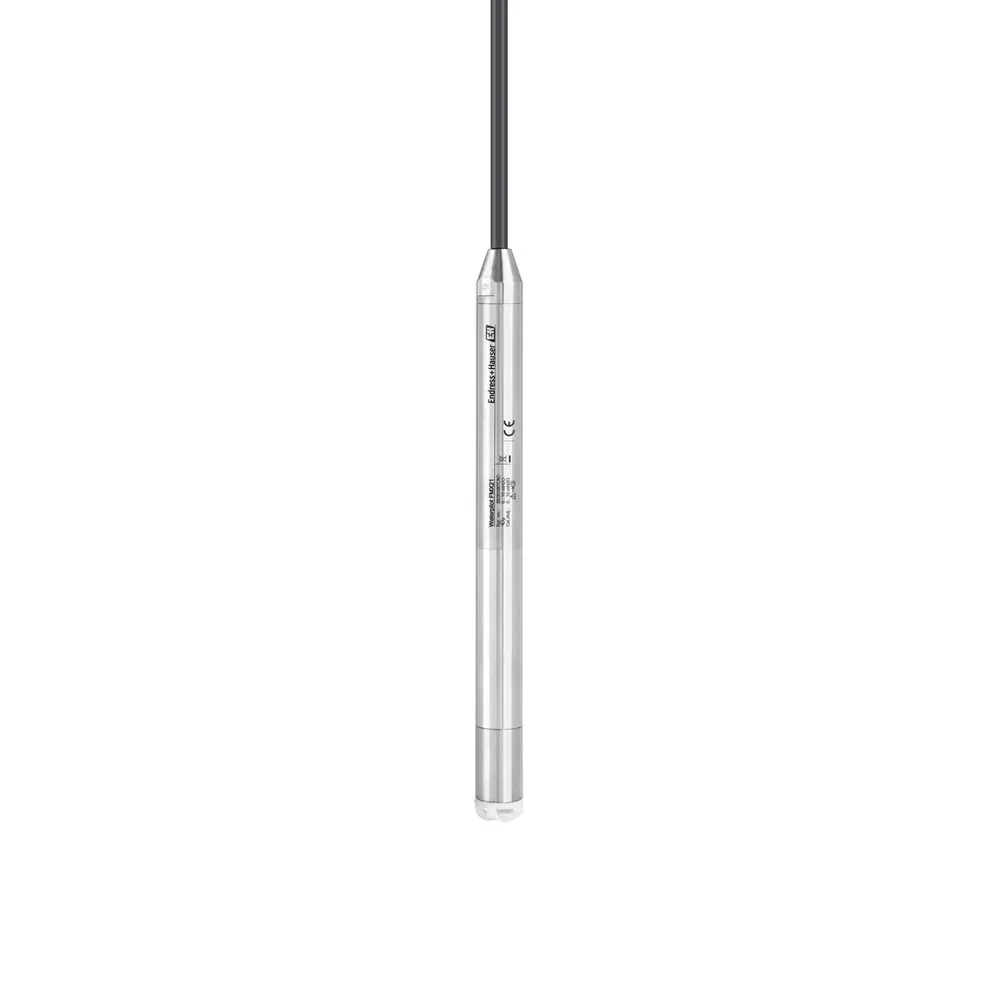

Transmisor de nivel Endress+Hauser Waterpilot FMX21
Cotización a solicitud
Sin pago en línea · líneas en BOM RFQ
Sonda de nivel hidrostático E+H Waterpilot FMX21. 100 mbar…20 bar, 4–20 mA HART, celda cerámica. Ayuda para la selección de RFQ +.
Descargar datasheet PDF
RFQ solo líneas BOM. Envíe para cotización de ingeniería.
Parámetros clave
Accuracy
Reference ±0.2%; PLATINUM ±0.1%
Approvals
Drinking water KTW/NSF/ACS; ATEX/FM/CSA; marine GL/ABS/BV/DNV
Type
Hydrostatic level probe with oil-free ceramic measuring cell (Waterpilot FMX21)
Oem Note
Pipeline label FMX10 — no public FMX10 match; OEM current Waterpilot hydrostatic probe is FMX21 (H1)
Pressure Range
100 mbar…20 bar (1.5…300 psi); max distance ~200 m H2O
Process Temperature
−10…+70 °C (29 mm saltwater version 0…+50 °C)
Se adapta a los bucles de nivel hidrostático de agua potable, aguas residuales y marino que necesitan una sonda de celda de medición de cerámica sin aceite (Waterpilot FMX21) con 4–20 mA HART.
Ventajas principales
- Celda cerámica sin aceite — Sonda de nivel hidrostático sin llenado de aceite.
- 100 mbar…20 bar — Aproximadamente 1.5…300 psi; distancia máxima ~200 m H2O.
- 4–20 mA HART 6.0 — Temperatura Pt100 integrada opcional.
- Versiones de tres diámetros — 22 mm de agua potable; 42 mm de aguas residuales; 29 mm de agua salada/marina.
Aplicaciones típicas
- Pozos de nivel de agua potable que necesitan aprobaciones de clase KTW/NSF/ACS.
- Aguas residuales y sumideros de proceso con sondas hidrostáticas cerámicas.
- Tanques marinos /de agua salada con versión 29 mm y marcas de clasificación-sociedad.
GUÍA DE SELECCIÓN
- Precisión — Referencia ±0.2%; PLATINO ±0.1%.
- Rango de presión / nivel — 100 mbar…20 bar (1.5…300 psi); distancia máxima ~200 m H2O.
- Temperatura de proceso — −10…+70 °C (29 mm agua salada versión 0…+50 °C).
- Salida — 4–20 mA con HART 6.0; Pt100 integrado opcional.
- Versiones — 22 mm de agua potable; 42 mm de aguas residuales; 29 mm de agua salada/marina.
- Partes húmedas — 316L / cerámica / sellos; aislamiento plástico en versión de agua salada; cable PE/Pur/FEP.
- Aprobaciones — Agua potable KTW/NSF/ACS; ATEX/FM/CSA; Marine GL/ABS/BV/DNV.
Errores comunes
- Especificando FMX10 — OEM la sonda hidrostática Waterpilot actual en nuestras fuentes es FMX21.
- Mezcla de versiones de diámetro sin coincidir con los medios y las aprobaciones.
- Ignorando la ventana más estrecha 0...+50 °C en la versión de agua salada 29 mm.
- Dejar el material del cable (PE/Pur/FEP) y las opciones HART/Pt100 en blanco en la RFQ.
Cuándo cotizar / qué decirnos
- Versión (22 mm agua potable/42 mm aguas residuales / 29 mm agua salada) y luz requerida (mH2O / bar).
- Clase de precisión (Referencia ±0.2% vs PLATINO ±0.1%), HART necesario, Pt100 opcional.
- Longitud/material del cable (PE/Pur/FEP), agua potable o marcas marinas, cantidad, envío.
Solicitar cotización · Obtener ayuda de selección
Especificaciones
| Spec | Value |
|---|---|
| SKU | 33978 |
| Brand | Endress+Hauser |
| Model | Waterpilot FMX21 |
| Product type | hydrostaticleveltransmitter |
| Type | Sonda de nivel hidrostática con celda de medición cerámica exenta de aceite (Waterpilot FMX21) |
| Accuracy | Referencia ±0.2%; PLATINO ±0.1% |
| Pressure range | 100 mbar…20 bar (1.5…300 psi); distancia máxima ~200 m H2O |
| Process temperature | −10…+70 °C (29 mm agua salada versión 0…+50 °C) |
| Output | 4–20 mA con HART 6.0; temperatura Pt100 integrada opcional |
| Versions | 22 mm de agua potable; 42 mm de aguas residuales; 29 mm de agua salada/marina |
| Wetted parts | 316L / cerámica / sellos; aislamiento plástico en versión de agua salada; cable PE/Pur/FEP |
| Approvals | Agua potable KTW/NSF/ACS; ATEX/FM/CSA; Marine GL/ABS/BV/DNV |
| Notes | TI00431PEN + BA00380PEN. OEM sonda Waterpilot actual es FMX21 (no pública FMX10 match). |
Documentos
- Hoja DE datos DE Endress+Hauser Waterpilot FMX21 (PDF)
- Hoja DE datos DE Endress+Hauser Waterpilot FMX21 (PDF)
Preguntas frecuentes
Q: ¿Esto es FMX10 o FMX21? A: Las fuentes de Waterpilot FMX21. OEM enumeran FMX21 como la sonda hidrostática de Waterpilot actual; esta página no usa FMX10.
Q: ¿Qué versiones de diámetro existen? A: 22 mm de agua potable; 42 mm de aguas residuales; 29 mm de agua salada/marina: coincida con los medios y las aprobaciones en la RFQ.
Q: ¿Qué debo enviar para obtener un presupuesto? A: Versión, envergadura, clase de precisión, HART/Pt100, cable, marcas, cantidad. Compatible con sistemas que utilizan Endress+Hauser Waterpilot FMX21 — no reclamamos el estado de distribuidor autorizado.
Links
| Parámetro | Valor |
|---|---|
| Accuracy | Reference ±0.2%; PLATINUM ±0.1% |
| Approvals | Drinking water KTW/NSF/ACS; ATEX/FM/CSA; marine GL/ABS/BV/DNV |
| Type | Hydrostatic level probe with oil-free ceramic measuring cell (Waterpilot FMX21) |
| Oem Note | Pipeline label FMX10 — no public FMX10 match; OEM current Waterpilot hydrostatic probe is FMX21 (H1) |
| Pressure Range | 100 mbar…20 bar (1.5…300 psi); max distance ~200 m H2O |
| Process Temperature | −10…+70 °C (29 mm saltwater version 0…+50 °C) |
| Versions | 22 mm drinking water; 42 mm wastewater; 29 mm saltwater/marine |
| Wetted Parts | 316L / ceramic / seals; plastic insulation on saltwater version; PE/PUR/FEP cable |
| Document | TI00431PEN Technical Information + BA00380PEN Operating Instructions |
