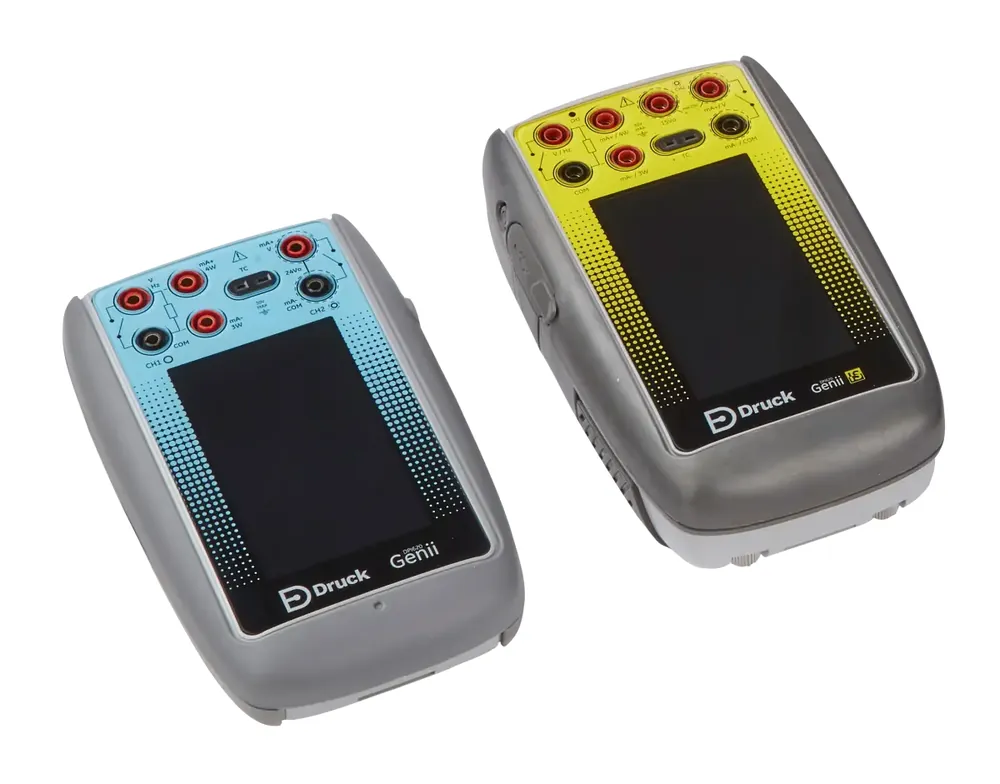

Calibrador multifunción Druck DPI 620 Genii
Calibrador multifunción modular. mA/V/ohms/freq/TC/RTD; HART/FF opcional; presión PM620 y generación PV62X. Ayuda para la selección de RFQ +.
RFQ solo líneas BOM. Envíe para cotización de ingeniería.
Parámetros clave
Se adapta a la calibración de campo y taller donde necesita un dispositivo portátil modular para medir y obtener mA/V/ohmios/frecuencia/TC/RTD, con comunicador opcional HART o Foundation Fieldbus, módulos de presión PM620 intercambiables y estaciones de generación PV62XG.
Puntos de selección (fijar antes de la cotización)
- Arquitectura — Sistema modular: calibrador DPI620G, módulos de presión PM620, portador MC620G, estaciones de generación PV62XG. Indica qué componentes necesitas.
- Canales eléctricos — Mida y suministre mA/V/ohmios/frecuencia/TC/RTD. Precisiones del canal eléctrico según las tablas de la hoja de datos (por ejemplo, mA mide las cifras típicas de la clase 0.006% rdg).
- Presión — Depende de PM620 module intercambiable; generación a través de estaciones PV62XG cuando se solicita.
- Comunicación — HART; bus de campo de base opcional; conectividad USB/de escritorio por sistema.
- Potencia — Batería interna de Li-polímero (IO620-Batería ~4600–4800 mAh).
- IP — IP55 (DPI620G); IP54 (variantes IS).
- Ambiente — En funcionamiento −10…+50 °C.
- Formulario — Sistema modular portátil (calibrador + soporte del módulo + estación de presión).
- Zona de peligro — IS versiones DPI620G-IS / PM620-IS / PV62X-IS disponibles.
- Aprobaciones (ficha técnica) — ATEX; IECEx; ETL (versiones IS).
Errores frecuentes / trampas
- Pedir el cabezal del calibrador solo cuando el trabajo necesita módulos PM620 m y/o una estación de generación PV62XG: la presión es modular, no integrada en cada paquete.
- Suponiendo que una cifra de precisión cubra cada canal; mA "clase típica 0.006% rdg" no es la presión o la cifra TC: consulte las tablas de la hoja de datos y el módulo PM620 m.
- Especificación del estándar DPI620G cuando el área necesita IS (DPI620G-IS / PM620-IS / PV62X-IS) — IP también cae a IP54 en las variantes IS.
- Omitir las opciones del comunicador HART o Foundation Fieldbus cuando el bucle es digital: son opcionales.
- Ignorar la capacidad de la batería (~ 4600–4800 mAh Li-polímero) durante largos días de campo sin un plan de paquete de repuesto.
Cuándo cotizar / qué decirnos
- Canales eléctricos necesarios (mA/V/ohmios/frecuencia/TC/RTD) y tolerancias requeridas.
- Rangos de presión y medios — que PM620 módulos; estación de generación (PV62XG) sí/no.
- Comunicador: HART y/o Foundation Fieldbus.
- Estándar vs construcción de IS; ambiente; necesidad de IP.
- Cantidad, envío al país y cualquier composición del paquete (calibrador / transportista / módulos / estación).
Solicitar cotización · Obtener ayuda de selección
Especificaciones
| Spec | Value |
|---|---|
| SKU | 39101 |
| Brand | Druck |
| Model | DPI 620 Genii |
| Product type | calibrator |
| Measuring range | Modular: eléctrico mA/V/ohmios/frecuencia/TC/RTD más módulos de presión PM620 intercambiables y estaciones de generación de presión PV62XG |
| Accuracy | Precisiones del canal eléctrico según las tablas de la hoja de datos (por ejemplo, mA mide las cifras típicas de la clase 0.006% rdg); la presión depende del módulo PM620 m |
| Output / functions | Medida y fuente mA/V/ohmios/frecuencia/TC/RTD; HART opcional y comunicador Foundation Fieldbus |
| Supply | Batería interna de polímero de litio (batería IO620~4600–4800 mAh) |
| IP rating | IP55 (DPI620G); IP54 (variantes IS) |
| Ambient temperature | En funcionamiento −10…+50 °C |
| Communication | HART; bus de campo de base opcional; conectividad USB/de escritorio por sistema |
| Approvals | ATEX; IECEx; ETL (versiones IS) |
| Hazardous area | IS versiones DPI620G-IS / PM620-IS / PV62X-IS disponibles |
| Mounting | Sistema modular portátil (calibrador + soporte del módulo + estación de presión) |
| Notes | Componentes del sistema: calibrador DPI620G, módulos de presión PM620, portador MC620G, estaciones de generación PV62XG. |
Preguntas frecuentes
Q: ¿Un SKU incluye la generación de presión? A: No automáticamente. La medición de presión utiliza módulos PM620 m intercambiables; la generación utiliza estaciones PV62XG. Indique los rangos de presión y si necesita una estación de generación en la RFQ.
Q: ¿Estándar o ES versión? A: El estándar DPI620G es IP55. Las variantes IS ( DPI620G-IS/ PM620-IS / PV62X-IS) están disponibles con las marcas ATEX/IECEx/ETL e IP54. Coincidir con la clasificación del área.
Q: ¿Puede hablar HART o Foundation Fieldbus? A: HART está en la lista; Foundation Fieldbus es opcional. Confirme las necesidades del comunicador en el presupuesto.
Q: ¿Qué debo enviar para obtener un presupuesto? A: Canales y tolerancias, rangos PM620, PV62X sí/no, HART/FF, estándar vs IS, cantidad. Compatible con sistemas que utilizan Druck DPI 620 Genii si necesita un control directo: no reclamamos el estado de distribuidor autorizado.
Links
| Parámetro | Valor |
|---|---|
| Measuring range | Modular: electrical mA/V/ohms/frequency/TC/RTD plus interchangeable PM620 pressure modules and PV62XG pressure generation stations |
| Accuracy | Electrical channel accuracies per datasheet tables (e.g. mA measure typical 0.006% rdg class figures); pressure depends on PM620 module |
| Output | Measure and source mA/V/ohms/frequency/TC/RTD; optional HART and Foundation Fieldbus communicator |
| Supply | Internal Li-polymer battery (IO620-Battery ~4600–4800 mAh) |
| Protection | IP55 (DPI620G); IP54 (IS variants) |
| Ambient temperature | Operating −10…+50 °C |
| Communication | HART; optional Foundation Fieldbus; USB/desktop connectivity per system |
| Approvals | ATEX; IECEx; ETL (IS versions) |
| Hazardous area | IS versions DPI620G-IS / PM620-IS / PV62X-IS available |
| Mounting | Handheld modular system (calibrator + module carrier + pressure station) |
| Notes | System components: DPI620G calibrator, PM620 pressure modules, MC620G carrier, PV62XG generation stations. |
