Sensor de temperatura E+H iTHERM ModuLine TM101

Se adapta a puntos de temperatura de proceso directo industriales (no peligrosos) que necesitan una métrica modular RTD o termopar con transmisor de cabezal iTEMP opcional — intervalo de la familia -50 a + 650 °C, Pmax 50 bar, roscas/accesorios de compresión por ModuLine.

Ventajas clave

• Rango de medida — Familia general -50 a + 650 °C(-58 a + 1202 °F); opciones de tipo K de Pt100 TF básico -50 a + 200 °C; TC según TI01446.
• Opciones del Sensor: — Modular RTD (Pt100 TF/WW) o termopar; termómetro métrico de contacto de proceso directo.
• Salida — Sensor de cableado directo o transmisor de cabezal iTEMP: 4–20 mA, HART, IO-Link.
• Presión de proceso — Pmax = 50 bar (725 psi).
• Ingress protection — Hasta IP66 / parcialmente IP68 dependiendo del diseño del cabezal/conector del terminal.

Aplicaciones típicas

• Temperatura de proceso industrial donde se especifica un termómetro métrico ModuLine básico (oferta base no peligrosa).
• RTD Pt100 Bucles TF que necesitan insertos de Clase A / Clase AA con transmisor de cabeza opcional.
• Contacto directo del proceso con conexiones de proceso roscadas o de ajuste por compresión.
• Sustitución de insertos modulares RTD/TC donde el tramo de la familia TM101 y 50 bar Pmax cubren el servicio.

Guía de selección

• Tipo de Sensor — Bloquear Pt100 TF/WW vs Tipo K (y otros TC) antes de la RFQ; precisión Pt100 Clase A / Clase AA según IEC 60751 (dependiente del tipo de Sensor); los transmisores iTEMP opcionales mejoran la precisión del sistema.
• Transmisor — El cableado directo frente a iTEMP 4–20 mA/ HART / IO-Link cambia el cableado y la precisión del sistema.
• Conexión de proceso — Amplia gama de roscas y racores de compresión (métrico ModuLine).
• Ambiente / cabezal — Por selección de cabezal de terminal/ transmisor (ver TI01446).
• Aprobaciones — Oferta de base industrial (no peligrosa) según el posicionamiento de TM101: use TM111 cuando se requieran marcas Ex.

Errores frecuentes

• Pedir TM101 cuando el bucle necesita ATEX/IECEx/CSA — TM101 se posiciona como industrial no peligroso; TM111 lleva opciones Ex.
• Dejando el inserto en blanco: Pt100 TF Basic Tops en +200 °C mientras que la familia va a +650 °C con otros Sensores.
• Suponiendo que cada cabezal es IP68, la entrada es hasta IP66 / parcialmente IP68 dependiendo del cabezal/conector del terminal.
• Omitir la elección del transmisor: el Sensor de cableado directo frente a iTEMP 4–20 mA/HART/IO-Link cambia la terminación y el presupuesto de precisión.

Cuándo cotizar / qué decirnos

1. Tipo de Sensor (Pt100 TF/WW vs TC), longitud/diámetro del inserto y necesidad de Clase A vs Clase AA.
2. Conexión del proceso (subproceso/compresión), Pmax/media T y si se requiere iTEMP 4–20 mA/HART/IO-Link.
3. Cantidad, envío y confirmación de que no es peligroso (sin Ex) es aceptable; de lo contrario, cite TM111.

Solicitar cotización · Obtener ayuda de selección

Especificaciones

Documentos

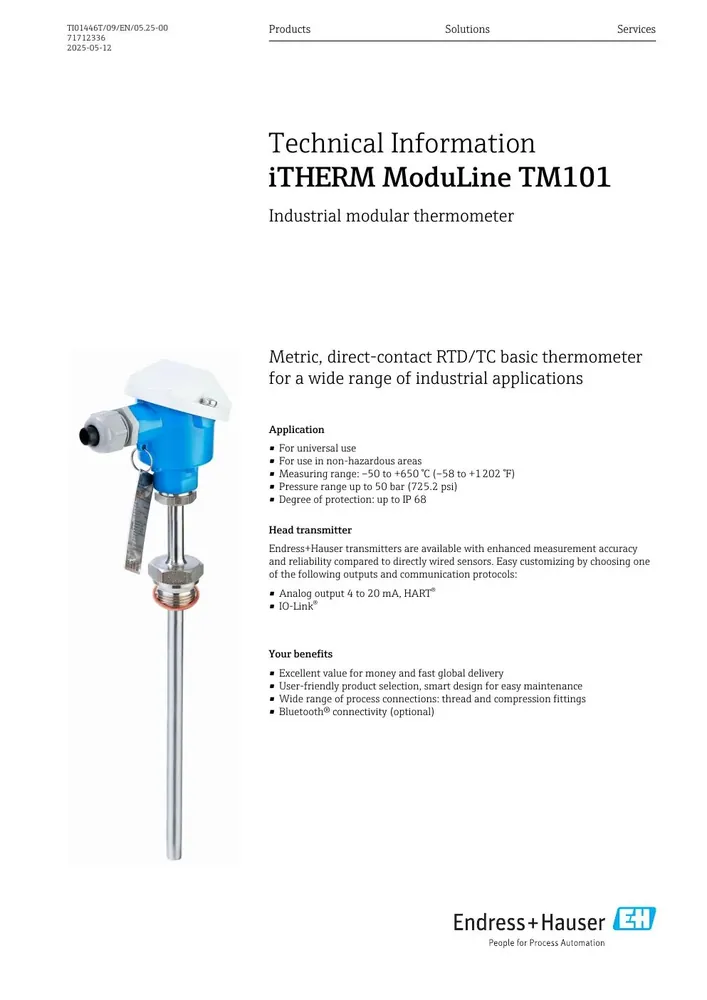

• Instrucciones de funcionamiento de Endress+Hauser iTHERM ModuLine TM101 (PDF)

Preguntas frecuentes

Q: TM101 vs TM111? A: TM101 es el termómetro métrico ModuLine industrial básico (no peligroso) para 50 bar. TM111 añade QuickSens, opciones de presión/temperatura más altas y aprobaciones Ex — pick by Ex need and Span / amplitud de escala.

Q: ¿Qué productos están disponibles? A: Sensor de cableado directo o transmisor de cabezal iTEMP con 4–20 mA, HART o IO-Link.

Q: ¿Qué debo enviar para obtener un presupuesto? A: Tipo de Sensor, conexión, T/P de medios, necesidad de transmisor, cantidad, envío. Compatible con sistemas que utilizan E+H iTHERM ModuLine TM101 — no reclamamos el estado de distribuidor autorizado.
