Sensor de temperatura E+H iTHERM ModuLine TM111

Se adapta a los puntos de temperatura de proceso que necesitan RTD/TC modulares con respuesta rápida iTHERM QuickSens, opciones de doble sello, intervalo de medición a -200...+ 1100 °C, presión a 75 bar y códigos de protección contra explosiones ATEX/IECEx/CSA.

Ventajas clave

• Rango de medida — −200 a +1100 °C (−328 a +2012 °F) dependiendo del tipo de Sensor; Pt100 WW extendido −200 a +600 °C; TC a 1100 °C.
• De reacción rápida — Pt100 Clase A / Clase AA; TC clase estándar/especial según IEC; iTHERM QuickSens t50 0.5 s / t90 1.5 s (ø6 mm).
• Diseño del Sensor — Modular RTD/TC con opciones de inserción de respuesta rápida iTHERM QuickSens; Tecnología de doble sello.
• Presión de proceso — Hasta 75 bar (1088 psi) a + 200 °Cpara TF/QuickSens estándar Pt100; 50 bar a +400 °C para otros Sensores.
• Aprobaciones — ATEX; IECEx; CSA (opciones de protección contra explosiones).

Aplicaciones típicas

• Medición de temperatura de áreas peligrosas que necesita códigos de termómetro ATEX/IECEx/CSA.
• Control de proceso de respuesta rápida donde importa QuickSens t50 0.5 s / t90 1.5 s (ø6 mm).
• Extensión de los tramos RTD/TC — Pt100 WW a +600 °C; opciones de TC a 1100 °C.
• Tareas de presión de proceso más altas hasta 75 bar (dependiente del Sensor/temperatura).

Guía de selección

• Sensor / QuickSens — Confirme Pt100 WW vs QuickSens ø6 mm vs TC antes de la RFQ.
• Salida — Transmisor de cabezal con cable directo o iTEMP 4–20 mA / HART/ IO-Link.
• Conexión de proceso — Roscas, accesorios de compresión y variantes soldadas por configurador ModuLine.
• Presión vs temperatura — TF estándar/QuickSens Pt100 to 75 bar en +200 °C; 50 bar a +400 °C para otros Sensores — bloquee ambos.
• Marcas ex — ATEX; IECEx; CSA (opciones de protección contra explosiones) — zona/división estatal en la RFQ.

Errores frecuentes

• Pedido de TM101 cuando se requiere Ex o QuickSens: TM111 es la ruta avanzada/Ex ModuLine.
• Ignorar la reducción de presión con la temperatura: 75 bar se aplica al TF/QuickSens estándar Pt100 a +200 °C.
• Dejar en blanco el tipo de sello / conexión dual cuando el proceso necesita variantes soldadas o de compresión.
• Suponiendo que cada inserto llegue a 1100 °C, el máximo de la familia depende del tipo de Sensor (Pt100 WW extendido -200...+ 600 °C; TC a 1100 °C).

Cuándo cotizar / qué decirnos

1. Tipo de Sensor (QuickSens Pt100 vs WW vs TC), diámetro/longitud de inserción y necesidad de tiempo de respuesta.
2. Conexión de proceso, medios T/P, código Ex (ATEX/IECEx/CSA) e iTEMP 4–20 mA/HART/IO-Link sí/no.
3. Cantidad, envío, doble sello o notas de conexión especiales.

Solicitar cotización · Obtener ayuda de selección

Especificaciones

Documentos

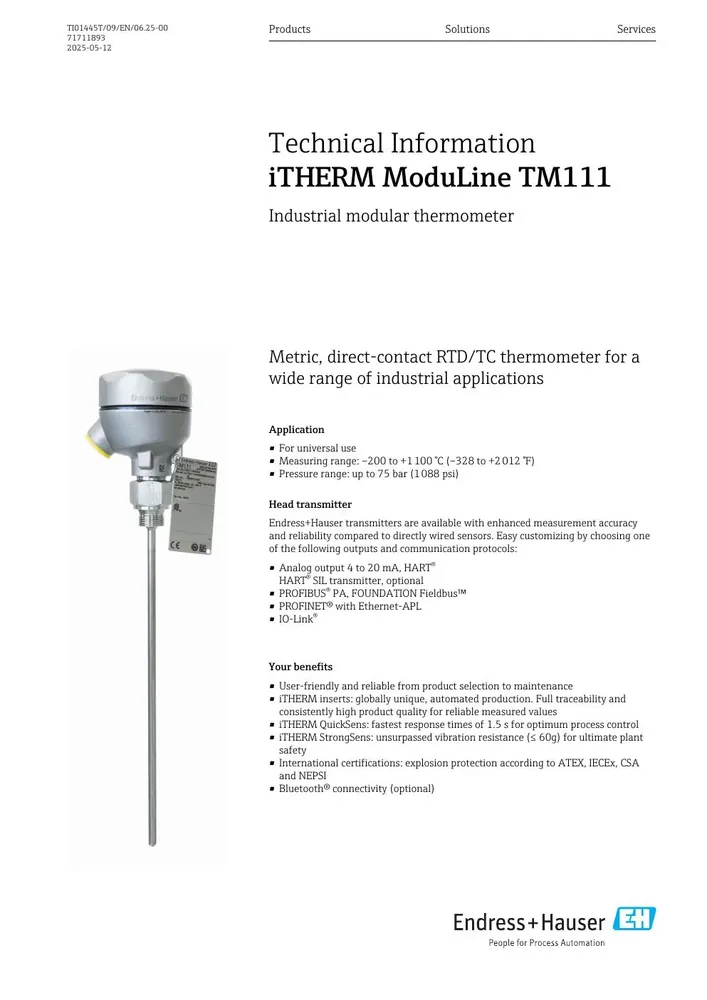

• Instrucciones de funcionamiento de Endress+Hauser iTHERM ModuLine TM111 (PDF)

Preguntas frecuentes

Q: ¿Cuándo necesito TM111 en lugar de TM101? A: Cuando necesite una respuesta QuickSens, opciones T/P más altas, doble sello o marcas ATEX/IECEx/CSA, TM101 es la oferta básica no peligrosa.

Q: ¿Qué tan rápido es QuickSens? A: iTHERM QuickSens enumera t50 0.5 s / t90 1.5 s para insertos ø6 mm — confirme el diámetro en la cadena ordenada.

Q: ¿Qué debo enviar para obtener un presupuesto? A: Tipo de Sensor, T/P, código Ex, conexión, transmisor, cantidad. Compatible con sistemas que utilizan E+H iTHERM ModuLine TM111 — no reclamamos el estado de distribuidor autorizado.
