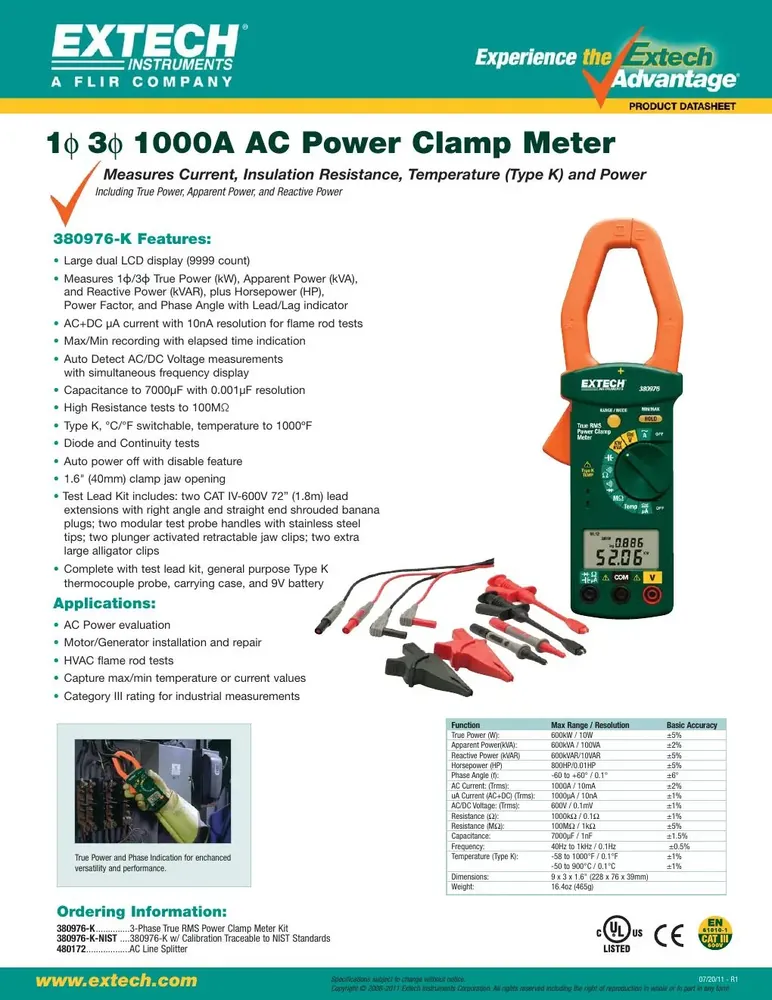

Extech 380976-K pinza de potencia True RMS (kit)

Encaja en comprobaciones de potencia CA monofásica y trifásica. Una sola pinza True RMS cubre kW, kVA, kVAR, HP, factor de potencia y ángulo de fase, además de 1000 A y 600 V. También mide temperatura Tipo K, capacitancia y corriente de varilla de llama en µA. El kit incluye cables de prueba estilo CAT IV, sonda Tipo K, maletín y batería de 9 V.

Ventajas clave

Corriente CA — 1000 A True RMS; resolución 10 mA; precisión básica ±2%; apertura de mordaza 1,6 in (40 mm).
Canales de potencia — Potencia real 600 kW / 10 W de resolución; ±5%; aparente 600 kVA /100 VA; ±2%; reactiva 600 kVAR / 10 VAR; ±5%; HP 800 HP / 0.01 HP; ±5%.
Fase / PF — Ángulo de fase -60 a +60° / 0,1°; ±6° con indicador de avance/retardo; indicación de avance/retardo en el LCD dual.
Canales extra — Tensión AC/DC 600 V con auto-detección (±1%). Frecuencia simultánea 40 Hz–1 kHz (±0,5%). Tipo K −50…900 °C (−58…1000 °F). Capacitancia hasta 7000 µF. Canal µA 1000 µA AC+DC con resolución 10 nA (varilla de llama).
Kit / seguridad — CAT III 600 V; kit de cables de prueba + sonda Tipo K + maletín + 9 V; 9 × 3 × 1,6 in (228 × 76 × 39 mm); 16,4 oz (465 g).

Aplicaciones típicas

Evaluación de energía de CA monofásica y trifásica en motores, alimentadores y generadores.
Comprobaciones de instalación y reparación del motor/generador de kW, PF y ángulo de fase con avance/retardo.
Pruebas de varillas de llama HVAC µA (resolución AC+DC µA a 1000 µA / 10 nA).
Temperatura de campo y puntos de capacitancia junto con la corriente de pinza con la sonda tipo K incluida.

Guía de selección

Corriente / Mordaza — Confirme que la carga sea ≤1000 A True RMS y que el conductor encaje 1.6 in (40 mm) de apertura.
Necesidad de energía — Bloquee si solo necesita kW o también kVA/kVAR/HP/PF/ángulo de fase antes de la RFQ.
Voltaje / CAT — AC/DC a 600 V; CAT III 600 V: haga coincidir la clasificación CAT con la ubicación de la medición.
Kit vs solo medidor — Este SKU es 380976-K (kit con juego de cables CAT IV + caja tipo K +); el hermano de solo medidor es 380976.
Calibración — Base 380976-K vs 380976-K-NIST cuando se requiere calibración trazable NIST.

Errores frecuentes

Pedir solo el medidor 380976 cuando el trabajo necesita el kit de cables CAT IV y la sonda tipo K: especifique 380976-K para el kit.
Se espera que la abrazadera de alimentación de CC o la abrazadera de sujeción CAT IV funcionen: la seguridad indicada es CAT III 600 V; los cables en el kit son accesorios de estilo CAT IV.
Usarlo como un megger de aislamiento dedicado — alta resistencia a 100 MΩ no es un conjunto de prueba de aislamiento de 1 kV.
Ignorar la precisión del ángulo de fase (±6°) cuando el trabajo necesita una medición de fase/PF de precisión más allá de la clase de abrazadera de mano.

Cuándo cotizar / qué decirnos

1φ vs 3φ de servicio, amperios máximos esperados/kW, y si se requieren PF/ángulo de fase/HP.
Confirmar kit (380976-K) vs solo medidor (380976), y NIST (380976-K-NIST) sí/no.
Cantidad, envío y cualquier necesidad de divisor de línea de CA (480172) o sondas Tipo K de repuesto.

Solicitar cotización · Obtener ayuda de selección

Especificaciones

Spec	Value
SKU	30832
Brand	Extech
Model	380976-K
Product type	powerclampmeter
Product name	Kit de medidores de abrazadera de potencia de CA monofásica/trifásica Extech 380976-K 1000A
Ac Current	1000 A Verdadero RMS; resolución 10 mA; precisión básica ±2%
True Power	Resolución de 600 kW / 10 W; ±5%
Apparent Power	600 kVA / 100 VA; ±2%
Reactive Power	600 kVAR / 10 VAR; ±5%
Horsepower	800 HP / 0.01 HP; ±5%
Phase Angle	−60 a +60° / 0.1°; ±6° con indicador de avance/retardo
Voltage	AC/DC 600 V detección automática; ±1%; visualización de frecuencia simultánea
Frequency	40 Hz to 1 kHz; ±0.5%
Temperature Type K	−50 to 900 °C (−58 to 1000 °F)
Capacitance	To 7000 µF
Resistance	A 100 MΩ; baja resistencia a 1000 kΩ
Microcurrent	1000 µA CA+CC con resolución de 10 nA (varilla de llama)
Safety Category	CAT III 600 V
Clamp Jaw	Apertura de 1,6 pulg. (40 mm)
Power	1 pila 9 V
Dimensions Weight	9 × 3 × 1.6 in (228 × 76 × 39 mm); 16.4 oz (465 g)

Preguntas frecuentes

Q: ¿Qué incluye el kit 380976-K? A: Abrazadera eléctrica True RMS, kit de cable de prueba de estilo CAT IV (extensiones, sondas, clips de mordaza, clips de cocodrilo), sonda tipo K de uso general, estuche de transporte y batería 9 V según la hoja de datos del kit OEM.

Q: ¿Qué cantidades de potencia se miden? A: Potencia real a 600 kW, aparente a 600 kVA, reactiva a 600 kVAR, caballos de fuerza a 800 HP, más ángulo de fase -60...+60° con avance/retardo — junto con TRM de 1000 A y 600 V.

Q: ¿Qué debo enviar para obtener un presupuesto? A: 1φ/3φ, banda de amperios/kW, kit frente a solo medidor, necesidad de NIST, cantidad, envío. Compatible con sistemas que utilizan Extech 380976-K — no reclamamos el estado de distribuidor autorizado.
