Fluke

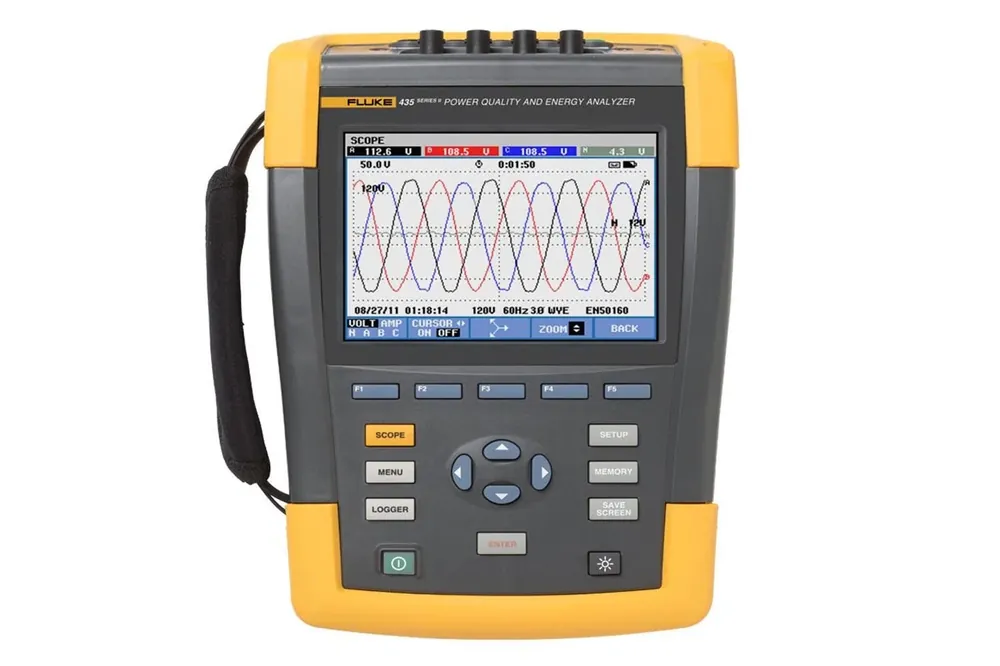

Analizador de calidad de energía Fluke 435-II
Cotización a solicitud
Sin pago en línea · líneas en BOM RFQ
Analizador PQ trifásico: IEC 61000-4-30 Clase A, 1–1000 V, CAT III 1000 V / CAT IV 600 V. Ayuda para la selección de RFQ +.
Descargar datasheet PDF
RFQ solo líneas BOM. Envíe para cotización de ingeniería.
Parámetros clave
Standard Compliance
IEC 61000-4-30 Class A (435-II / 437-II); Class S on 434-II
Voltage Range
1–1000 V phase-to-neutral (per 430 Series II technical data)
Voltage Accuracy
±0.1% of nominal voltage (typical Class A)
Transient Capture
Automatic transient mode; 200 kHz waveform on all phases up to 6 kV
Sampling
PowerWave half-cycle RMS; waveform capture 50/60 cycles per event
Functions
V/A/Hz, dips/swells, harmonics, power/energy, energy loss calculator, unbalance, inrush, flicker, mains signaling, PowerWave, inverter efficiency
Se adapta a las encuestas de calidad de energía trifásica y a la resolución de problemas que necesitan un registro de clase A IEC 61000-4-30 (clase 435-II /437-II) con cobertura de fase a neutral 1–1000 V y clasificación de seguridad CAT III 1000 V/ CAT IV 600 V.
Puntos de selección (fijar antes de la cotización)
- Estándar — IEC 61000-4-30 Clase A (435-II / 437-II); Clase S en 434-II.
- Voltaje — 1–1000 V fase a neutro (por datos técnicos de la serie 430 II); precisión típica de voltaje de clase A ±0.1% de nominal.
- Captura transitoria — Modo transitorio automático; forma de onda 200 kHz en todas las fases hasta 6 kV.
- Obtención de muestras — PowerWave RMS de medio ciclo; captura de forma de onda 50/60 ciclos por evento.
- Funciones — V/A/Hz, dips/swells, armónicos, potencia/energía, calculadora de pérdida de energía, desequilibrio, irrupción, parpadeo, señalización de red, PowerWave (por conjunto de funciones de hoja de datos).
- Seguridad — CAT III 1000 V / CAT IV 600 V.
- Memoria — Tarjeta SD de 8 GB (máx. 32 GB); registrador de hasta 600 parámetros.
- Batería — Hasta 8 horas por carga (Li-ion).
- Sondas actuales — Cuatro sondas flexibles delgadas i430-Flexi-TF incluidas.
- Software — Incluye software de análisis para gráficos e informes.
- Frecuencia — 50/60 Hz Systems; 437-II añade 400 Hz.
Errores frecuentes / trampas
- Pedido 434-II Clase S cuando el contrato de estudio requiere Clase A — 435-II / 437-II son Clase A en este extracto.
- Suponiendo una cobertura aeroespacial/aviónica de 400 Hz, 437-II añade 400 Hz; 435-II aparece para los sistemas 50/60 Hz.
- Ignorando los límites CAT III 1000 V/ CAT IV 600 V frente a la categoría de instalación en el sitio.
- Dejar el conjunto de sondas en blanco: se incluyen cuatro sondas flexibles i430-Flexi-TF; indique si se necesitan otros tipos de TC.
- Planificación de memoria SD de tamaño insuficiente: 8 GB SD incluidos, máximo 32 GB; registrador de hasta 600 parámetros.
Cuándo cotizar / qué decirnos
- Tipo de estudio (PQ de clase A, pérdida de energía, transitorio, armónicos) y frecuencia del sistema (50/60 Hz vs 400 Hz necesario).
- Rangos de voltaje/corriente, preferencia de sonda y categoría CAT del punto de medición.
- Duración del registro, necesidad de tamaño SD, cantidad, envío, requisitos de software/informe.
Solicitar cotización · Obtener ayuda de selección
Especificaciones
| Spec | Value |
|---|---|
| SKU | 36912 |
| Brand | Fluke |
| Model | 435-II |
| Product type | powerqualityanalyzer |
| Standard compliance | IEC 61000-4-30 Clase A (435-II / 437-II); Clase S en 434-II |
| Voltage range | 1–1000 V fase-a-neutro (por 430 Serie II datos técnicos) |
| Voltage accuracy | ±0.1% de tensión nominal (típica Clase A) |
| Transient capture | Modo transitorio automático; forma de onda 200 kHz en todas las fases hasta 6 kV |
| Sampling | PowerWave RMS de medio ciclo; captura de forma de onda 50/60 ciclos por evento |
| Functions | V/A/Hz, dips/swells, armónicos, potencia/energía, calculadora de pérdida de energía, desequilibrio, irrupción, parpadeo, señalización de red, PowerWave (por hoja de datos) |
| Safety rating | CAT III 1000 V / CAT IV 600 V |
| Memory | Tarjeta SD de 8 GB (máx. 32 GB); registrador de hasta 600 parámetros |
| Battery life | Hasta 8 horas por carga (Li-ion) |
| Current probes | Cuatro sondas flexibles delgadas i430-Flexi-TF incluidas |
| Software | Software de análisis incluido para gráficos e informes |
| Frequency | Sistemas 50/60 Hz; 437-II añade 400 Hz |
Preguntas frecuentes
Q: ¿Es 435-II Clase A o Clase S? A: IEC 61000-4-30 Clase A para 435-II / 437-II en este extracto; la Clase S se enumera para 434-II.
Q: ¿Cubre los sistemas 400 Hz? A: 435-II aparece para 50/60 Hz; 437-II añade 400 Hz. Dígalo en la RFQ si necesita 400 Hz.
Q: ¿Qué debo enviar para obtener un presupuesto? A: Tipo de estudio, frecuencia, rangos, categoría CAT, necesidades de registro, cantidad. Compatible con sistemas que utilizan Fluke 435-II: no reclamamos el estado de distribuidor autorizado.
Links
| Parámetro | Valor |
|---|---|
| Standard Compliance | IEC 61000-4-30 Class A (435-II / 437-II); Class S on 434-II |
| Voltage Range | 1–1000 V phase-to-neutral (per 430 Series II technical data) |
| Voltage Accuracy | ±0.1% of nominal voltage (typical Class A) |
| Transient Capture | Automatic transient mode; 200 kHz waveform on all phases up to 6 kV |
| Sampling | PowerWave half-cycle RMS; waveform capture 50/60 cycles per event |
| Functions | V/A/Hz, dips/swells, harmonics, power/energy, energy loss calculator, unbalance, inrush, flicker, mains signaling, PowerWave, inverter efficiency |
| Safety Rating | CAT III 1000 V / CAT IV 600 V |
| Memory | 8 GB SD card (max 32 GB); logger up to 600 parameters |
| Battery Life | Up to 8 hours per charge (Li-ion) |
| Current Probes | Four included i430-Flexi-TF thin flexible probes |
| Software | Included analysis software for graphs and reports |
| Frequency | 50/60 Hz systems; 437-II adds 400 Hz |
