Controlador indicador Yokogawa UT35A/UT32A

Se adapta a los bucles de temperatura/proceso del panel que necesitan un controlador indicador UTAdvanced con entrada universal (TC/RTD/mV/V/mA), ±0.1% de clase de indicación FS y una opción de montaje de panel de profundidad corta 1/4 DIN (UT35A) o 1/8 DIN (UT32A).

Ventajas principales

• Entrada Universal. — TC / RTD / mV / V / mA según GS05P01D31.
• ±0.1% Indicación FS — Clase de indicación UTAdvanced.
• UT35A or UT32A — Panel de profundidad corta 1/4 DIN (96×96) o 1/8 DIN (48×96).
• Escalera + 4 SP — Estándar de secuencia de escalera; 4 puntos de ajuste objetivo (números PID).
• Opciones de bus de campo — RS-485; Ethernet; PROFIBUS-DP; CC-Link; DeviceNet (UT35A más rico).

Aplicaciones típicas

• Temperatura del panel y control de indicación de proceso en cortes 1/4 o 1/8 DIN.
• Bucles que necesitan lógica de secuencia de escalera con múltiples puntos de ajuste objetivo.
• Plantas que añaden opciones de Ethernet o bus de campo en los controladores UTAdvanced.

GUÍA DE SELECCIÓN

• Rango / entrada — Entrada universal (TC/RTD/mV/V/mA) según GS05P01D31; indicación ±0.1% de clase FS.
• Salida — Salidas de control por sufijo (relé/pulso de voltaje/corriente); opciones de retransmisión; hasta 8 combinaciones DO.
• Alimentación — Múltiples paquetes de suministro de CA/CC por Modeloo/código de sufijo (consulte GS).
• IP — Panel frontal IP56 (sello típico del panel UTAdvanced).
• La pantalla muestra — LCD a color grande de 14 segmentos; teclas de navegación.
• Comunicación — RS-485; Ethernet; PROFIBUS-DP; CC-Link; opciones DeviceNet (UT35A más rico que UT32A).
• Montaje — UT35A 1/4 DIN (96× 96 mm); UT32A 1/8 DIN (48× 96 mm); montaje en panel de profundidad corta.
• Aprobaciones — CE; UL/cUL (confirme el paquete en el código de pedido).

Errores comunes

• Pedido de UT35A cuando el corte del panel es 1/8 DIN — UT32A es 48× 96 mm; UT35A es 96×96 mm.
• Suponiendo que todas las opciones de comunicación estén en ambos Modeloos, UT35A es más rico que UT32A.
• Dejar el sufijo de salida de control en blanco: el relé frente al pulso de voltaje frente a la corriente y el recuento de DO dependen del código de orden.
• Reclamar UL/cUL sin confirmar el paquete en el código de pedido.

Cuándo cotizar / qué decirnos

1. UT35A vs UT32A, tipo/rango de entrada y sufijo de control-salida.
2. Opción de comunicación, paquete de suministro, necesidades de alarma/DO.
3. Cantidad, enviar a; código de sufijo completo si se conoce.

Solicitar cotización · Obtener ayuda de selección

Especificaciones

Documentos

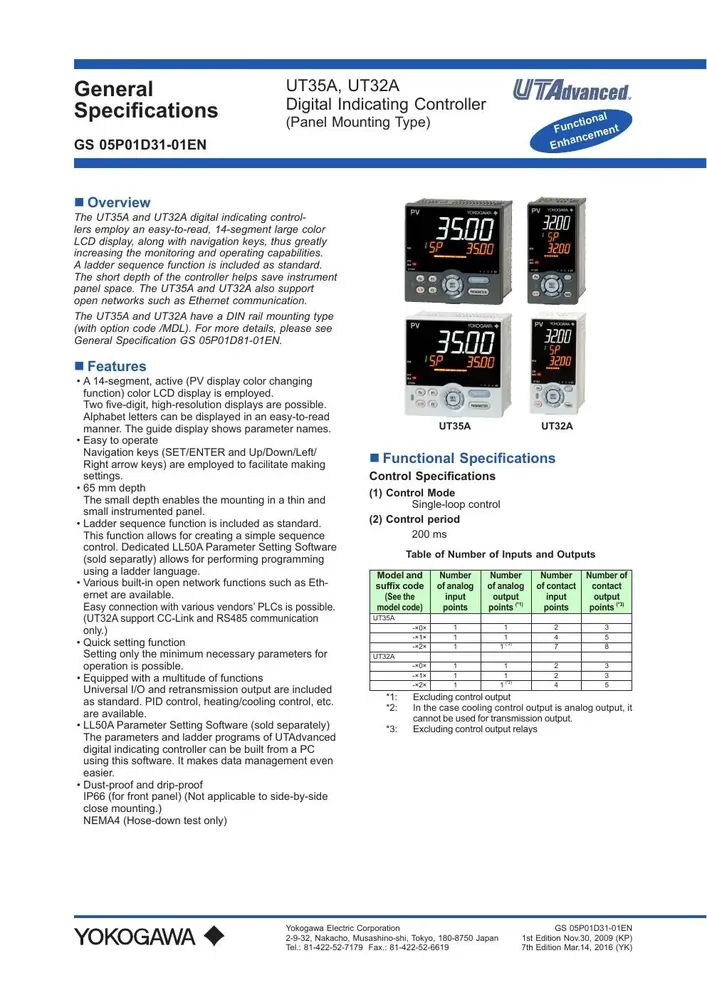

• Hoja DE datos DE Yokogawa UT35A/UT32A (PDF)
• Manual DE Yokogawa UT35A/UT32A (PDF)

Preguntas frecuentes

Q: UT35A vs UT32A? A: UT35A es 1/4 DIN (96×96 mm); UT32A es 1/8 DIN (48×96 mm). La profundidad de la opción de comunicación es más rica en UT35A por GS.

Q: ¿Qué insumos se admiten? A: Universal TC / RTD / mV / V / mA según GS05P01D31 - tipo y rango de Sensor de bloqueo en la RFQ.

Q: ¿Qué debo enviar para obtener un presupuesto? A: Tamaño del panel, entrada, salidas, suministro, bus de campo, cantidad. Compatible con sistemas que utilizan Yokogawa UT35A/UT32A — no reclamamos el estado de distribuidor autorizado.
