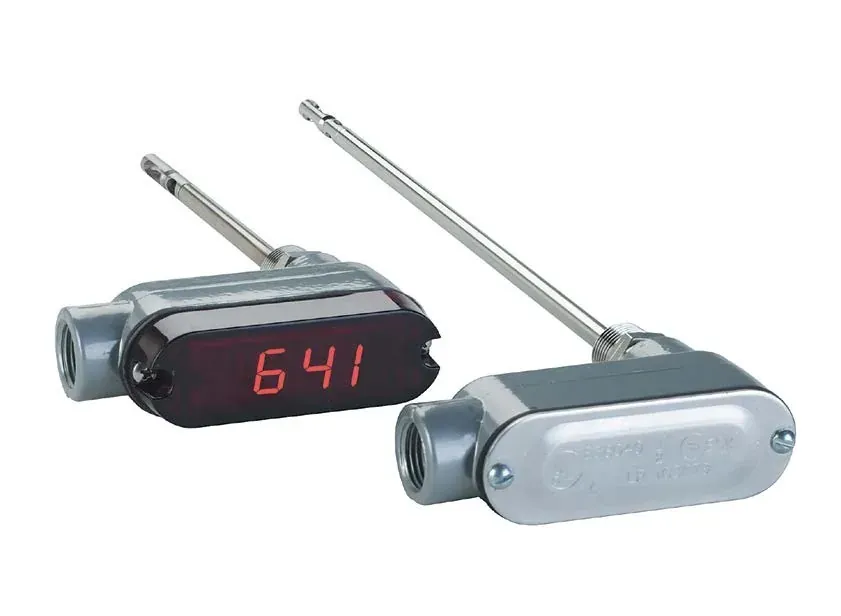

Датчик скорости воздуха Dwyer 641
Скорость нагретого массового потока воздуха TX. 250…15 000 FPM, 16 диапазонов, 4–20 mA. Запрос + помощь в подборе.
RFQ только BOM. Отправьте для инженерного КП.
Ключевые параметры
Подходит для измерения скорости чистого воздуха в воздуховоде, где вам нужен датчик массового расхода с подогревом, 16 полевых диапазонов FPM и изолированный выход 4–20 mA, а не вариант с грязным воздухом/ выхлопом.
Точки выбора (зафиксировать до запроса)
- Диапазон измерений — Выбираемые в полевых условиях 16 диапазонов: 250…15 000 FPM (1.25…75 m/s).
- Количественная — 3% FS технологический газ 32…122 °F (0…50 °C); 4% FS технологический газ −40…32 °F и 122…212 °F (−40…0 °C и 50…100 °C).
- Выход — Изолированный 4–20 mA.
- Питание — 12–35 VDC или 10–16 VAC.
- Технологическое подключение — ½″ наружная резьба NPT (вставка воздуховода).
- Электротехническая часть — 3- или 4-проводные клеммные соединения.
- Фильтр — 0,5-15 с по выбору (примечания к опросному листу).
- Предел давления — 100 psi (6.89 bar) макс.
- IP / корпус — Разработан в соответствии с NEMA 4X (IP66) для моделей без светодиодов; дополнительные модели СВЕТОДИОДОВ (рейтинг корпуса отличается).
- Документы/материалы — Обслуживание скорости чистого воздуха (см. таблицу рабочих температур в опросном листе).
- Допуски (datasheet) — CE.
- Монтаж — Вставка воздуховода с ½ NPT.
Типичные ошибки / ловушки
- Указание 641 для режима грязного воздуха/ выхлопа — этот режим соответствует 641B (более низкий диапазон, различная точность). Сначала проверьте чистоту носителя.
- Заказ модели светодиодного дисплея и предположение NEMA 4X / IP66 — в опросном листе указано, что рейтинг для моделей, не являющихся СВЕТОДИОДНЫМИ; рейтинг корпуса СВЕТОДИОДНОГО дисплея отличается.
- Игнорирование ступенчатого изменения точности вне технологического газа 32…122 °F (3% FS → 4% FS).
- Превышение предела 100 psi (6.89 bar) воздуховода/статического давления.
- Электропроводка с 2-проводным петлевым питанием без подтверждения необходимости 3- или 4-проводной клеммы и питания (12–35 VDC или 10–16 VAC).
Когда запрашивать / что сообщить нам
- Ожидаемая скорость (FPM или м/с) и какой из 16 диапазонов вы будете блокировать.
- Температурный диапазон технологического газа (приводы 3% по сравнению с точностью 4% FS).
- Подтверждение чистого воздуха (вместо грязного воздуха → рассмотрите 641B).
- Доступно питание (12–35 VDC или 10–16 VAC); предпочтение отдается 3- или 4-проводным.
- Светодиодный дисплей да/нет; давление в воздуховоде; ½ NPT глубина введения/длина зонда, если известно.
- Количество, отгрузка в страну, предпочтение настройки фильтра (0,5-15 с).
Запросить предложение · Получить помощь в подборе
Характеристики
| Spec | Value |
|---|---|
| SKU | 40991 |
| Brand | Dwyer Instruments |
| Model | 641 |
| Product type | transmitter (air velocity, heated mass-flow) |
| Measuring range | Выбираемые в полевых условиях 16 диапазонов: 250…15 000 FPM (1.25…75 m/s) |
| Accuracy | 3% FS технологический газ 32…122 °F (0…50 °C); 4% FS технологический газ −40…32 °F и 122…212 °F (−40…0 °C и 50…100 °C) |
| Output signal | Изолированный 4–20 mA |
| Supply voltage | 12–35 VDC or 10–16 VAC |
| Process connection | ½″ наружная резьба NPT |
| Electrical connection | 3- или 4-проводные клеммные соединения |
| IP rating | Разработано в соответствии с NEMA 4X (IP66) для моделей без светодиодов |
| Overpressure / pressure limit | 100 psi (6.89 bar) максимум |
| Media | Обслуживание скорости чистого воздуха (см. таблицу рабочих температур) |
| Display | Дополнительные модели СВЕТОДИОДОВ (класс корпуса отличается) |
| Mounting | Вставка воздуховода с ½ NPT |
| Approvals | CE |
| Notes | Фильтр 0,5-15 с по выбору. Технические характеристики из листа технических данных Dwyer Series 641. |
Частые вопросы
Q: Какой диапазон скоростей я могу выбрать? A: Шестнадцать полевых диапазонов, охватывающих 250…15 000 FPM (1.25…75 m/s). Зафиксируйте диапазон до ожидаемой скорости воздуховода в запросе на ценовое предложение.
Q: Чистый воздух или грязный воздух? A: 641 расположен для обслуживания скорости чистого воздуха. Для грязного воздуха/ выхлопа см. Вариант 641B (SKU 40994) с более низким диапазоном и различной точностью.
Q: Какой объем производства и поставок? A: Изолированный 4–20 mA; питание 12–35 VDC или 10–16 VAC; 3- или 4-проводные клеммы.
Q: Что я должен отправить для цитаты? A: Диапазон скоростей, температура газа, чистый или грязный воздух, подача, СВЕТОДИОД да/нет, количество. Доступно для систем с указанием Dwyer Series 641 — мы не претендуем на статус авторизованного дилера.
Links
| Параметр | Значение |
|---|---|
| Measuring range | Field-selectable 16 ranges: 250…15,000 FPM (1.25…75 m/s) |
| Accuracy | 3% FS process gas 32…122 °F (0…50 °C); 4% FS process gas −40…32 °F and 122…212 °F (−40…0 °C and 50…100 °C) |
| Accuracy % FS | 3 |
| Output | Isolated 4–20 mA |
| Supply | 12–35 VDC or 10–16 VAC |
| Process connection | ½″ male NPT |
| Electrical connection | 3- or 4-wire terminal connections |
| Wetted parts | Probe/sensor materials per Series 641 datasheet (air service) |
| Housing | NEMA enclosure per datasheet |
| Protection | Designed to meet NEMA 4X (IP66) for non-LED models |
| Media temperature | Clean air velocity service (see operating temperature table) |
| Ambient temperature | Per Series 641 operating limits |
| Display | Optional LED models (enclosure rating differs) |
| Approvals | CE |
| Mounting | Duct insertion with ½ NPT |
| Notes | Heated mass-flow air velocity transmitter. Specs from Dwyer Series 641 datasheet (assets.dwyeromega.com). Filter 0.5–15 s selectable. |
| Overpressure Limit | Pressure limit 100 psi (6.89 bar) maximum |
