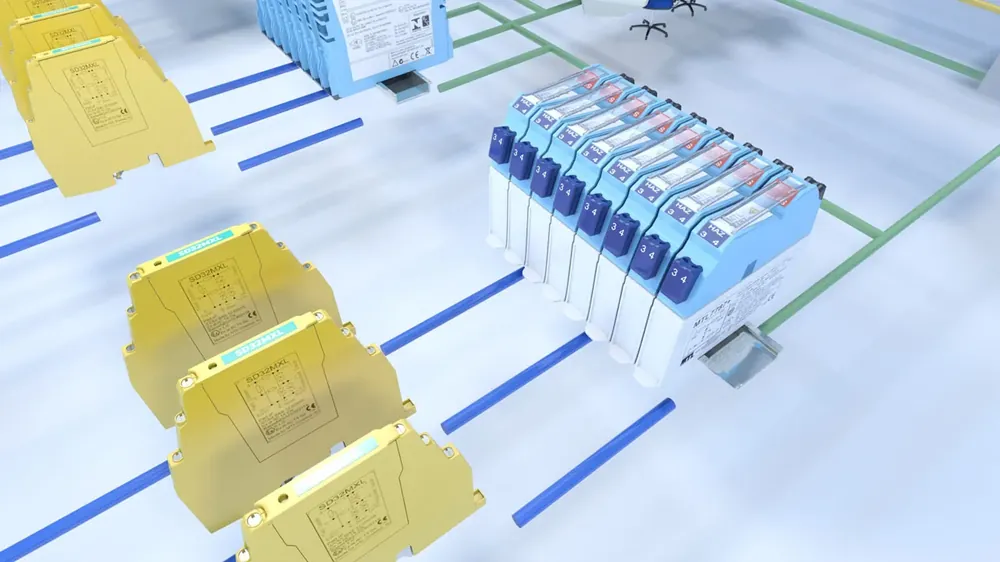

Искробезопасный барьер MTL 7700

Подходит для искробезопасной защиты контура DIN-rail, где вам нужен модуль шунтирующего диода (1-, 2- или 3-канальный по модели) со съемными клеммами и дополнительным шинным питанием, а не гальваническим изолятором.

Точки выбора (зафиксировать до запроса)

• Функция — Рельсовый шунтирующий диод искробезопасного барьера DIN (MTL7700).
• Швеллеры — 1-, 2- или 3-канальные модули по моделям. Сопоставьте количество каналов И тип сигнала С каждым контуром искробезопасности.
• Монтаж — Т-образный рельс DIN С заземлением IS.
• Терминалы — Съемные угловые клеммы.
• Шина — Дополнительная шина питания через модуль подачи MTL7798.
• Допуски (datasheet) — ATEX; IECEx; FM; CSA; Baseefa (по модулям). Подтвердите точный сертификат модуля, прежде чем называть метод защиты на чертежах.

Типичные ошибки / ловушки

• Заказ количества каналов без блокировки точного кода MTL7700 module для типа сигнала (AI/AO/DI/DO и т. д.) — этот артикул является страницей диапазона; параметры уровня модуля здесь не перечислены.
• Монтаж без надлежащего заземления IS на рельсе Т-образной секции DIN — заземление является частью функции барьера.
• Предполагая, что питание от шины включено - опционально через модуль подачи MTL7798; укажите, если вам это нужно.
• Заявление ATEX/IECEx/FM/CSA/Baseefa на чертеже без конкретного сертификата модуля и параметров объекта.
• Обработка шунтирующих диодных барьеров как гальванических изоляторов — правила заземления и обратного пути различаются; подтвердите топологию с вашим проектировщиком IS.

Когда запрашивать / что сообщить нам

1. Тип сигнала на канал (например, аналоговый вход/выход, дискретный) и количество шлейфов искробезопасности.
2. Предпочтительное количество каналов (1/2/3) и любые известные коды MTL7700 module.
3. DIN-рейка /заземление IS И требуется ЛИ питание шины MTL7798.
4. Необходимые утверждения (ATEX, IECEx, FM, CSA, Baseefa) и параметры объекта для соответствия полевым устройствам.
5. Количество и отгрузка в страну.

Запросить предложение · Получить помощь в подборе

Характеристики

Частые вопросы

Q: Это конкретный барьерный модуль или весь ассортимент? A: Артикул (SKU): MTL7700 shunt-diode IS Barrier range. Количество каналов (1/2/3) и тип сигнала выбираются модулем — список контуров отправки и любые известные коды в RFQ. Подробные электрические пределы для каждого модуля не перечислены на этой странице.

Q: Нужен ли мне MTL7798? A: Только если вам нужна дополнительная шинная подача питания. В противном случае модули монтируются на Т-образной рельсе DIN с заземлением IS, как указано.

Q: Какие разрешения применяются? A: В опросном листе перечислены ATEX, IECEx, FM, CSA и Baseefa по модулям. Применяются только сертификат заказанного модуля и параметры сущности — мы не придумываем знаки.

Q: Что я должен отправить для цитаты? A: Перечень шлейфов (типы сигналов), потребности в канале, шина питания да/нет, требуемые отметки, количество. Совместим с системами, использующими MTL 7700, если вам нужен возвратный чек — мы не претендуем на статус авторизованного дилера.
