Коробки Extech Decade (380400/380405/380500)

Подходит для работ по замене Cal-lab и сервисного стола, для которых требуется пассивная декадная коробка Extech — сопротивление (380400: 1 to 11,111,110 Ω на шагах 1 Ω), емкость (380405) или индуктивность (380500) — не является калибратором с питанием.

Ключевые преимущества

• Десятилетие сопротивления (380400) — 1 to 11,111,110 Ω в 1 Ω проходит через 7 десятилетий; ±(1% чтения + 0.3 Ω) в соответствии с Extech 380400 UM.
• Охват семьи — То же семейство SKU также включает емкостные коробки 380405 и декадные коробки индуктивности 380500.
• Пассивный выход — Нет питания; сопротивление между красными/черными крепежными стойками; белая стойка заземлена.
• Сеть резисторов — Прецизионный резистор декады (0,3 Вт); внутреннее сопротивление 0.3 Ω.
• Форма стенда — Использование на стенде; температура окружающей среды 0 to 50 °C (32 to 122 °F), < 80% RH; CE (DoC на странице продукта OEM).

Типичные области применения

• Ручная замена сопротивления на контрольных стендах счетчика, моста и DMM.
• Учебные и сервисные установки, которые требуют десятилетних шагов вместо фиксированной десятилетней резисторной карты.
• Емкость или замена индуктивности при заказе 380405 или 380500 вместо 380400.
• Пассивные пути нагрузки или опорные пути, где не требуется декада с батарейным питанием.

Руководство по выбору

• Параметр — Сопротивление → 380400; емкость → 380405 (100 пФ-11,111 мкФ на таблицу модели); индуктивность → 380500. Подтвердите, какой ящик, перед запросом ценовых предложений.
• Диапазон Ω — 380400 охватывает от 1 Ω до 11,111,110 Ω в шагах 1 Ω — подтвердите, что ваши самые низкие и самые высокие уставки находятся в этом диапазоне.
• Класс точности — План около ±(1% показания + 0.3 Ω) и внутреннее сопротивление 0.3 Ω для работы с низкой Ω.
• Подключения — Три переплета (красное/черное сопротивление; белое заземление корпуса); подтвердите стиль свинца и необходимость заземления.
• Окружающая среда — Настольный только в пределах 0–50 °C и <80% RH; не является полевым калибратором с рейтингом IP.

Типичные ошибки

• Заказ «Десятилетних коробок» без указания 380400 v 380405 v 380500 — R, C и L - это разные инструменты.
• Рассматривая 380400 как калибратор сопротивления с питанием — это пассивная десятилетняя сеть.
• Игнорирование внутреннего сопротивления 0.3 Ω при установке низких значений Ω.
• Ожидается комбинированное одно шасси R/C/L — OEM перечисляет отдельные модели 380400 / 380405 / 380500 m.

Когда запрашивать / что сообщить нам

1. Какая модель (сопротивление 380400/емкость 380405/индуктивность 380500) и диапазон Ω, F или H вам нужны.
2. Ожидаемая точность, практика использования свинца/грунта и пределы окружающей среды для стенда.
3. Количество, место доставки и требуется ли вам более одного десятилетнего типа в одном и том же порядке.

Запросить предложение · Получить помощь в подборе

Характеристики

Документы

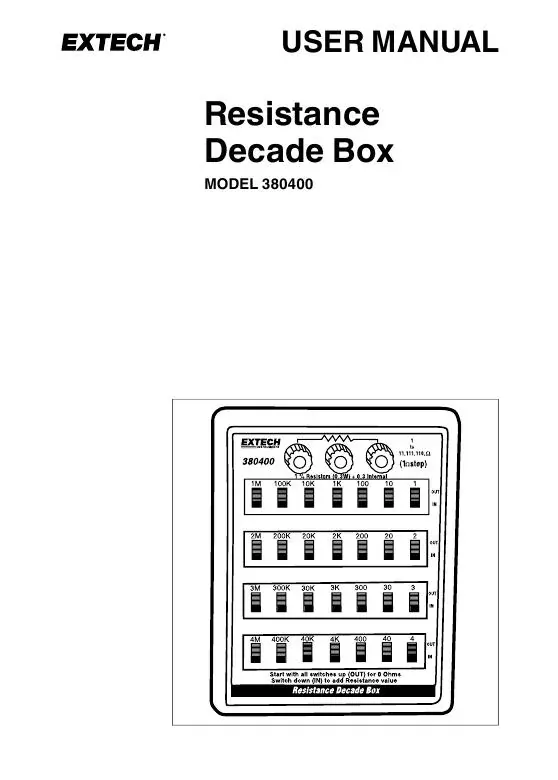

• Руководство пользователя Extech 380400 (PDF)

Частые вопросы

Q: Артикул 25033 - это одна коробка или семейство? A: Перечень семейств — сопротивление 380400, емкость 380405 и индуктивность 380500. Укажите код модели в Запросе на ценовое предложение.

Q: Требуется ли 380400 питание? A: Нет — это декада пассивного резистора между красными/черными стойками; белый - заземление корпуса.

Q: Что я должен отправить для цитаты? A: Модель (R/C/L), диапазон диапазона, количество, отгрузка. Совместим с системами, использующими декадные боксы Extech — мы не претендуем на статус авторизованного дилера.
