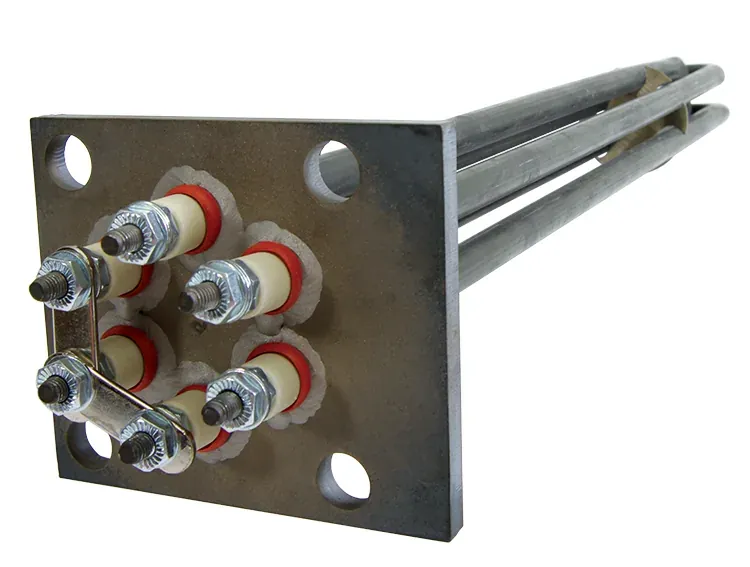

Трубчатый нагреватель Watlow WATROD

Подходит для погружения и воздушного нагрева, для которых требуется трубчатый элемент Watlow WATROD с выбираемыми материалами оболочки и плотностью ватт до 45 Вт/дюйм² (односторонний) или 120 Вт/дюйм² (двусторонний) на лист HTR-WRDT-0221.

Ключевые преимущества

• Интродьюсер класса 1800 °F — Сплав 800 двухсторонний до 1800 °F (982 °C); односторонний нержавеющая сталь/сплав до 1200 °F.
• Высокая плотность ватт — односторонняя до 45 Вт/дюйм²; двухсторонняя до 120 Вт/дюйм².
• Выбор материалов — сталь, нержавеющая сталь 304/316, сплав 800/840, варианты оболочки из сплава 600.
• Опционально MULTICOIL TC — комбинации внутренних термопар на двухсторонних сборках.

Типичные области применения

• Погружной нагрев в резервуарах и технологических емкостях.
• Нагрев воздуха И печи формованными трубчатыми элементами.
• OEM строит с указанием сплава оболочки, плотности ватт и концевой заделки.

Руководство по выбору

• Возможность температуры процесса / оболочки — Односторонний сплав 800/840 и нержавеющая сталь до 1200 °F (650 °C); двухсторонний сплав 800/840 до 1600 °F (870 °C); сплав 800 до 1800 °F (982 °C); сталь до 750 °F (400 °C).
• Плотность в ваттах — Односторонняя до 45 Вт/дюйм² (6,9 Вт/см²); двухсторонняя до 120 Вт/дюйм² (18,6 Вт/см²).
• Материалы оболочки — Сталь, 304/316 SS, сплав 800/840, сплав 600.
• Питание — UL/CSA распознавание до 240 VAC (одностороннее) / 600 VAC (двухстороннее) класса компонентов.
• Опция датчика — Опциональная многослойная смазка с внутренними комбинациями термопар (двухсторонняя).
• Номинал уплотнения — Уплотнения из силиконовой смолы, рассчитанные на 221 °F (105 °C) при уплотнении.
• Монтаж / форма — Несколько вариантов монтажа и заделки; 53 стандартных изгиба.
• Разрешения — UL; CSA.
• Примечания — Значения соответствуют спецификации Watlow HTR-WRDT-0221. Резистивный нагревательный элемент — не является измерительным прибором.

Типичные ошибки

• Указание стальной оболочки, когда температура процесса требует класса сплава 800 (сталь, указанная в 750 °F / 400 °C).
• Смешивание односторонней плотности ватт (≤45 Вт/дюйм²) с двусторонней (≤120 Вт/дюйм²).
• Игнорирование температуры уплотнения (221 °F/ 105 °C при уплотнении) в зависимости от характеристик оболочки.
• Оставшаяся заготовка для формирования / окончания изгиба — 53 стандартных пласта; геометрия замка до запроса предложений.
• Ожидание линии точности измерения — WATROD — это нагревательный элемент, а не датчик.
• Нагреватели · Руководство по покупке трубчатого нагревателя

Когда запрашивать / что сообщить нам

1. Погружение в сравнении с воздушной нагрузкой, температурой процесса/оболочки, средними и односторонними предпочтениями по сравнению с двусторонними предпочтениями.
2. Материал оболочки, целевая плотность ватт, напряжение (≤240 VAC одностороннее / ≤ 600 VAC двустороннее), MULTICOIL TC да/нет.
3. Формирование / монтаж / завершение изгиба, количество, отгрузка.

Запросить предложение · Получить помощь в подборе

Характеристики

Документы

• Спецификация трубчатого нагревателя Watlow WATROD

Частые вопросы

Q: Односторонний или двухсторонний? A: Плотность ватт и температура оболочки различаются — односторонняя до 45 Вт/дюйм² /класс 1200 °F на сплаве 800/840 и SS; двусторонняя до 120 Вт/дюйм² с более высокими ограничениями класса сплава 800. Зафиксируйте стиль в RFQ.

Q: Измеряет ли он температуру? A: Нет — это резистивный нагреватель. Опциональная внутренняя термопара MULTICOIL доступна в двухсторонних конфигурациях.

Q: Что я должен отправить для цитаты? A: Рабочий режим, температура, среда, оболочка, плотность ватт, напряжение, изгиб/концевая заделка, количество. Совместимость с системами, использующими трубчатые нагреватели Watlow WATROD — мы не претендуем на статус авторизованного дилера.
