Реле уровня E+H Liquiphant FTL50H

Подходит для работы с пищевыми продуктами и биологическими жидкостями, для которых требуется гигиенический переключатель вибронастройки — плотность ≥0,5 g/cm³ (настройка по умолчанию ≥0,7), среда от −50 до + 150 °C, компактный FTL50H с SIL2/SIL3 и гигиеническими соединениями, ориентированными на ASME BPE.

Ключевые преимущества

Точечный уровень — Определение точечного уровня для жидкостей; плотность ≥0,5 g/cm³ (настройка переключателя по умолчанию ≥0,7 g/cm³); вязкость ≤10,000 mm ²/с.
Температура — от −50 до +150 °C (−58 to 302 °F).
Смачиваемые детали — Нержавеющая / полированная камертонная вилка 316L (гигиеническая).
Выходы — Электронные вставки FEL5x (например, DC PNP, реле) по заказу; вариант плотности FEL50D для FML621.
Разрешения — SIL2/SIL3 (IEC 61508/61511); ASME BPE / пищевые и фармацевтические гигиенические конструкции.

Типичные области применения

Гигиенический резервуар для обнаружения высокой/низкой жидкости в пищевых продуктах и фармацевтических препаратах (семейство FTL50H/FTL51H).
Уровень точки полированной вилки 316L, совместимый с CIP/SIP, где вибрация предпочтительнее поплавковых переключателей.
SIL2/SIL3 жидкостные переключающие контуры с электронными вставками FEL5x.
Варианты FEL50D с поддержкой плотности, обеспечивающие оценку плотности FML621 (при заказе).

Руководство по выбору

ПЛОТНОСТЬ ВЯЗКОСТЬ — Переключатель по умолчанию ≥0,7 g/cm³; обнаружение от ≥0,5 g/cm³; вязкость ≤10,000 mm²/s — подтвердить плотность продукта.
Электронная вставка — FEL5x (DC PNP, реле и т. д.); Путь плотности FEL50D к FML621 - блокировка вставки перед запросом ценового предложения.
Подключение — Гигиенические технологические соединения (пищевые/фармацевтические FTL50H/FTL51H); компактный FTL50H.
Давление — До 100 bar (1450 psi) для версии P в соответствии с примечаниями OEM.
IP — IP65/66/67/68/69 в зависимости от корпуса (таблица TI00328).

Типичные ошибки

Использование FTL50H на сыпучих твердых веществах — это жидкий Liquiphant; твердые вещества нуждаются в Soliphant (например, FTM20/FTM51).
Оставить настройку плотности по умолчанию ≥0,7, когда продукт находится в диапазоне от 0,5 до 0,7 g/cm³.
Заказ компактного FTL50H, когда требуется длина трубы/удлинителя FTL51H.
Игнорирование электронной вставки — PNP постоянного тока против реле против FEL50D изменяет сопряжение питания и блока коммутации.

Когда запрашивать / что сообщить нам

Плотность/вязкость жидкости, T/P среды и гигиенический тип соединения (ASME BPE / продукты питания).
Электронная вставка (DC PNP / реле / FEL50D), SIL необходимо, корпус/IP.
Количество, отгрузка, компактный FTL50H по сравнению с расширенными предпочтениями FTL51H.

Запросить предложение · Получить помощь в подборе

Характеристики

Spec	Value
SKU	47009
Brand	Endress+Hauser
Model	Liquiphant FTL50H
Product type	vibroniclevelswitch
Process pressure	До 100 bar (1450 psi) для версии P (примечания OEM)
Measuring Range	Определение точечного уровня для жидкостей; плотность ≥0,5 g/cm³ (настройка переключателя по умолчанию ≥0,7 g/cm³); вязкость ≤10,000 mm²/s
Accuracy	Вибропереключение; НЕ датчик непрерывного уровня — зависит от плотности точки переключения (см. TI00328)
Output Signal	Электронные вставки FEL5x (например, DC PNP, реле) на заказ; вариант плотности FEL50D до FML621
Process Connection	Гигиенические технологические соединения (пищевые/фармацевтические FTL50H/FTL51H); компактный FTL50H
Media Temperature	−50 to +150 °C (−58 to 302 °F)
Wetted Materials	Нержавеющая / полированная камертонная вилка 316L (гигиеническая)
Ip Rating	IP65/66/67/68/69 в зависимости от корпуса (таблица TI00328)
Sensor Type	Реле уровня вильчатой вилки Vibronic (Liquiphant M)
Approvals	SIL2/SIL3 (IEC 61508/61511); ASME BPE / пищевые И фармацевтические гигиенические конструкции

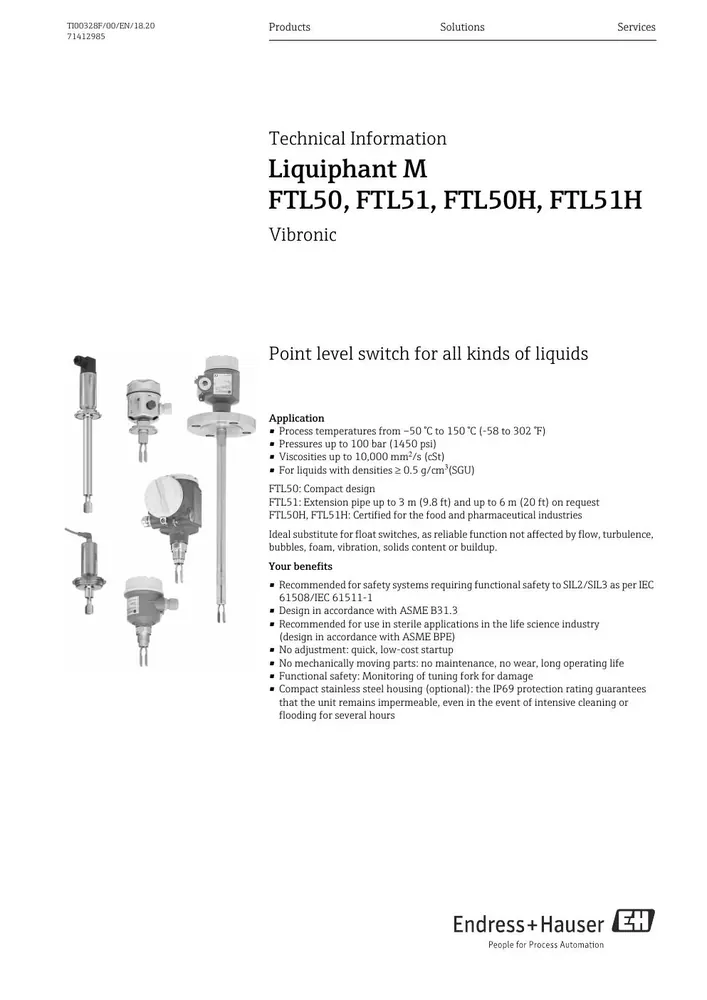

Notes	Технологическое давление до 100 bar (1450 psi) для версии P. Технические характеристики от TI00328FEN Liquiphant M FTL50/51/50H/51H.

Документы

Руководство по эксплуатации Endress+Hauser Liquiphant M (PDF)

Частые вопросы

Q: Жидкость или твердые вещества? A: Liquiphant FTL50H - это вибронный точечный уровень для жидкостей. Для мелкозернистых твердых частиц используйте Soliphant (FTM20/FTM51).

Q: Мин. Плотность A: Обнаружение от ≥0,5 g/cm³; настройка переключателя по умолчанию ≥0,7 g/cm³; вязкость ≤10,000 mm ²/с.

Q: Что я должен отправить для цитаты? A: Плотность, соединение, вставка, SIL, T/P, количество. Совместим с системами, использующими E+H Liquiphant FTL50H — мы не претендуем на статус авторизованного дилера.

Параметр	Значение
Measuring range	Point level detection for liquids; density ≥0.5 g/cm³ (default ≥0.7 g/cm³ switch setting); viscosity ≤10,000 mm²/s
Accuracy	Vibronic switching; not a continuous level transmitter — switching point density-dependent (see TI00328)
Output	Electronic inserts FEL5x (e.g. DC PNP, relay) per ordering; FEL50D density variant to FML621
Process connection	Hygienic process connections (food/pharma FTL50H/FTL51H); compact FTL50H
Wetted parts	316L stainless / polished tuning fork (hygienic)
Protection	IP65/66/67/68/69 depending on housing (TI00328 table)
Media temperature	−50 to +150 °C (−58 to 302 °F)
Approvals	SIL2/SIL3 (IEC 61508/61511); ASME BPE / food & pharma hygienic designs
Sensor type	Vibronic tuning-fork point level switch (Liquiphant M)
Notes	Process pressure up to 100 bar (1450 psi) for version P. Specs from TI00328FEN Liquiphant M FTL50/51/50H/51H.
