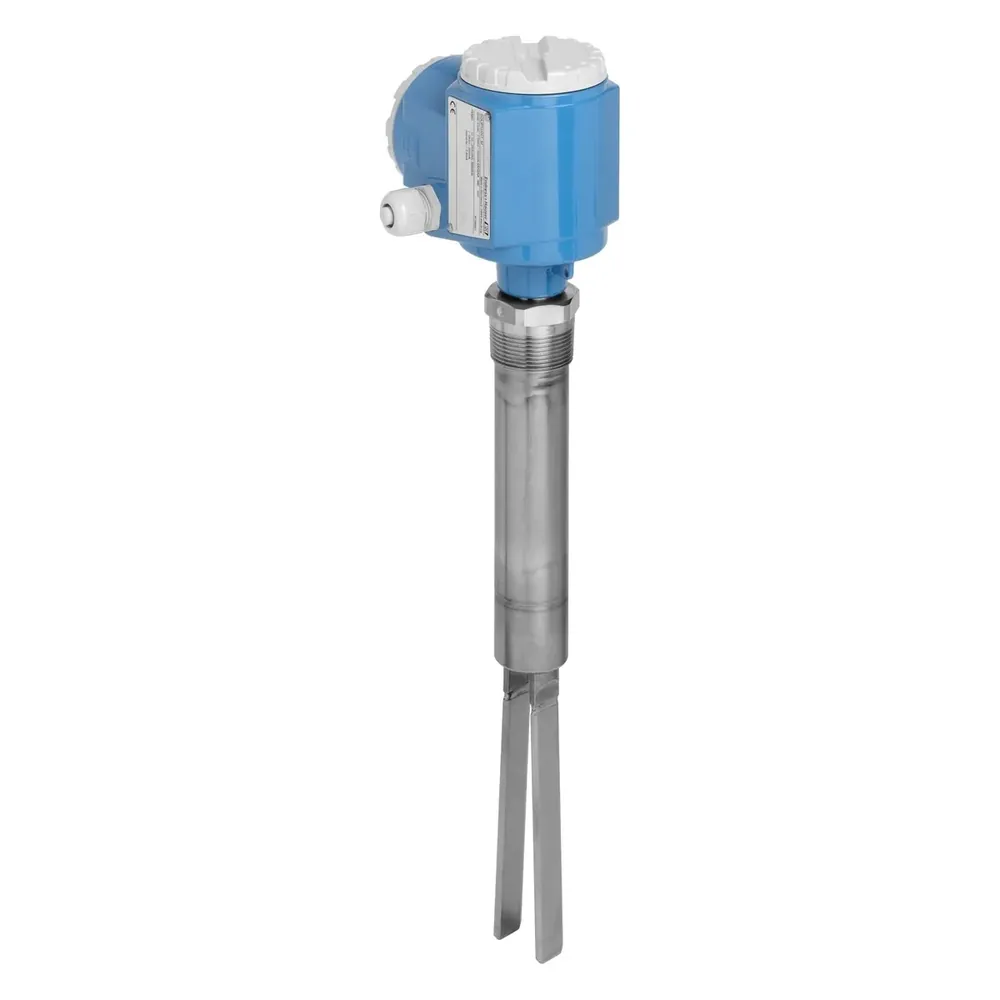

Реле уровня E+H Soliphant FTM51

Подходит для точечного уровня мелкозернистых или пылевидных сыпучих твердых веществ, где указана вибровилка — удлинительная труба 300–4000 mm (до 6000 mm по запросу), стандартная вилка от 10 г/л (короткая вилка 50 г/л), среда от −50 до + 280 °C, вакуум…25 bar, с отметками SIL 2 и широкими Ex.

Точки выбора (зафиксировать до запроса)

• Диапазон измерений — Уровень точки вибрации для мелкозернистых/пылевидных сыпучих твердых веществ; удлинительная труба 300–4000 mm (до 6000 mm по запросу).
• Точность — Калибровка среды не требуется; выбираемая настройка плотности и задержка переключения.
• Выход — DC-PNP 3-проводной; AC 2-проводной; реле DPDT; 8/16 mA; NAMUR; PFM (зависит от электронной вставки).
• Питание — Согласно электронной вставке (AC 19…253 V; опции постоянного тока; NAMUR/PFM согласно TI01571).
• Технологическое подключение — Резьба R 1½ / NPT 1¼–1½; фланцы EN/ASME/JIS; Tri-Clamp гигиенические.
• Смачиваемые материалы — 316L (3,2 мкм / 0,8 мкм); варианты с ПТФЭ-покрытием; варианты с ЭТФЭ-покрытием.
• Корпус — Коды корпуса из алюминия / нержавеющей стали / полиэстера в соответствии с TI.
• IP — В соответствии с выбором корпуса в TI01571.
• Температура рабочей среды — от −50 до +280 °C (от −60 до +540 °F).
• Окружающая среда — от −50 до +70 °C (от −60 до +160 °F).
• – давление процесса, MPa — Вакуум … 25 bar (Вакуум … 360 psi).
• Мин. Плотность — Стандартная вилка 10 г/л; короткая вилка 50 г/л.
• Связь — Переключение PFM / NAMUR на коммутаторы семейства FTL325/FTL375.
• Экран — Статус переключателя виден снаружи (зависит от корпуса).
• Разрешения — SIL 2 IEC 61508, ATEX/FM/CSA/IECEx/INMETRO/NEPSI/EAC, EN 10204-3.1.
• Примечания — Спецификации от Endress+Hauser TI01571F/00/EN/03.21 и FTM51 страница продукта..

Типичные ошибки / ловушки

• Используя допущения жидкой вибрирующей вилки — FTM51 предназначен для мелкозернистых/пылевидных сыпучих твердых веществ; минимальная плотность 10 г/л (стандартная) / 50 г/л (короткая).
• Оставить электронный вкладыш пустым — DC-PNP / AC 2-проводной / реле DPDT / 8/16 mA / NAMUR / PFM изменить питание и сопряжение блока переключения (FTL325/FTL375).
• Расширение нижнего размера — стандарт 300–4000 mm; до 6000 mm по запросу.
• Игнорирование вариантов покрытия (PTFE/ETFE), когда продукт накапливается на 316L.

Когда запрашивать / что сообщить нам

1. Объемная плотность твердого вещества/размер частиц, длина удлинения, стандартная вилка по сравнению с короткой вилкой и электронная вставка.
2. Технологическое соединение (резьба/фланец/Tri-Clamp), покрытие, Ex/SIL, среда T/P.
3. Количество, отгрузка, потребность в блоке переключения (FTL325/FTL375), если PFM/NAMUR.

Запросить предложение · Получить помощь в подборе

Характеристики

Частые вопросы

Q: Жидкость или твердые вещества? A: Точечный уровень Vibronic для мелкозернистых/пылевидных сыпучих твердых веществ — не жидкая вилка.

Q: Мин. Плотность A: Стандартная вилка 10 г/л; короткая вилка 50 г/л — выбираемая настройка плотности и задержка переключения; калибровка среды не требуется.

Q: Что я должен отправить для цитаты? A: Плотность, длина, вставка, соединение, Ex/SIL, количество. Совместим с системами, использующими E+H Soliphant FTM51 — мы не претендуем на статус авторизованного дилера.
