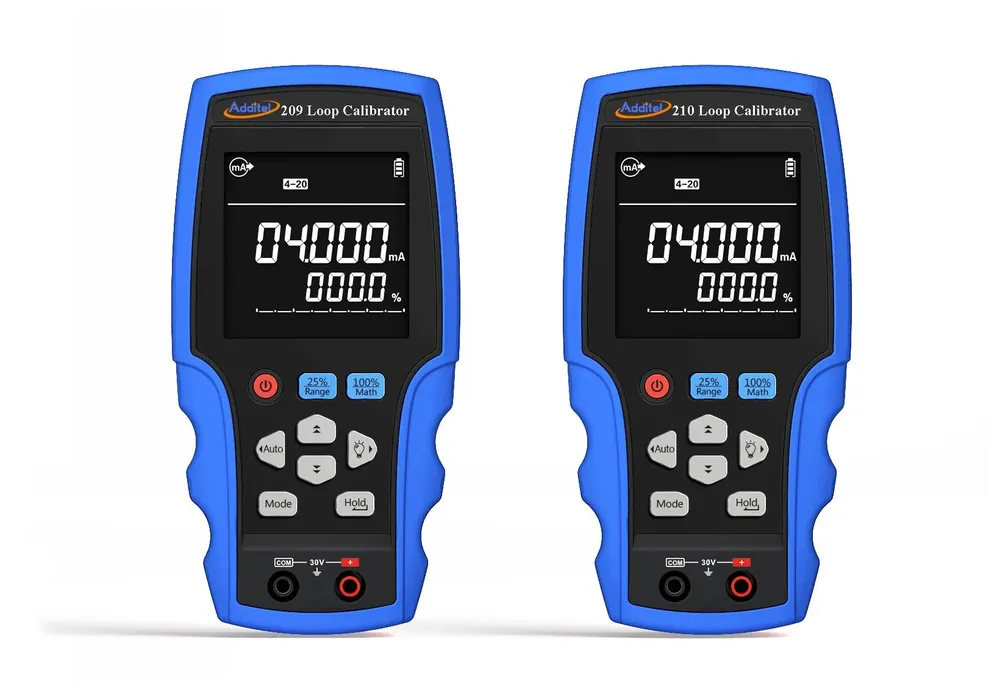

Петлевой калибратор Additel серии 209/210
Ручной петлевой калибратор. 0–24 mA измерение/источник/моделирование, 24 V петля, HART 250 Ω. ADT209 0.03% / ADT210 0.01%. RFQ + помощь.
RFQ только BOM. Отправьте для инженерного КП.
Ключевые параметры
Подходит для ручной проверки и моделирования контура 4–20 mA, когда вам нужно измерить / источник / сток, питание контура 24 V и последовательный резистор HART 250 Ω — выберите ADT209 (0.03%RD) или ADT210 (0.01%RD).
Точки выбора (зафиксировать до запроса)
- Диапазон — Напряжение постоянного тока 0–30 V; Ток постоянного тока 0–24 mA (измерение / источник / моделирование); проверка переключателя.
- Количественная — ADT209 0.03%RD + 2 отсчета; ADT210 0.01%RD + 2 отсчета (10–30 °C, 1 год).
- Особенности контура — источник/приемник mA; питание контура 24 V; резистор HART 250 Ω последовательно с контуром 24 V.
- Питание — Одна щелочная батарея 9 V; дополнительный адаптер постоянного тока 9 V (9812). Срок службы батареи типичный: выход 18 ч / мера 50 ч.
- Экран — ЖК-дисплей VA 52×52 mm; одновременный mA и % интервала.
- Электрическое подключение — Тестовые провода / аллигаторные зажимы.
- IP / окружающая среда — IP54 (в соответствии с руководством пользователя); рабочий −10…+ 50 °C, 95% RH; хранение −20…+70 °C.
- . — Защита от перенапряжения 30 V DC (240 V AC).
- Форма — Ручной; размер 163×83× 41 mm; вес 350 г.
- Разрешения — CE (ADT209); CE (ADT210); ISO 17025 Аккредитованная калибровка с данными.
Типичные ошибки / ловушки
- Заказ ADT209, когда для процедуры требуется 0.01%RD ADT210 — точность зависит от модели (10–30 °C, 1 год).
- Ожидаемые функции коммуникатора HART — устройство предоставляет резистор 250 Ω последовательно с контуром 24 V для устройств HART, а не полный главный инструмент HART.
- Использование внешнего рабочего диапазона −10…+ 50 °C или игнорирование окна точности 10–30 °C.
- Предполагается, что IP54 покрывает погружение — только портативные брызги/пыль.
- Пропуск опции калибровки с данными ISO 17025, когда система контроля качества требует этого при получении.
Когда запрашивать / что сообщить нам
- Модель: ADT209 (0.03%RD) по сравнению с ADT210 (0.01%RD).
- Основное использование: измерение / источник / моделирование /проверка переключателя/ питание контура 24 V / путь HART 250 Ω.
- Необходимость в дополнительном адаптере DC 9 V (9812) и калибровке ISO 17025 с данными.
- Количество и отгрузка в страну.
Запросить предложение · Получить помощь в подборе
Характеристики
| Spec | Value |
|---|---|
| SKU | 43569 |
| Brand | Additel |
| Model | 209 and 210 Series |
| Product type | calibrator |
| Measuring range | Напряжение постоянного тока 0–30 V; Ток постоянного тока 0–24 mA (измерение/источник/моделирование); проверка переключателя |
| Accuracy | ADT209 0.03%RD + 2 подсчета; ADT210 0.01%RD + 2 подсчета (10–30 °C, 1 год) |
| Output signal | источник/приемник mA; питание контура 24 V; резистор HART 250 Ω последовательно с контуром 24 V |
| Supply voltage | Одна щелочная батарея 9 V; дополнительный адаптер постоянного тока 9 V (9812) |
| Electrical connection | Тестовые провода /зажимы для аллигаторов |
| IP rating | IP54 (согласно руководству пользователя) |
| Ambient temperature | Рабочая −10…+50 °C, 95% RH; хранение −20…+70 °C |
| Display | ЖК-дисплей VA 52×52 mm; одновременный mA и % интервала |
| Approvals | CE (ADT209); CE (ADT210); ISO 17025 Аккредитованная калибровка с данными |
| Mounting | Ручные |
| Weight | 350 g |
| Notes | Размер 163×83×41 mm. Защита от перенапряжения 30 V DC (240 V AC). Срок службы батареи типичный: выход 18 ч / мера 50 ч. |
Частые вопросы
Q: ADT209 или ADT210 — какая точность? A: ADT209 - 0.03%RD + 2 подсчета; ADT210 - 0.01%RD + 2 подсчета (оба 10–30 °C, 1 год). Выберите из допуска, который позволяет ваша процедура.
Q: Заменяет ли это коммуникатор HART? A: Нет. Он обеспечивает питание контура 24 V последовательным резистором HART 250 Ω, поэтому устройство HART может разговаривать по контуру. Полная конфигурация HART требует отдельного коммуникатора/приложения.
Q: Какие документы по калибровке доступны? A: В опросном листе перечислена аккредитованная калибровка ISO 17025 с данными (плюс CE на обеих моделях). При необходимости попросите об этом прямо в Запросе на ценовое предложение.
Q: Что я должен отправить для цитаты? A: ADT209 vs ADT210, необходимые функции, адаптер/сертификат калибровки да/нет, количество. Совместим с системами, использующими Additel 209/210, если вам нужен возвратный чек — мы не претендуем на статус авторизованного дилера.
Links
| Параметр | Значение |
|---|---|
| Measuring range | Voltage DC 0–30 V; Current DC 0–24 mA (measure/source/simulate); switch test |
| Accuracy | ADT209 0.03%RD + 2 counts; ADT210 0.01%RD + 2 counts (10–30 °C, 1 year) |
| Output | mA source/sink; 24 V loop power; HART 250 Ω resistor in series with 24 V loop |
| Supply | One 9 V alkaline battery; optional DC 9 V adapter (9812) |
| Electrical connection | Test leads / alligator clips |
| Protection | IP54 (per user manual) |
| Ambient temperature | Working −10…+50 °C, 95% RH; storage −20…+70 °C |
| Display | VA LCD 52×52 mm; simultaneous mA and % span |
| Approvals | CE (ADT209); CE (ADT210); ISO 17025 Accredited Calibration with data |
| Mounting | Handheld |
| Notes | Size 163×83×41 mm. Over-voltage protection 30 V DC (240 V AC). Battery life typical: output 18 h / measure 50 h. |
| Weight | 350 g |
