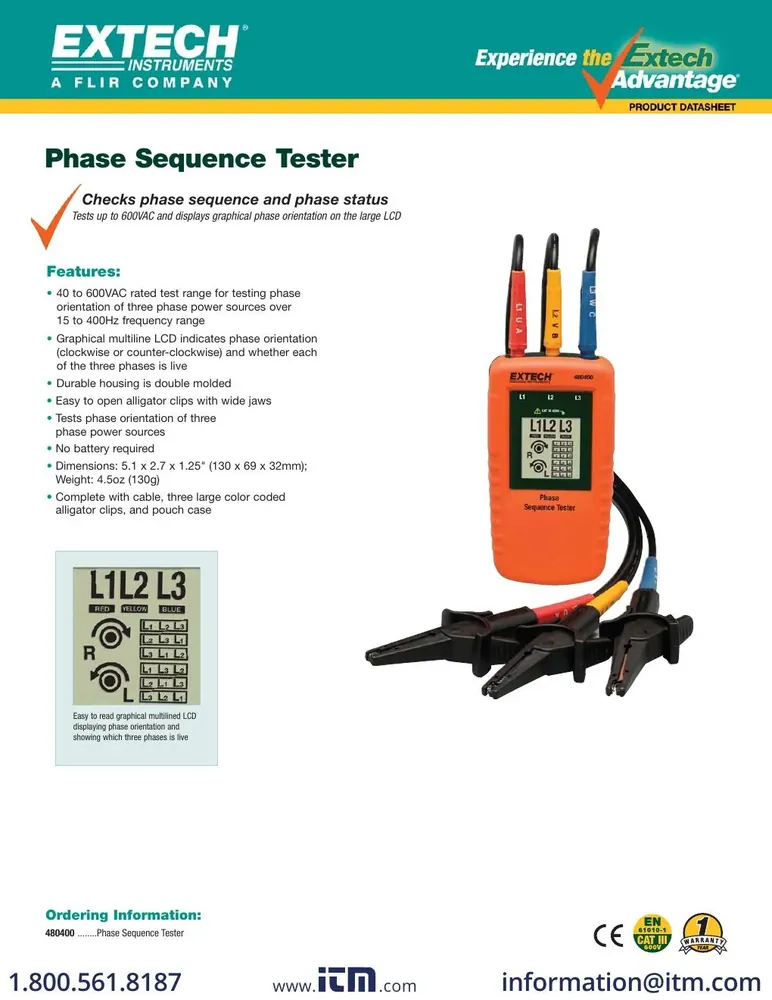

Тестер 3-фазного вращения Extech 480400

Подходит для ввода в эксплуатацию двигателя и фидера, где перед подключением нагрузок требуется проверка последовательности фаз / вращения с питанием от сети на трехфазных источниках 40–600 VAC, 15–400 Hz.

Ключевые преимущества

~40–600 VAC последовательность фаз — проверка трехфазного вращения на источниках 15–400 Hz.
Графический ЖК-дисплей — по часовой стрелке / против часовой стрелки плюс текущее состояние L1/L2/L3.
С линейным питанием — батарея не требуется для индикации.
CAT III 600 V — провода аллигатора с цветовой кодировкой и чехол в комплекте.

Типичные области применения

Вход двигателя и фидера в эксплуатацию перед подключением нагрузок.
Проверка чередования фаз на промышленных трехфазных источниках.
Комплекты Подрядчика, требующие специального тестера последовательности фаз.

Руководство по выбору

Параметр / Характеристика — Тестер чередования фаз Extech 480400/ 3-фазного вращения.
Напряжение/частота — О тестировании фазовой последовательности 40 to 600 VAC; о трехфазных источниках 15 to 400 Hz.
Экран — Графический ЖК-дисплей показывает ориентацию по часовой стрелке/против часовой стрелки и текущее состояние L1/L2/L3.
Питание — Аккумулятор не требуется (индикация питания от сети).
Безопасность / отведения — EN 61010 CAT III 600 V класс; кабели с цветовой кодировкой с большими зажимами для аллигаторов; чехол в комплекте.

Типичные ошибки

Использование на источниках снаружи около 40–600 VAC или 15–400 Hz — сначала подтвердите класс питания.
Ожидается работа от батареи — индикация работает от сети; батарея не требуется.
Обращение с CAT III 600 V как с шиной CAT IV — соотнесите место измерения с категорией.
Запутанная индикация чередования фаз с анализатором качества полной мощности — этот блок является тестером чередования фаз/чередования фаз.
Приборы испытаний и измерений · Руководство по выбору испытаний и измерений
Запросить предложение · Получить помощь в подборе

Когда запрашивать / что сообщить нам

Фазное напряжение и частота в зависимости от 40–600 VAC / 15–400 Hz.
Потребность в пакете/проводах включена по сравнению с запасными наборами зажимов.
Подтверждение количества, отгрузки и CAT III 600 V для установки.

Запросить предложение · Получить помощь в подборе

Характеристики

Spec	Value
SKU	24313
Brand	Extech
Model	480400 3-Phase Rotation Tester
Product type	phaserotationtester
Type	Тестер чередования фаз Extech 480400/ 3-фазного вращения
Voltage range	Об испытании фазовой последовательности 40 to 600 VAC
Frequency	О трехфазных источниках 15 to 400 Hz
Display	Графический ЖК-дисплей указывает ориентацию по часовой стрелке/против часовой стрелки и текущее состояние L1/L2/L3
Power	Аккумулятор не требуется (индикация питания от сети)
Leads	Цветные кабели с большими зажимами для аллигаторов; чехол в комплекте
Safety	EN 61010 CAT III 600 V класс фазовый тестер
Document	Техническое описание Extech 480400 + UM + OEM netx-assets фото товара

Документы

Страница продукта/ документация Extech 480400 — запросите текущий PDF-файл OEM в RFQ (для этого SKU не хранится прямой общедоступный PDF-файл URL).

Частые вопросы

Q: Какое напряжение и частоту покрывает 480400? A: Около 40–600 VAC и около 15–400 Hz трехфазных источников в соответствии с опубликованным диапазоном.

Q: Нужны ли батарейки? A: Нет — индикация питания от сети; батарея не требуется.

Q: Что я должен отправить для цитаты? A: Класс напряжения/частоты, количество, отгрузка. Совместим с системами, использующими Extech 480400 — мы не претендуем на статус авторизованного дилера.

Параметр	Значение
Display	LCD with L1/L2/L3 icons and clockwise/counter-clockwise R/L indicators
Nominal Voltage	40 to 600 VAC
Frequency Range	15 to 400 Hz
Nominal Test Current	1 mA per phase
Maximum Operating Voltage	600 V
Safety	IEC/EN 61010-1 Overvoltage Category III 600 V
Dimensions	130 × 69 × 32 mm (5.1 × 2.7 × 1.3 in)
Weight	130 g (4.6 oz)
Function	Detects phase sequence and rotation direction of three-phase systems
