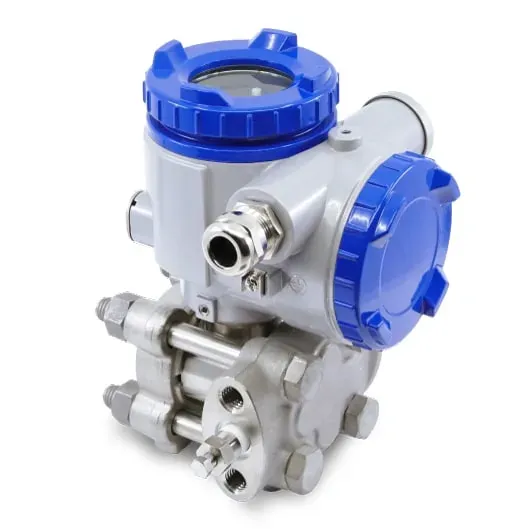

Манометрический датчик Fuji Electric V6 FKP

Подходит для манометрических контуров прямого монтажа, где вам нужны пролеты от примерно 0.08 bar до 100 bar URL, ±0.1% пролета и 4–20 mA HART 7.

Точки выбора (зафиксировать до запроса)

Дальность плавания — Пределы диапазона по коду датчика: от 0.08125…1.3 bar до 6.25…100 bar (FKP 01–04); пределы диапазона от −1 bar до URL.
Точность — ±0.1% пролета для пролетов ≥1/10 URL (включая линейность, гистерезис, повторяемость); силиконовый наполнитель, диафрагмы 316L, линейный 4–20 mA.
Выход / связь — 4–20 mA с коммуникацией HART 7.
Питание — 10.5–45 V DC на клеммах; 10.5–32 V DC с дополнительным разрядником.
Технологический / электрический — Прямой монтаж (½–14 NPT / другие технологические соединения в соответствии с кодом модели); ½ -14 NPT, Pg13.5 или M20×1,5 кабельные вводы.
Смачивание / корпус — Изолирующие мембраны из нержавеющей стали 316L (STD); корпус электроники из алюминия или нержавеющей стали (взаимозаменяемые детали FCX-AIV).
IP — IEC IP66 и IP67 и тип 4X.
Температуры — Окружающая среда −40…+85 °C (электроника; см. таблицы опасных зон); пределы датчика силиконовой заливки согласно опросному листу рис. 1; фторированная заливка 66 kPa abs при −20…+60 °C.
Избыточное давление — 10…150 bar по коду датчика (таблица превышения диапазона FKP 01–04).
Экран — Дополнительный 5-значный локальный индикатор с инженерными единицами.
Допуски / область — SIL 2/3 (IEC 61508/61511); ATEX; IECEx; FM; CSA; CE; полный диапазон опасных зон согласно таблицам EDSX5-110.
Варианты — Опциональное дистанционное уплотнение FKP… варианты F (отдельный datasheet); силикон (стандарт) или фторированная начинка.

Типичные ошибки / ловушки

Выбор кода датчика, URL которого намного превышает рабочий диапазон (правило поворота/ точности ≥1/10 URL).
Заказ привычек традиционного монтажа FKG на метке прямого монтажа FKP без проверки технологического соединения.
Игнорирование пределов заполняющей жидкости (силикон по сравнению с фторированной) для температуры среды.
Предполагая, что каждая единица поставляется с ЖК-дисплеем — локальный индикатор не является обязательным.
Пропуск цифр кода SIL/ опасной зоны, когда контур имеет рейтинг безопасности или классифицирован.

Когда запрашивать / что сообщить нам

Рабочее давление (манометр), необходимый диапазон и семейство кодов датчиков (FKP 01–04).
Технологическое соединение, заполняющая жидкость, материалы диафрагмы/корпуса.
Питание, дополнительный разрядник, ввод кабелепровода и необходимость использования ЖК-дисплея.
Требуемые отметки (SIL 2/3, ATEX/IECEx/FM/CSA) и любые потребности в дистанционном уплотнении.
Количество, отгрузка в страну. Совместим с петлями прямого монтажа Fuji Electric V6 FKP — мы не претендуем на статус авторизованного дилера.

Запросить предложение · Получить помощь в подборе

Характеристики

Spec	Value
SKU	69106
Brand	Fuji Electric
Model	V6 Series FKP
Product type	transmitter (gauge pressure)
Measuring range	Пределы диапазона по коду датчика: от 0.08125…1.3 bar до 6.25…100 bar (FKP 01–04); пределы диапазона от −1 bar до URL
Accuracy	±0.1% пролета для пролетов ≥1/10 URL (включая линейность, гистерезис, повторяемость); силиконовый наполнитель, диафрагмы 316L, линейный 4–20 mA
Output signal	4–20 mA с HART 7 связь
Supply voltage	10.5–45 V DC на клеммах; 10.5–32 V DC с дополнительным разрядником
Process connection	Прямой монтаж (½ -14 NPT/ другие технологические соединения в соответствии с кодом модели)
Electrical connection	½–14 NPT, Pg13.5 или M20×1.5 кабельные вводы (коды корпусов)
Wetted materials	Изолирующие мембраны из нержавеющей стали 316L (стандартные); другие материалы в соответствии с кодом заказа
Housing material	Корпус электроники из алюминия или нержавеющей стали (взаимозаменяемые детали FCX-AIV)
IP rating	IEC IP66 и IP67 и тип 4X
Media temperature	Пределы датчика силиконовой заливки согласно опросному листу рис. 1; фторированная заливка 66 kPa abs при −20…+60 °C
Ambient temperature	−40…+85 °C (электроника; ограничения см. в таблицах опасных зон)
Overpressure limit	10…150 bar по коду датчика (таблица превышения диапазона FKP 01–04)
Pressure type	калибр
Display	Дополнительный 5-значный локальный индикатор с инженерными единицами
Communication	HART 7
Approvals	SIL 2/3 (IEC 61508/61511); ATEX; IECEx; FM; CSA; CE
Hazardous area	Доступен полный спектр разрешений для опасных зон (см. Таблицы EDSX5-110)
Diaphragm seal	Опциональный вариант дистанционного уплотнения FKP…F (отдельный datasheet)
Fill fluid	Силикон (станд.) или фторированный
Mounting	Прямое крепление
Notes	Технические характеристики Fuji EDSX5-110b FKP…6 Технический паспорт (datasheet) (Mar 2023 / Americas 2024 PDF). Настраивается по коду модели.

Частые вопросы

Q: Какой диапазон пролетов охватывает FKP 01–04? A: Пределы диапазона от 0.08125…1.3 bar до 6.25…100 bar по коду датчика; пределы диапазона от −1 bar до URL.

Q: Точность и выход? A: ±0.1% пролета для пролетов ≥1/10 URL; 4–20 mA с HART 7.

Q: Какие области /SIL marks перечислены? A: SIL 2/3 (IEC 61508/61511), ATEX, IECEx, FM, CSA, CE — заблокируйте точные цифры кода для петли.

Q: Что я должен отправить для цитаты? A: Рабочее давление/пролет, технологическое соединение, заполнение, корпус, метки, количество. Доступно для Fuji Electric V6 FKP — мы не претендуем на статус авторизованного дилера.

Параметр	Значение
Measuring range	Span limits by sensor code: 0.08125…1.3 bar to 6.25…100 bar gauge (FKP 01–04); range limits −1 bar to URL
Accuracy	±0.1% of span for spans ≥1/10 URL (incl. linearity, hysteresis, repeatability); silicone fill, 316L diaphragms, linear 4–20 mA
Accuracy % FS	0.1
Output	4–20 mA with HART 7 communication
Supply	10.5–45 V DC at terminals; 10.5–32 V DC with optional arrester
Process connection	Direct mount (½–14 NPT / other process connections per model code)
Electrical connection	½–14 NPT, Pg13.5, or M20×1.5 conduit entries (enclosure codes)
Wetted parts	316L SST isolating diaphragms (std); other materials per order code
Housing	Aluminum or stainless steel electronics housing (interchangeable FCX-AIV parts)
Protection	IEC IP66 & IP67 and Type 4X
Media temperature	Silicone fill: per OEM published media-temperature limits; fluorinated fill 66 kPa abs at −20…+60 °C
Ambient temperature	−40…+85 °C (electronics; see hazardous-area tables for restrictions)
Pressure type	gauge
Display	Optional 5-digit local indicator with engineering units
Communication	HART 7
Approvals	SIL 2/3 (IEC 61508/61511); ATEX; IECEx; FM; CSA; CE
Hazardous area	Full range of hazardous-area approvals available (see EDSX5-110 tables)
Fill fluid	Silicone (std) or fluorinated
Mounting	Direct mount
Notes	Specs from Fuji EDSX5-110b FKP…6 datasheet (Mar 2023 / Americas 2024 PDF). Configurable by model code.
Overpressure Limit	10…150 bar by sensor code (FKP 01–04 overrange table)
Diaphragm Seal	Optional remote-seal FKP…F variants (separate datasheet)
